Fonction de protection à régulation externe
Une régulation externe des conditions d'exploitation est
également possible. La fonction de protection est prise
en charge par la régulation du générateur de chaleur
alternatif ou par une autre régulation externe. La pompe
PWE et la vanne de mélange SWR sur le module de fonc-
tion FM-AM sont hors fonction.
Raccordement du ballon tampon
Différents types de générateurs de chaleur peuvent être
raccordés par le module de fonction FM-AM à la stratégie
de régulation. Pour le fonctionnement optimal de ces
générateurs de chaleur, Bosch recommande le raccorde-
ment hydraulique via un ballon tampon aux dimensions
suffisantes.
Cette recommandation est basée sur les exigences des
générateurs de chaleur alternatifs en ce qui concerne la
vitesse de mise en température et les durées de marche
du brûleur.
Le type de raccordement du générateur de chaleur alter-
natif dépend largement de différentes conditions
générales :
• Modèle du générateur de chaleur
• Exigences requises par ce générateur de chaleur pour
un fonctionnement conforme aux prescriptions
• Détermination du système global, en particulier la
quantité de chaleur pour toute l'année en tant que
consommation minimale (courbe annuelle)
• Combustion intégrale propre sur les chaudières à
bûches
• Rapport avantageux démarrage-arrêt sur les cogéné-
rations BHKW et chaudières à pellets
• Système de chauffage du bâtiment / températures de
système
Le ballon tampon désolidarise dans le temps la généra-
tion d'énergie des besoins. Avec un ballon tampon, le
générateur de chaleur alternatif peut fonctionner de
manière continue et dans des conditions optimales.
Consignes de détermination pour le ballon tampon
document technique de conception de chaque pro-
duit.
Commutation alternative du tampon
Le module de fonction FM-AM contient la fonction
« Alternatif » pour le complément de chauffage avec
réservoirs tampons (
fig. 56). La régulation alternative
compare la température de consigne de l'installation à
celle du ballon tampon (sonde FPO) et commute la
vanne à 3 voies SWE entre le ballon, c'est-à-dire le débit
du ballon tampon, et la chaudière. Si la température du
ballon tampon est suffisante pour la température de
consigne requise de l'installation, la chaudière reste
désactivée et n'est pas irriguée hydrauliquement. Si la
température dans le ballon tampon descend en dessous
de la température de consigne exigée, la vanne à 3 voies
SWE commute hydrauliquement sur la chaudière qui
couvre les besoins de l'installation de chauffage. Entre
temps, le générateur de chaleur alternatif continue de
charger le ballon tampon. Dès que la température dans
le ballon tampon (sonde FPO) est suffisante pour ali-
menter l'installation de chauffage à nouveau par le bal-
lon tampon et par conséquent le générateur de chaleur
alternatif, la chaudière est désactivée.
Système de régulation modulaire – 6720885130 (2019/05)
Pour utiliser l'énergie stockée dans la chaudière, la
vanne à 3 voies SWE commute hydrauliquement sur le
ballon tampon après une courte temporisation, et la
chaudière n'est plus irriguée.
SWE
FPO

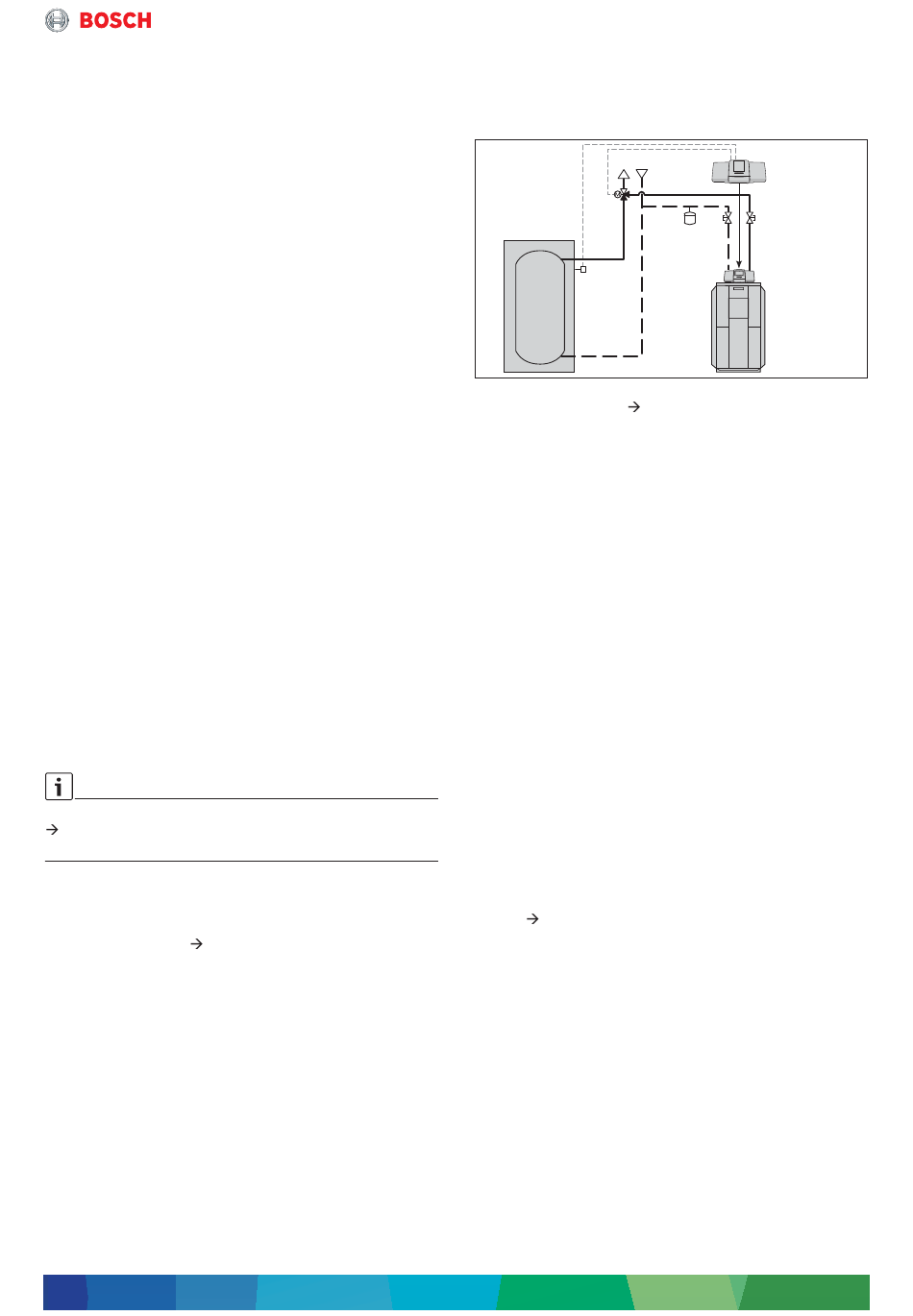

Fig. 56 Schéma de la commutation ballon-alternatif
(abréviations
tabl. 29, page 89)
Le fonctionnement est dit alternatif lorsque le ballon
tampon chargé par le générateur de chaleur alternatif et
la chaudière fonctionnent en alternance. En raison du
raccordement hydraulique, le fonctionnement commun
des deux générateurs de chaleur est impossible. Lors de
la détermination des sources de chaleur, veiller à ce que
chaque générateur de chaleur soit capable de couvrir
séparément les besoins thermiques de l'installation de
chauffage.
La valeur de consigne du ballon tampon résulte de
manière dynamique des valeurs de consigne des utilisa-
teurs tel que les circuits de chauffage et la production
d'eau chaude sanitaire, elle s'oriente donc en fonction
de l'installation de chauffage. La température de
consigne de l'installation est l'exigence maximale des
utilisateurs de l'installation de chauffage. Un autre avan-
tage de la commutation en alternance est que la chau-
dière est irriguée hydrauliquement uniquement en
fonction des besoins.
La solution alternative est recommandée si le chauffage
doit et peut être réalisé principalement par le générateur
de chaleur alternatif.
Commutation du by-pass du tampon avec vanne
d'inversion
Pour le raccordement d'un réservoir tampon, le module
de fonction FM-AM contient la fonction «tampon by-
pass» (
fig. 57). La régulation tampon-by-pass harmo-
nise la température du retour de l'installation de chauf-
fage (sonde FAR) avec la température dans le ballon
tampon (sonde FPO). En fonction de la différence de
température entre le retour de l'installation et le ballon
tampon, la commutation de la vanne d'inversion à
3 voies SWE a lieu entre le tampon, c'est-à-dire irrigation
du ballon tampon, et le by-pass, c'est-à-dire devant le
tampon. La chaudière et la bouteille de découplage
hydraulique sont ensuite irriguées. Avec la vanne d'inver-
sion, le débit total de l'installation de chauffage est com-
muté, coule par le ballon tampon ou le by-pass.
Le ballon tampon et la chaudière sont connectés hydrau-
liquement en série vers l'installation. Le générateur de
chaleur alternatif charge le ballon tampon. Les deux
sources de chaleur, le générateur de chaleur alternatif
(via le ballon tampon) et la chaudière, peuvent couvrir
ensemble les besoins thermiques de l'installation.
Modules de fonction
0
0010009077-001
65
