3.2
Exemples de combinaisons d'appareils de régulation numériques du système
CC 8000 via CBC-BUS
• Le raccordement LAN1 sur l'appareil de régulation
maître (adresse 0) a été prévu pour la connexion
Internet ou pour la connexion à une GTC via modbus
TCP/IP et doit être paramétrée en conséquence.
• Le raccordement LAN1 aux appareils de régulation
dont l'adresse est > 0 peut être exclusivement utilisé
pour la communication interne entre les appareils de
régulation de la série CC 8000. LAN1 ne peut pas être
paramétré dans ce cas.
3.2.1
Installation au sol à 1 chaudière avec brûleur externe
1

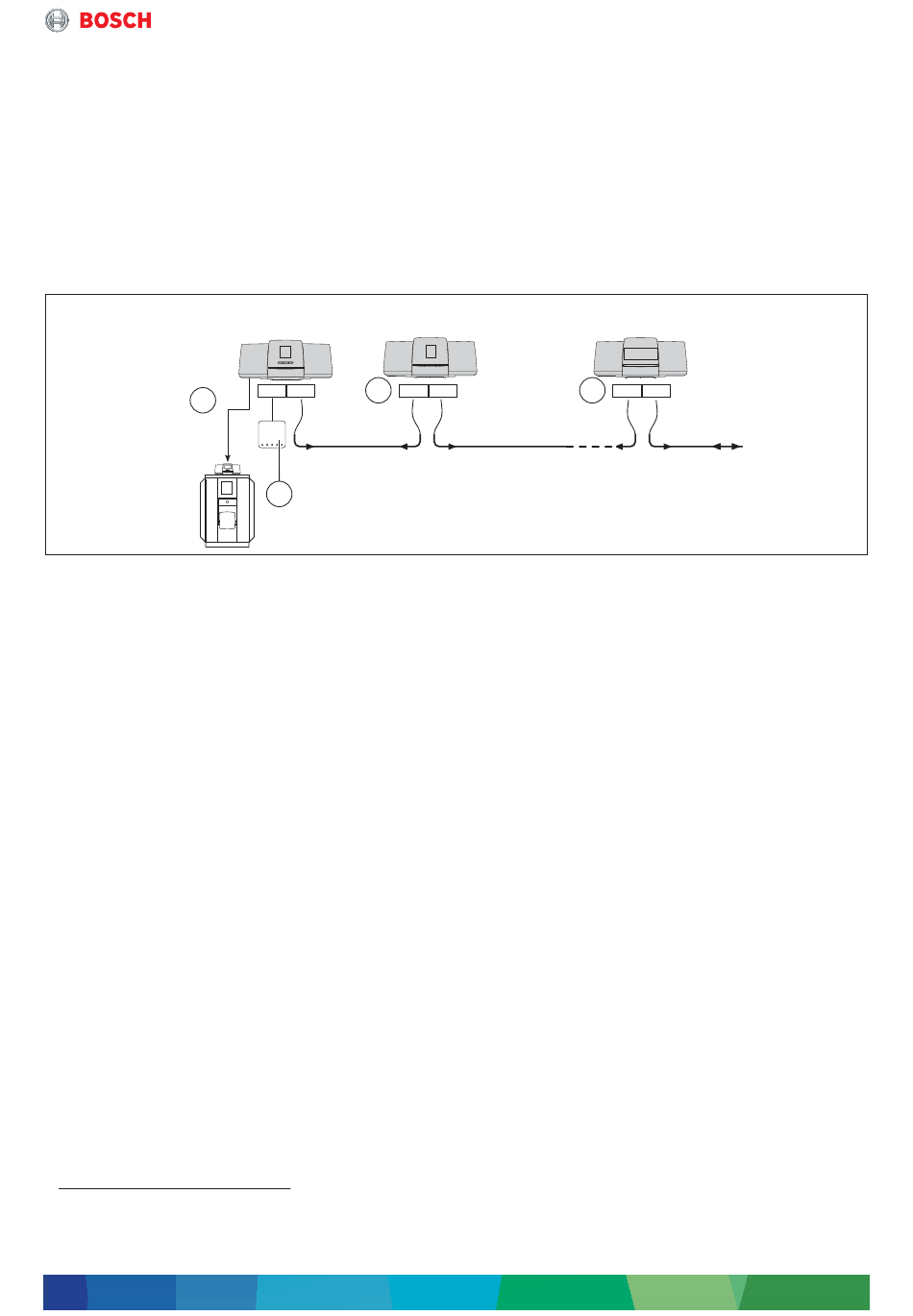

Fig. 6
Exemple de combinaison des appareils de régulation du système CC 8000 pour une installation au sol à 1 chaudière
avec brûleur externe et affectation de la chaudière et des adresses dans le réseau CBC-BUS
[1]
Chaudière avec brûleur externe (par e x. Uni
Condens 8000 F UC8000F 145 ... 640), commande
de brûleur via connecteurs traditionnels à 7 et
4 pôles (raccordement à ZM5311), CC 8311
adresse 0 (appareil de régulation maître)
1)
[2]
CC 8310
Adresse 1
(appareil de régulation esclave)
[3]
CC 8310 Adresse 2 ... max. 15
(appareil de régulation esclave)
[4]
Routeur ou Modbus à GTB/GTC (raccordement tou-
jours à LAN1 de l'appareil de régulation maître)
Adresse 0 (maître)
CC 8311
• Appareil de régulation de chaudière avec sonde de
température extérieure et fonction circuit de chauf-
fage (1 circuit de chauffage avec vanne de régulation
ou alternativement circuit chaudière avec vanne de
régulation) et avec production ECS (via pompe de
charge ECS)
• 4 emplacements pour modules pour l'extension de
fonctions
Adresse 1 ... 15 (choix et affectation libres)
CC 8310
• Extension de fonctions en tant que sous-station avec
pompe primaire (commande via FM-MM ou FM-MW ou
appareil de régulation maître)
• 4 emplacements pour modules pour l'extension de
fonctions
1) L'appareil de régulation CC 8310 est en préparation,
alternativement un appareil de régulation CC 8313 ou CC 8311
peut aussi être utilisé comme sous-station.
Système de régulation modulaire – 6720885130 (2019/05)
CC 8311
0
2
LAN1 LAN2
CBC-BUS
0
4
• Le raccordement LAN2 est toujours utilisé unique-
ment pour la communication interne entre les appa-
reils de régulation de la série CC 8000,
indépendamment de l'adresse réglée des appareils de
régulation.
CC 8310
1
LAN1 LAN2
CBC-BUS
CBC-BUS pour l'échange des données
CC 8310
2...15
3
LAN1
LAN2
CBC-BUS
0010018981-001
11
