Modules de fonction
7.5.6
9 cascades d'appareils de chauffage muraux
FM-CM
CC 8313
0
LAN1 LAN2
1
7
3
4
0

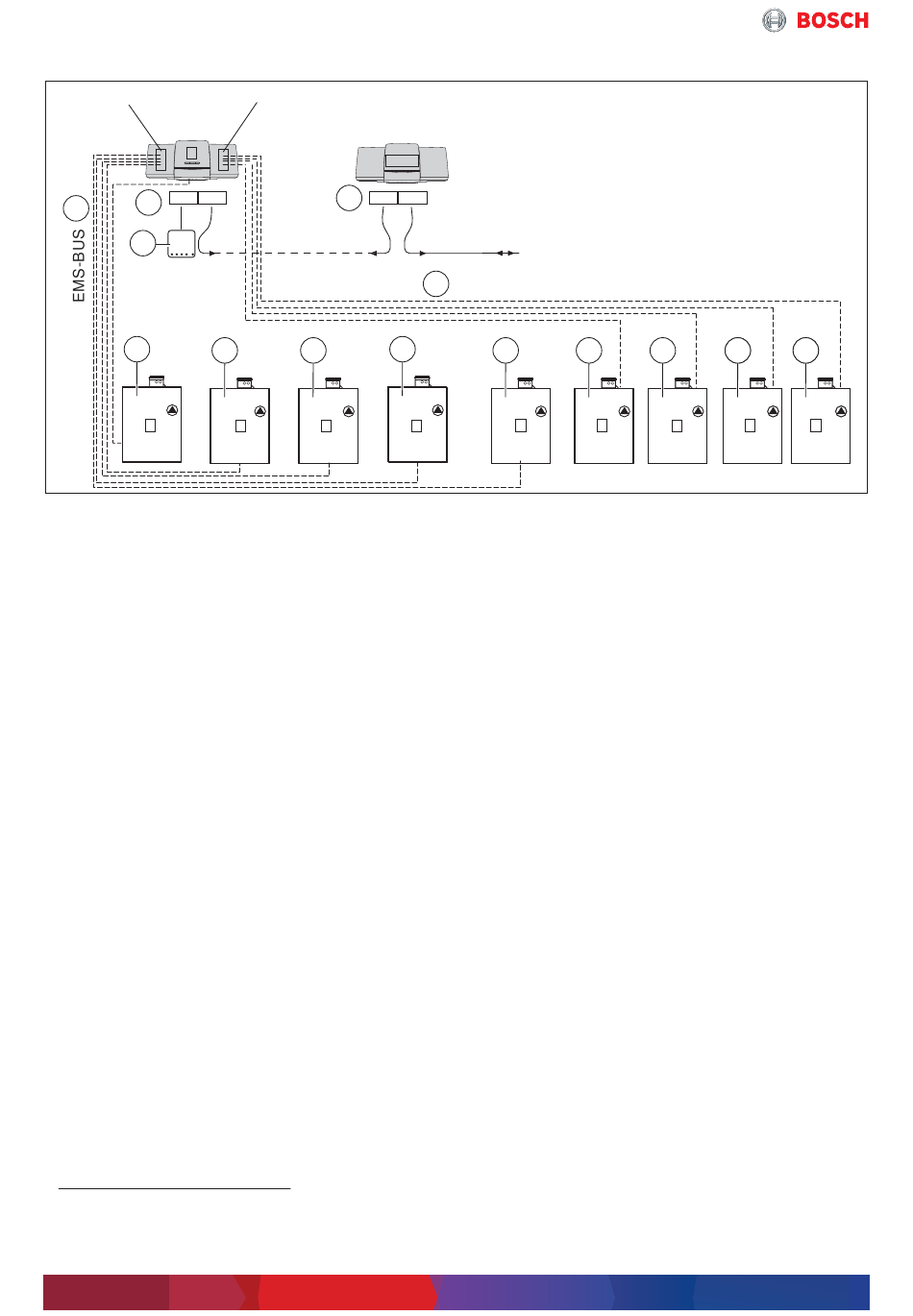

Fig. 68 Exemple de combinaison des appareils de régulation du système CC 8000 pour une cascade de 9 appareils de
chauffage muraux avec affectation de la chaudière et des adresses dans le réseau CBC-BUS
[1]
CC 8313 avec adresse 0
(appareil de régulation maître)
1)
[2]
CC 8310
Adresse 9 ... max. 15
(appareil de régulation esclave)
[3]
Routeur (raccordement toujours au LAN1 de
l'appareil de régulation maître)
[4]
Appareil de chauffage mural 1 (adresse 0, rac-
cordement à la borne EMS sur BCT831)
[5]
Appareils de chauffage muraux avec
adresses 1 ... 4 (raccordement au module de
cascade FM-CM gauche)
[6]
Appareils de chauffage muraux avec
adresses 5 ... 8 (raccordement au module de
cascade FM-CM droite)
[7]
Commande du brûleur via BUS EMS
1) L'appareil de régulation CC 8310 est en préparation,
alternativement un appareil de régulation CC 8313 ou CC 8311
peut aussi être utilisé comme sous-station.
76
FM-CM
CC 8310
9...15
2
LAN1
CBC-BUS
EMS-BUS
5
5
1
2
LAN2
CBC-BUS
7
5
5
4
3
Adresse 0 (maître)
CC 8313
• Appareil de régulation pour régulation de cascade
avec 2 × modules de cascade FM-CM (pour jusqu'à
9 appareils de chauffage muraux) avec sonde de tem-
pérature extérieure
• Commande du premier appareil de chauffage mural
avec l'adresse 0
• Fonction circuit de chauffage (1 circuit de chauffage
avec vanne de régulation) pour production ECS
(pompe à échangeur intégré) via pompe de charge
ECS
• 2 points de connexion pour modules pour l'extension
de fonctions
Adresse 1 ... 4
• Appareils de chauffage muraux avec les
adresses 1 ... 4 (raccordement au module de cascade
FM-CM gauche)
Adresse 5 ... 8
• Appareils de chauffage muraux avec les
adresses 5 ... 8 (raccordement au module de cascade
FM-CM droite)
Adresse 9 ... 15 (sélection et affectation au choix)
CC 8310 (appareil de régulation en préparation)
• Extension de l'appareil de régulation
Système de régulation modulaire – 6720885130 (2019/05)
6
6
6 6
5
6
7
6 6
8
0010019157-001
