7.5.5
5 cascades d'appareils de chauffage muraux
EMS-BUS

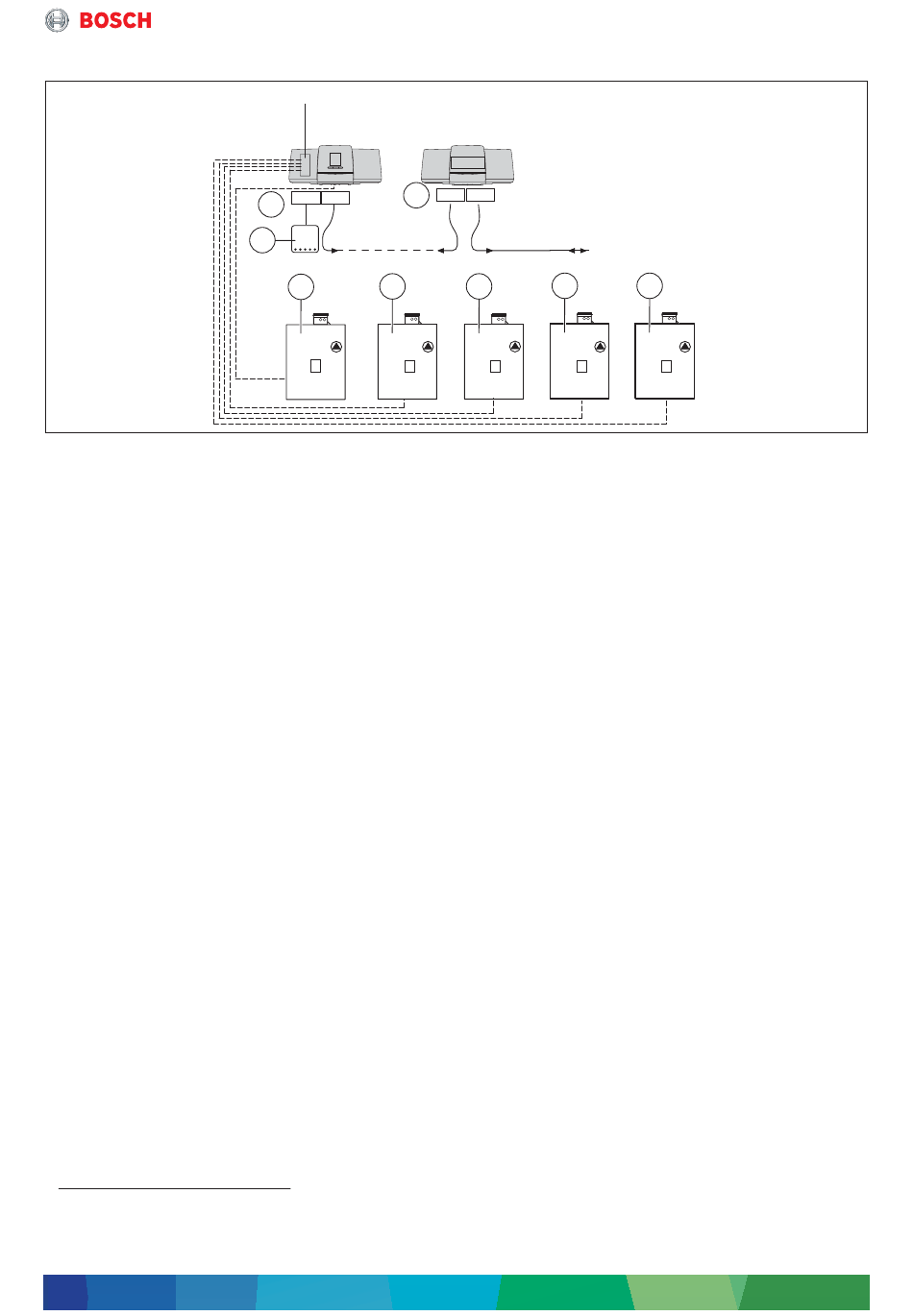

Fig. 67 Exemple de combinaison des appareils de régulation du système CC 8000 pour une cascade de 5 appareils de
chauffage muraux avec affectation de la chaudière et des adresses dans le réseau CBC-BUS
[1]
CC 8313 avec adresse 0 (appareil de régulation
maître), raccordement à la chaudière pos. [4] ;
raccordement des chaudières pos. [5] à FM-CM
1)
[2]
CC 8310
Adresse 5 ... max. 15
(appareil de régulation esclave)
[3]
Routeur (raccordement toujours au LAN1 de
l'appareil de régulation maître)
[4]
Appareil de chauffage mural 1 (adresse 0, rac-
cordement à la borne EMS sur BCT831)
[5]
Appareils de chauffage muraux avec
adresses 1 ... 4 (raccordement au module de
cascade FM-CM, bornes EMS1 ... 4)
1) L'appareil de régulation CC 8310 est en préparation,
alternativement un appareil de régulation CC 8313 ou CC 8311
peut aussi être utilisé comme sous-station.
Système de régulation modulaire – 6720885130 (2019/05)
FM-CM
CC 8313
0
2
LAN1 LAN2
1
3
CBC-BUS
4
5
0
1
CC 8310
5...15
LAN1
LAN2
CBC-BUS
5
5
2
3
Adresse 0 (maître)
CC 8313
• Appareil de régulation pour régulation de cascade
avec module de cascade FM-CM (pour jusqu'à
5 appareils de chauffage muraux) avec sonde de tem-
pérature extérieure
• Commande du premier appareil de chauffage mural
avec l'adresse 0
• Fonction circuit de chauffage (1 circuit de chauffage
avec vanne de régulation) pour production ECS
(pompe à échangeur intégré) via pompe de charge
ECS
• 3 points de connexion pour modules pour l'extension
de fonctions
Adresse 1 ... 4
• Appareils de chauffage muraux avec les
adresses 1 ... 4 (raccordement au module de cascade
FM-CM)
Adresse 5 ... 15 (sélection et affectation au choix)
CC 8310 (appareil de régulation en préparation)
• Extension de l'appareil de régulation
Modules de fonction
5
4
0010019153-001
75
