Modules de fonction
7.5.4
Installation à 4 chaudières
CC 8311
6
5
1

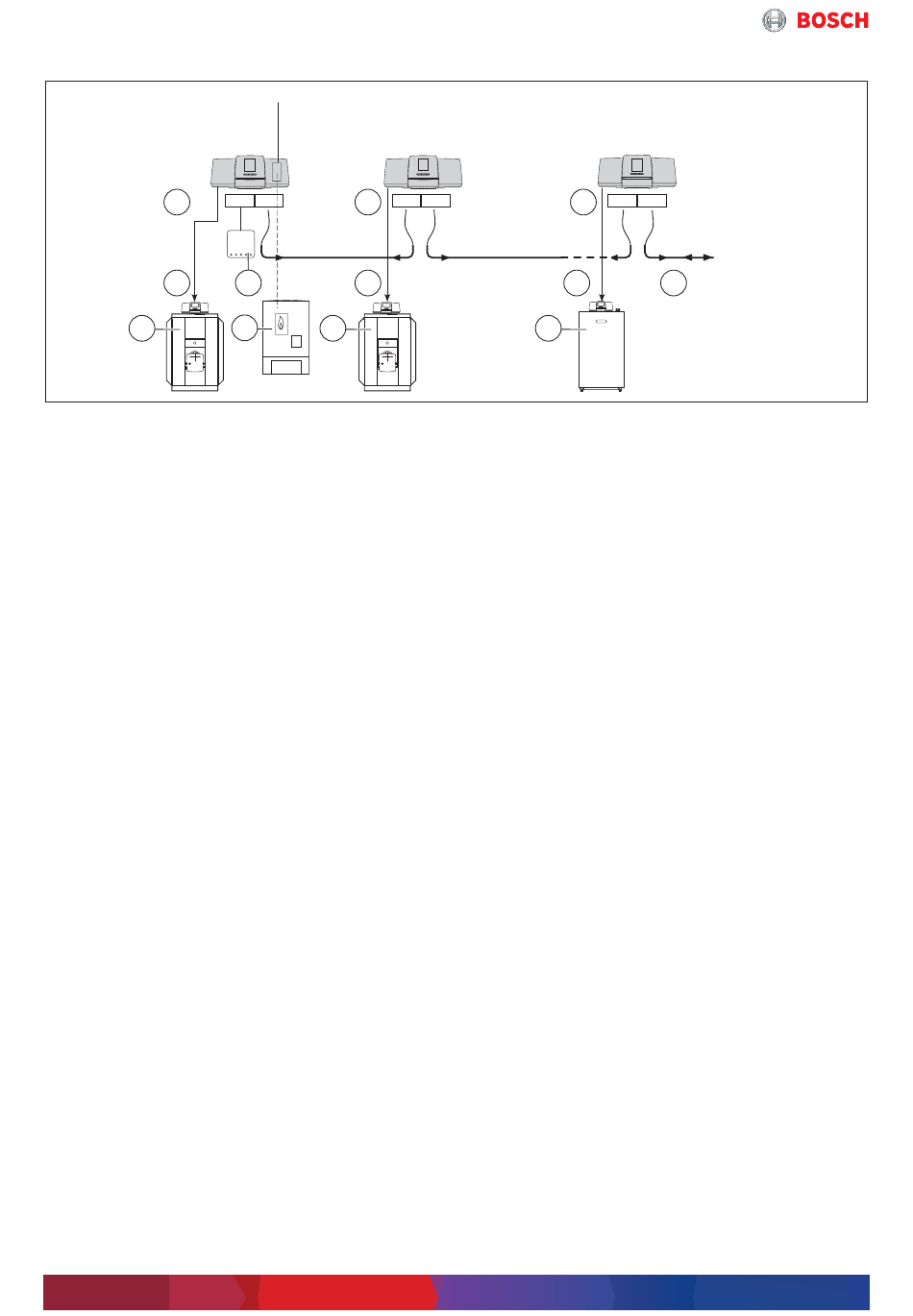

Fig. 66 Exemple de combinaison des appareils de régulation du système CC 8000 pour une installation à 4 chaudières avec
affectation de la chaudière et des adresses dans le réseau CBC-BUS
[1]
Chaudière avec brûleur externe (par e x. Uni
Condens 8000 F UC8000F 145 ... 640)
[2]
Appareil mural au gaz EMS ou chaudière EMS gaz/
fioul avec adresse 1 (par e x. Condens 5000 W),
raccordement à FM-CM (borne EMS1)
[3]
Chaudière avec brûleur externe (par e x. Uni
Condens 8000 F UC8000F 145 ... 640)
[4]
Chaudière avec coffret de contrôle de combustion
numérique SAFe (par e x. Condens 7000 F
GC7000F 75 ... 300 ou Logano plus GB402)
[5]
Commande de brûleur par connecteurs tradition-
nels à 7 et/ou 4 pôles (raccordement au ZM5311)
[6]
CC 8311 Adresse 0 (appareil de régulation maître),
raccordement à la chaudière pos. [1] ; raccorde-
ment appareil pos. [2] directement à FM-CM
[7]
CC 8311 adresse 2 (appareil de régulation esclave)
[8]
CC 8313 adresse 3 (appareil de régulation esclave)
[9]
Commande de brûleur via BUS EMS (raccordement
à FM-CM)
[10] Commande de brûleur directe via BUS SAFe
(raccordement à ZM5311)
[11] Routeur (raccordement toujours au LAN1 de
l'appareil de régulation maître)
74
FM-CM
CC 8311
0
7
LAN1 LAN2
LAN1 LAN2
CBC-BUS
EMS-BUS
11
5
2
3
1
2
8
SAFe-BUS
CBC-BUS
10
4
Adresse 0 (maître)
CC 8311
• appareil de régulation pour chaudière principale [1]
avec module de cascade FM-CM (module de cascade)
avec sonde de température extérieure
• 3 points de connexion pour modules pour l'extension
de fonctions
Adresse 1
• Générateur de chaleur EMS fioul/gaz (raccordement
au module de cascade FM-CM)
Adresse 2
CC 8311
• appareil de régulation pour la commande de la chau-
dière secondaire [2]
• 4 points de connexion pour modules pour l'extension
de fonctions
Adresse 3
CC 8313
• appareil de régulation pour la commande de la chau-
dière secondaire [3]
• 4 points de connexion pour modules pour l'extension
de fonctions
Adresse 4 ... 15 (choix et affectation libres)
CC 8310
• Extension de l'appareil de régulation
(non représentée)
Système de régulation modulaire – 6720885130 (2019/05)
