Modules de fonction
Temporisation manuelle de la chaudière (fonction de
mise en température)
Le menu du module de fonction FM-AM contient une
commande pour l'interruption manuelle du démarrage
d'une chaudière. La fonction de mise en température
permet à l'utilisateur de verrouiller la chaudière. Le
générateur de chaleur alternatif a ainsi le temps de se
réchauffer et de transmettre la puissance à l'installation.
La chaudière est autorisée en actionnant plusieurs fois la
commande ou à la fin de la durée de verrouillage, ce qui
permet d'éviter la sous-alimentation de l'installation. En
réglage de base, ce temps de verrouillage de la chau-
dière est de 60 minutes après avoir appuyé sur la com-
mande. Mais la fonction de mise en température peut
aussi être réglée de manière à ce que la chaudière reste
désactivée durablement, jusqu'à ce que la commande
soit à nouveau actionnée.
La fonction est principalement prévue pour les installa-
tions de chauffage avec générateurs démarrés à la main.
Si l'utilisateur attise sa chaudière à combustible solide,
il peut verrouiller la chaudière par ce bouton. Si le géné-
rateur de chaleur alternatif manuel ne se met pas en
marche pendant la phase de mise en température, l'ins-
tallation de chauffage est alimentée par la chaudière
après écoulement du délai, la poursuite du fonctionne-
ment automatique étant assurée.
Fonction refroidissement de secours pour générateurs
de chaleur alternatifs démarrés à la main et par régula-
tion externe
En lien avec des générateurs de chaleur manuels (démar-
rage à la main) et des générateurs de chaleur automa-
tiques auxquels le CC 8000 n'a pas accès (par régulation
externe), le module de fonction FM-AM dispose de la
fonction de refroidissement de secours. Si la tempéra-
ture dépasse la température maximale réglable du géné-
rateur de chaleur alternatif de 4 K, le refroidissement de
secours est activé. Une mesure à installer sur site peut
être activée par le contact libre de potentiel «WE-ON».
Ceci permet, par e x. d'enclencher une pompe par ex. ou
d'émettre un signal vers un dispositif de contrôle. Avec
cette fonction, l'énergie perdue en ouvrant le dispositif
de sécurité thermique peut être utilisé pour le système
de chauffage.
WE
ON
FM-AM
1
4
L

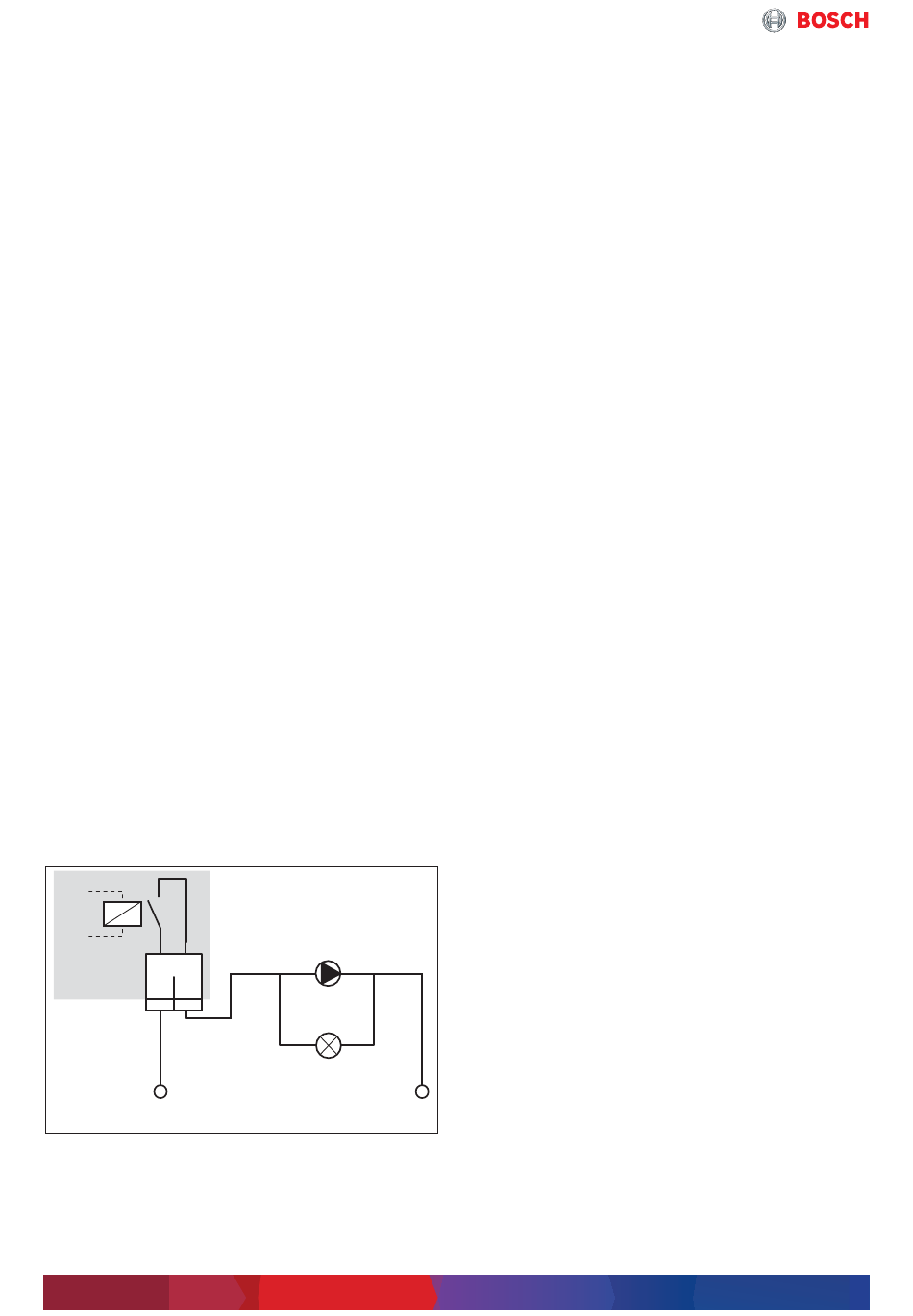

Fig. 55 Fonction refroidissement de secours avec le
module de fonction FM-AM
64
Remarques sur le système d'évacuation des fumées
Sur une installation où fonctionnent un générateur alter-
natif démarré par CC 8000 ou par régulation externe en
commun avec une chaudière, les systèmes d'évacuation
des fumées doivent toujours être séparés. Sur une instal-
lation où fonctionnent un générateur alternatif démarré
à la main en commun avec une chaudière, les installa-
tions avec une seule cheminée ou des cheminées sépa-
rées sont possibles. Si une chaudière et un générateur
de chaleur alternatif fonctionnent ensemble dans un
même système d'évacuation des fumées, un détecteur
de température des fumées (ATW) est nécessaire dans
tous les cas. L 'ATW agit en tant que composant de sécu-
rité sur la chaîne de sécurité et interrompt le fonctionne-
ment de la chaudière. Sur les chaudières au sol
commandées via BUS EMS, un module de commutation
UX15 ou un module de brûleur externe BRM10 sont
impérativement nécessaires sur les installation à
1 cheminée. Aucun module supplémentaire n'est néces-
saire pour les chaudières EMS au sol avec un appareil de
régulation CC 8000 installé directement sur la chaudière
(commande via BUS SAFe).
7.4.5
Raccordement du générateur de chaleur alter-
natif
Garantie des conditions d'exploitation
Les conditions d'exploitation d'un générateur de chaleur
alternatif sont décrites par les fabricants concernés.
Avec le module de fonction FM-AM, différentes fonctions
sont disponibles pour le respect de diverses conditions
d'exploitation.
Les fonctions de protection de la chaudière peuvent
ainsi être réalisées en réglant le module de commande
de manière appropriée dans le menu de service, en lien
avec la commutation hydraulique correspondante.
Température de retour minimale
En activant cette fonction, une température de retour
minimale réglable est assurée pour le générateur de cha-
leur alternatif via la vanne de mélange générateur de cha-
leur retour SWR. Le débit depuis et vers le générateur de
chaleur est régulé par la vanne de mélange. Si la tempé-
rature est inférieure à la température de retour minimale
(sonde FWR), le débit vers l'installation est nettement
réduit par la vanne de mélange SWR. Sur les installations
de chauffage sans ballon tampon, les pompes raccor-
dées à l'appareil de régulation sont désactivées. Les
pompes sont réenclenchées lorsque le générateur de
chaleur atteint la température minimale réglée.
Logique de pompe
Ce réglage permet de garantir les conditions d'exploita-
tion en commutant la sortie de pompe. Si la température
est inférieure à la température minimale réglable pour le
générateur de chaleur alternatif (sonde FWV), la pompe
PWE raccordée à l'appareil de régulation est désactivée,
et lorsque la température (sonde FWV) augmente, réen-
clenchée avec une différence de commutation. Cette
fonction de sécurité est désignée par le terme «logique
N
de pompe». Sur les installations de chauffage sans bal-
0010009076-001
lon tampon, les pompes raccordées à l'appareil de régu-
lation sont désactivées. Les pompes sont réenclenchées
lorsque le générateur de chaleur atteint la température
minimale réglée.
