Modules de fonction

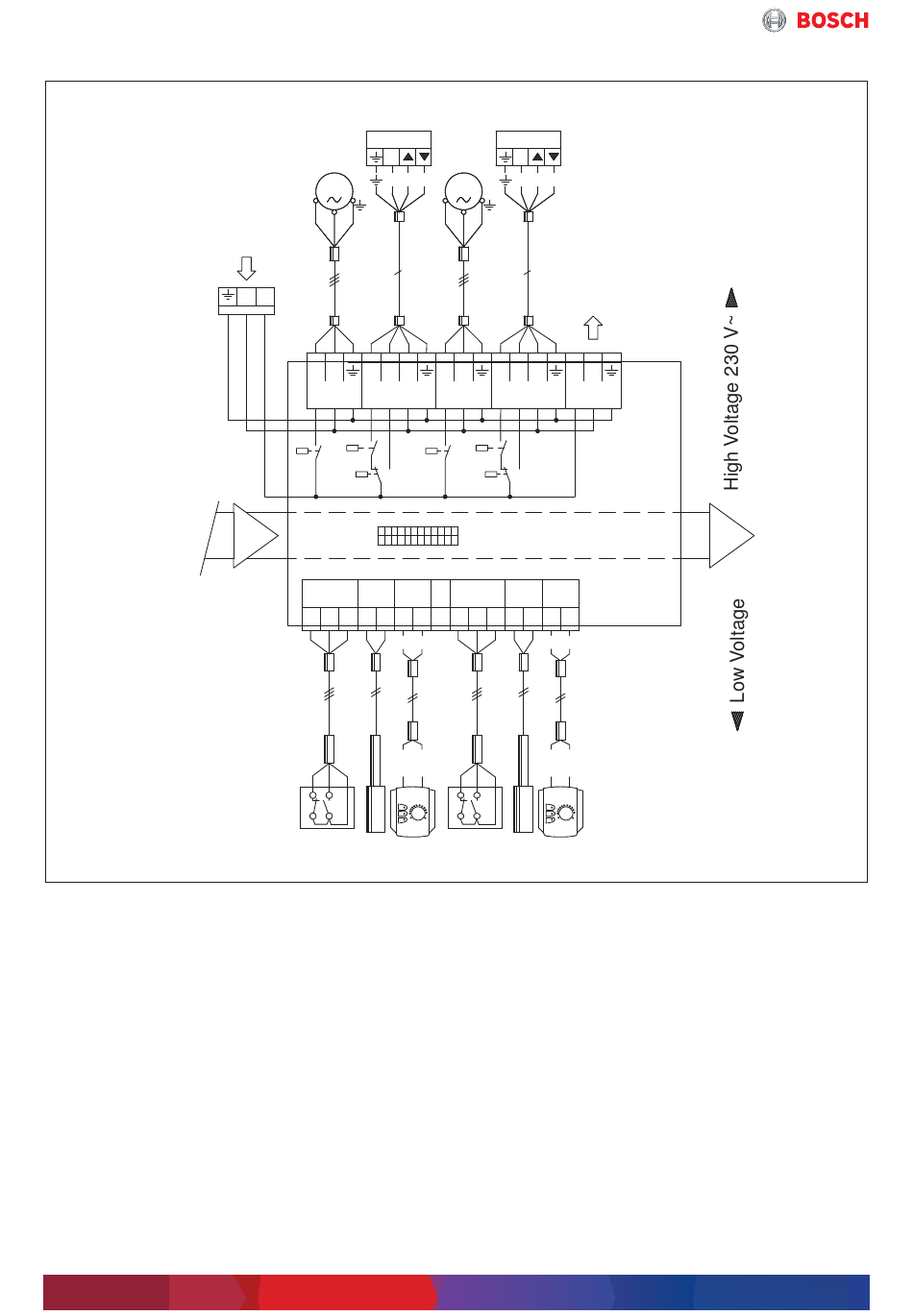

Schéma de connexion module de fonction FM-MM
BM591
Fig. 46 Schéma de connexion module de fonction FM-MM
BM591 Circuit imprimé module BUS interne
FM-MM Module de fonction 2 circuits de chauffage
1 BF
Com. dist. circ. chauff. 1
2 BF
Com. dist. circ. chauff. 2
1 FV
Sonde température de départ circuit de
chauffage 1
2 FV
Sonde température de départ circuit de
chauffage 2
HK
Renommer le
1 PH
Pompe circuit de chauffage 1
2 PH
Pompe circuit de chauffage 2
1 SH
Vanne de mélange circuit de chauffage 1
2 SH
Vanne de mélange circuit de chauffage 2
TWH
Thermostat
1WF
Fonction de sélection circuit de chauffage 1
Fonction de sélection possible uniquement
lorsqu'aucune commande à distance n'est rac-
cordée (contact libre de potentiel, charge de
contact 5 V DC/10 mA).
52
1SH
1PH
N
41
43 44
M
L
N
1)
4
N L
63
61
44
43
41
1PH
1SH
3)
1WF
1FV
1BF
3
2
1 2 1
2 1
+
-
1
3
2
1
1
1WF 1FV 1BF
2SH
2PH
N
41
43 44
M
L
N
4
2)
63
61
44
43
41
L
N
2PH
2SH
Netz
2WF
2FV
2BF
FM-MM
3
2 1 2 1
2 1
-
+
-
+
-
+
2
1
2
3
2
1
1
2WF 2FV 2BF
1/3 = mode chauffage ou demande de chaleur
1/2 = mode abaissement ou défaut de pompe
2WF
Fonction de sélection circuit de chauffage 2
Fonction de sélection possible uniquement
lorsqu'aucune commande à distance n'est rac-
cordée (contact libre de potentiel, charge de
contact 5 V DC/10 mA).
1/3 = mode chauffage ou demande de chaleur
1/2 = mode abaissement ou défaut de pompe
Bornes de raccordement:
High-Voltage Tension de commande 230 V~1,5 mm
AWG 14, max. 5 A
Low-Voltage Basse tension 0,4 ... 0,75 mm
1)
Alimentation secteur depuis le module
secteur ou du module contigu
2)
Alimentation réseau pour d'autres
modules
3)
BUS interne dans l'appareil de régulation
