6.1.3
Fonctions de protection de la chaudière
Le menu de service de l'appareil de régulation permet de
réguler les modèles de chaudières suivants avec fonc-
tions de protection disponibles afin de garantir les
conditions d'exploitation :
• Chaudières basse température (garantie des conditions
d'exploitation de la chaudière via la logique de pompe)
• Chaudières Ecostream (garantie des conditions
d'exploitation de la chaudière via vanne de régulation
du circuit chaudière ou par la superposition des
vannes de régulation du circuit de chauffage)
• Chaudières basse température avec élévation de la tem-
pérature minimale d'eau de chaudière ou température
de seuil (garantie des conditions d'exploitation de la
chaudière comme pour les chaudières Ecostream)
• Chaudières basse température avec température de
retour minimale (garantie des conditions d'exploitation
de la chaudière comme pour les chaudières Ecostream)
• Chaudière à condensation
Si le réglage est correct, le respect des conditions
d'exploitation de la chaudière est garanti, en lien avec la
commutation hydraulique correspondante.
6.1.4
Commande du brûleur

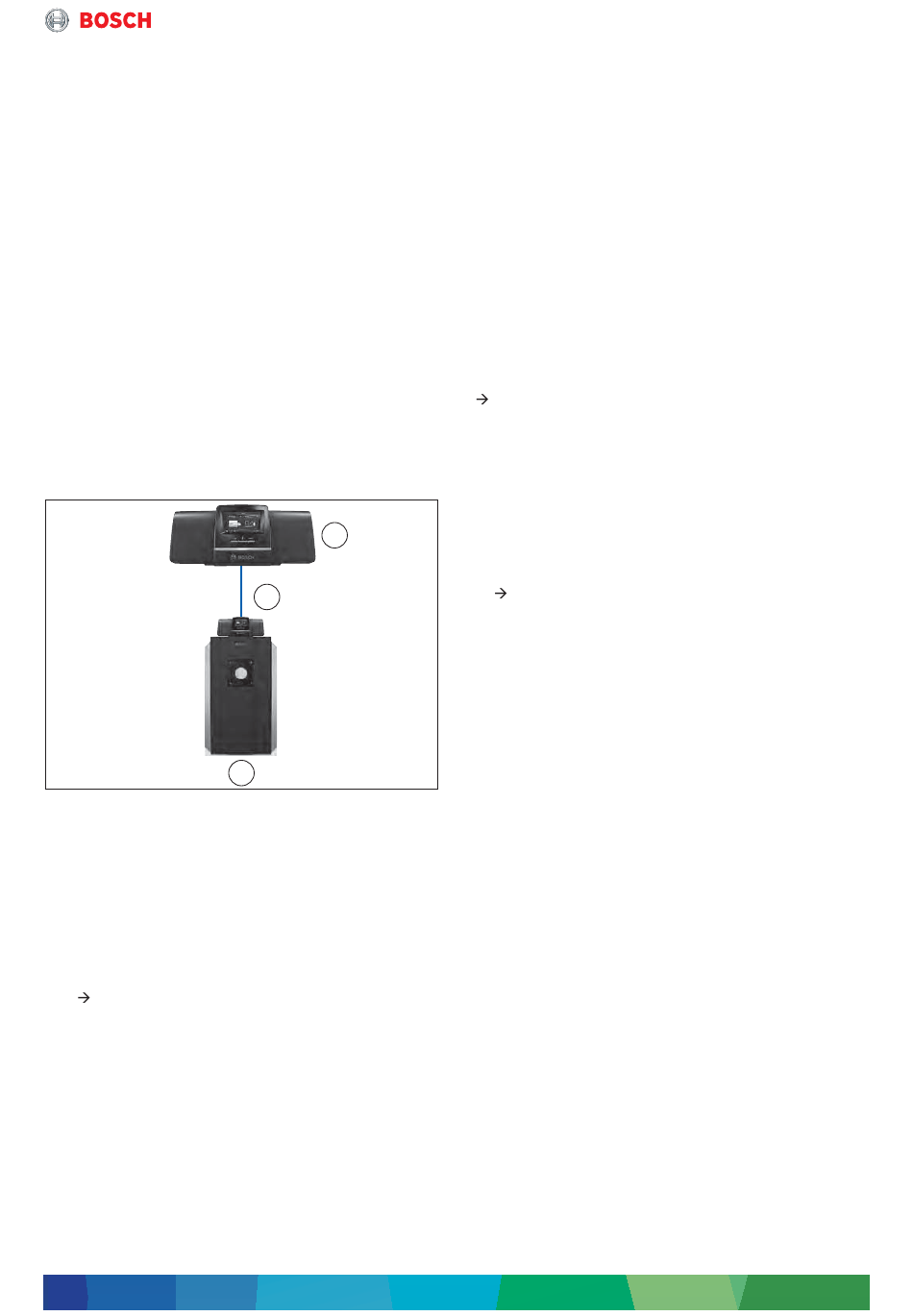

Fig. 31 Commande des chaudières fioul/gaz avec brûleur
externe
[1]
Chaudières fioul/gaz avec brûleur externe
[2]
Connecteur de brûleur 7 pôles
[3]
CC 8311
Le module central de l'appareil de régulation commande
des brûleurs à 1 ou 2 allures ou modulants en fonction
de la puissance. Les brûleurs bi-combustibles per-
mettent de commuter entre fioul et gaz.
Informations détaillées concernant la commande du brû-
leur
page 39.
6.1.5
Régulation du circuit de chauffage et produc-
tion ECS avec appareil de régulation CC 8311
• Régulation d'un circuit de chauffage avec vanne de
mélange (V3V) en fonction de la température exté-
rieure et pompe de circulation
Alternative : commande d'un circuit chaudière avec
vanne de mélange chaudière et pompe de circuit
chaudière
• Possibilité de raccordement d'une commande à dis-
tance séparée pour la compensation de la tempéra-
ture ambiante pour chaque circuit de chauffage
• Commutation automatique réglable été-hiver séparément
pour chaque circuit de chauffage («limite de chauffage»)
Système de régulation modulaire – 6720885130 (2019/05)
Appareil de régulation CC 8311 pour chaudières au sol avec brûleur externe
3
2
1
0010019025-001
• Production ECS horaire à réglage individuel avec
pompe de charge ECS (système à échangeur intégré),
contrôle quotidien, désinfection thermique et com-
mande d'une pompe de bouclage
• Possibilité de régler séparément pour chaque circuit
de chauffage la priorité ECS ou le mode parallèle aux
circuits de chauffage de l'eau chaude sanitaire par la
pompe de charge ECS
6.1.6
Installations à plusieurs chaudières
L 'utilisation du module de cascade FM-CM dans l'appa-
reil de régulation CC 8311 (maximum 4 × FM-CM par ins-
tallation) permet de réguler jusqu'à 16 chaudières en
mode stratégie. Dans ce cas, les générateurs de chaleur
EMS fioul/gaz sont raccordés directement au module de
fonction. Les chaudières avec brûleur externe ou coffret
de contrôle de combustion SAFe nécessitent chacune un
appareil de régulation CC 8311 ou CC 8313. Informa-
tions détaillées pour le module de cascade FM-CM
chap. 7.5, page 70.
6.1.7
Fonctions spéciales pour installations à 1 et
plusieurs chaudières
• Courbe caractéristique de chaudière séparée réglable,
par ex. avec régulation externe des utilisateurs
• Commande d'une pompe de circuit chaudière pour
les installations avec distributeur hors pression ou
bouteille de découplage hydraulique
• Commande modulante d'une pompe de circuit chau-
dière via un signal 0 ... 10 V- (informations détaillées
page 43)
• Commutation d'un signal libre de potentiel pour un
affichage de défaut externe ou pour la commutation
entre les modes fioul et gaz sur les brûleurs bi-com-
bustibles
• Entrée marche/arrêt ou 0 ... 10 V pour la commuta-
tion externe de la valeur de consigne en tant que tem-
pérature de consigne ou puissance prescrite
(demande de chauffe) pour la régulation externe du
circuit de chauffage
6.1.8
Limiteur électronique de température de sécu-
rité STB
L 'appareil de régulation CC 8311 est équipé d'une sonde
de température chaudière électronique (FK) version
double sonde avec fonction STB intégrée. Ceci permet
(par comparaison avec la version mécanique actuelle
STB et TR avec sondes capillaires) un écart de tempéra-
ture plus faible entre STB et TR, et par conséquent des
températures de départ très élevées, proches de la
limite de désactivation du STB.
Le limiteur de température de sécurité peut être réglé
à 99 °C ou 110 °C à l'aide d'un cavalier sur le module
central ZM5311. Le réglage de base est 99 °C.
6.1.9
Contenu de livraison
• Appareil de régulation numérique CC 8311/module
de contrôle BCT831 avec écran tactile 7" intégré et
module central ZM5311
• Sonde de température extérieure FA
• Sonde de température chaudière FK avec fonction STB
• Sonde de température supplémentaire FZ, par ex.
pour la bouteille de découplage hydraulique ou
comme sonde de température de retour ou sonde de
température de départ du circuit de chauffage
• Câble de brûleur deuxième allure (câble première
allure fourni avec la chaudière)
35
