Appareil de régulation CC 8311 pour chaudières au sol avec brûleur externe
Avec la saisie des puissances de chaudière minimales et
maximales, l'appareil de régulation CC 8311 est capable
de commander le brûleur en fonction de la puissance. Le
brûleur modulant est régulé via un régulateur PID qui cal-
cule, sur la base de la différence entre les températures
de départ chaudière réelle et de consigne, une puis-
sance que le brûleur doit dégager. Ceci a lieu indépen-
damment de la sortie utilisée (sortie 3 points,
sortie 4 ... 20 mA ou sortie 0 ... 10 V). Si le brûleur
modulant est commandé via la sortie 3 points, la régula-
tion calcule la puissance dégagée par le brûleur en inté-
grant (additionnant) toutes les impulsions de la sortie
3 points et en calculant ainsi la position de la vanne de
régulation du brûleur. Si la
sortie 4 ... 20 mA ou 0 ... 10 V est utilisée, la régulation
suppose que le brûleur applique les prescriptions de
manière conforme.
Si une gestion de puissance du brûleur
de 4 ... 20 mA ou 0 ... 10 V est prévue via CC 8311, le
coffret de contrôle de combustion doit en être capable.
Selon le fabricant et le produit, les coffrets de contrôle
de combustion proposent la fonction dans leur version
de base ou en complétant avec des accessoires appro-
priés. Les paramètres de réglage dans l'appareil de régu-
lation CC 8311 permettent alors d'adapter le
signal 4 ... 20 mA ou 0 ... 10 V au coffret de contrôle de
combustion correspondant.
La commande des brûleurs à une ou plusieurs allures est
assurée via les bornes BR I pour l'allure I et BR II pour
l'allure II. L 'appareil de régulation calcule la valeur de
consigne pour la puissance de la chaudière à partir de
l'alignement de la température de consigne maximale
des utilisateurs, par ex. des circuits de chauffage ou de
la production d'ECS (température de consigne du
départ chaudière) à la température réelle du départ
chaudière. L 'appareil de régulation amène le brûleur au
point de charge qui a été calculé au préalable pour réali-
ser la valeur de consigne de l'installation.
6.4.4
Différence de commutation dynamique
La différence de commutation dynamique est une fonc-
tion de commande du brûleur qui tient compte des
besoins thermiques actuels réels de l'installation de
chauffage. Cette fonction combine de manière dyna-
mique 2 prescriptions différentes pour le comportement
de commutation du brûleur.
Premièrement, il existe une donnée fixe pour le seuil de
commutation du brûleur. Pour les brûleurs à 1 allure et
pour la première allure d'un brûleur à 2 allures ou modu-
lant, ce seuil de commutation présente un écart ± 7 K
entre la température de consigne et la température
réelle du départ chaudière. Pour la deuxième allure d'un
brûleur à 2 allures, l'écart de régulation est en plus
de ± 8 K. Si le seuil de commutation prescrit est
dépassé, l'appareil de régulation CC 8311 active ou
désactive le brûleur ou l'allure du brûleur (
40
Deuxièmement, l'appareil de régulation contrôle en per-
manence la différence entre la température de consigne
et la température réelle du départ chaudière. L 'appareil
de régulation en déduit la somme de l'écart de régula-
tion sur une période déterminée (intégrale). Si la valeur
calculée dépasse une limite fixe réglée, le brûleur est
activé ou désactivé même si le seuil de commutation
prescrit n'a pas encore été atteint (
En raison de ces deux prescriptions différentes pour la
commande du brûleur, qui influence avantageusement le
comportement de démarrage du brûleur, il est possible
d'atteindre une adaptation optimale aux besoins de
puissance actuels (différence de commutation effective)
(
fig. 37).
ϑ
[°C]
VK
ϑ
VK,Soll

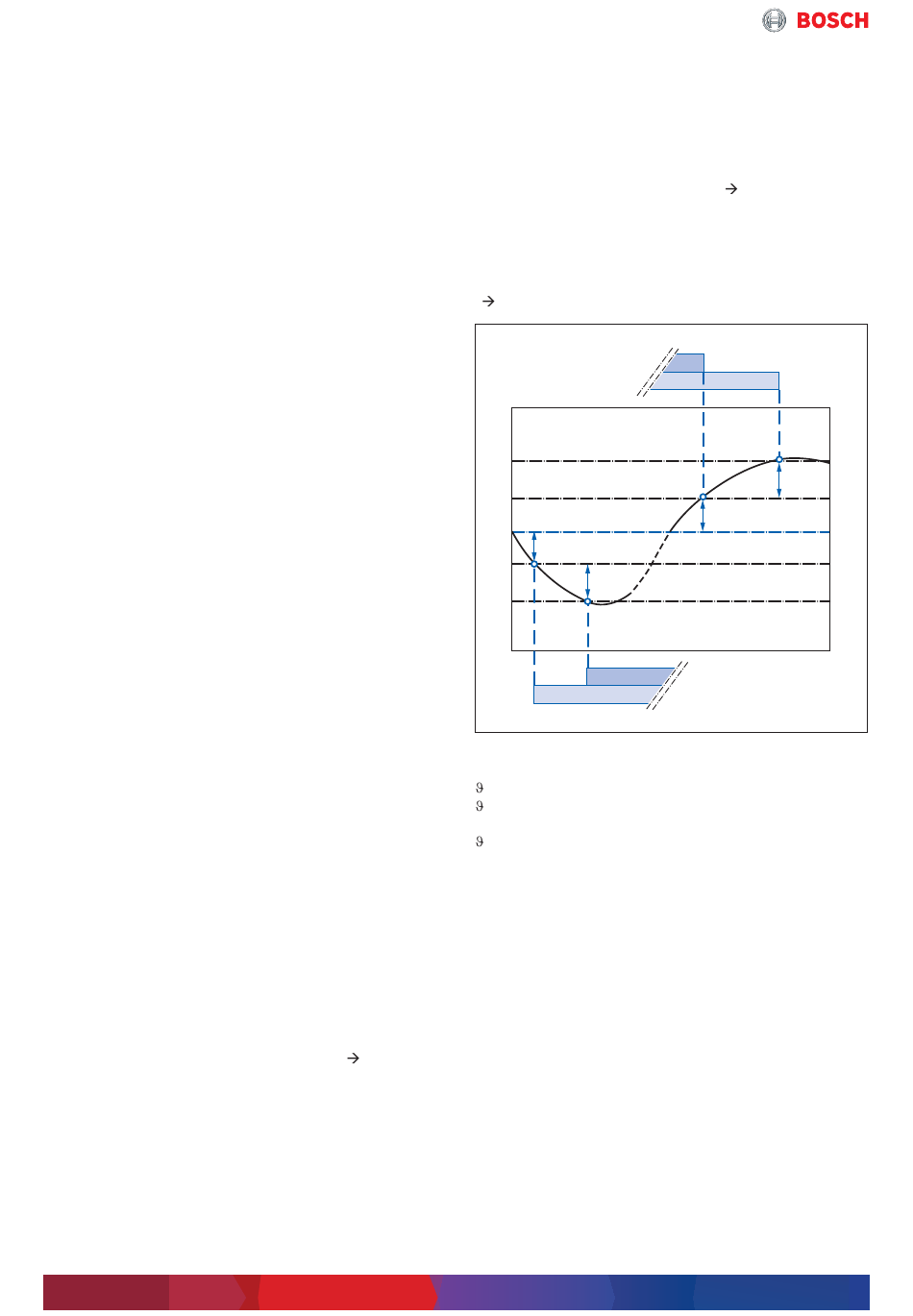

Fig. 35 Seuils de commutation fixes pour les allures de
brûleurs en fonction de la dérive de régulation
Température de départ de l'eau de chaudière
VK
Valeur réelle sur la sonde de température de
VK,Ist
départ
Valeur de consigne pour la sonde de tempéra-
VK,Soll
ture de départ
t
Durée
A
hystérésis d'arrêt fixes
B
hystérésis de mise en marche fixes
I
Allure de brûleur I
II
Allure de brûleur II
1
MARCHE allure I
2
MARCHE totale
3
ARRET allure II
4
ARRET total
fig. 35).
Système de régulation modulaire – 6720885130 (2019/05)
A
II
(3...)
ϑ
+7 K
VK,Ist
–7 K
ϑ
VK,Ist
– 8 K
II
(2...)
I
(1...)
B
fig. 36, page).
I
(4...)
+ 8 K
t [s]
6 720 645 180-03.1il
