Système de chauffage : pied de courbe
Le niveau de la température de départ est une fonction
linéaire de la température extérieure. La courbe de
chauffe est une droite qui relie 2 points définis par la sai-
sie de la température de départ du circuit de chauffage
et la température extérieure correspondante (
Système de chauffage : constant
Ce système est conçu par ex. pour la régulation d'un
chauffage d'eau de piscine ou la régulation préalable de
circuits d'aération lorsque le chauffage doit toujours res-
ter à la même température de départ de consigne, indé-
pendamment de la température extérieure (
En cas de demandes de chaleur externes (commutation
jour-nuit) via un contact libre de par une régulation de
piscine ou une installation de ventilation, prévoir le
module de fonction FM-MM. En mode abaissement, la
courbe caractéristique est décalée vers le bas d'une
valeur de température réglable. La commutation
manuelle jour-nuit est prioritaire par rapport à la commu-
tation été-hiver.
ϑ
[°C]
V
90
B
80
75
60
40
1
20
0
+20
+15
+10

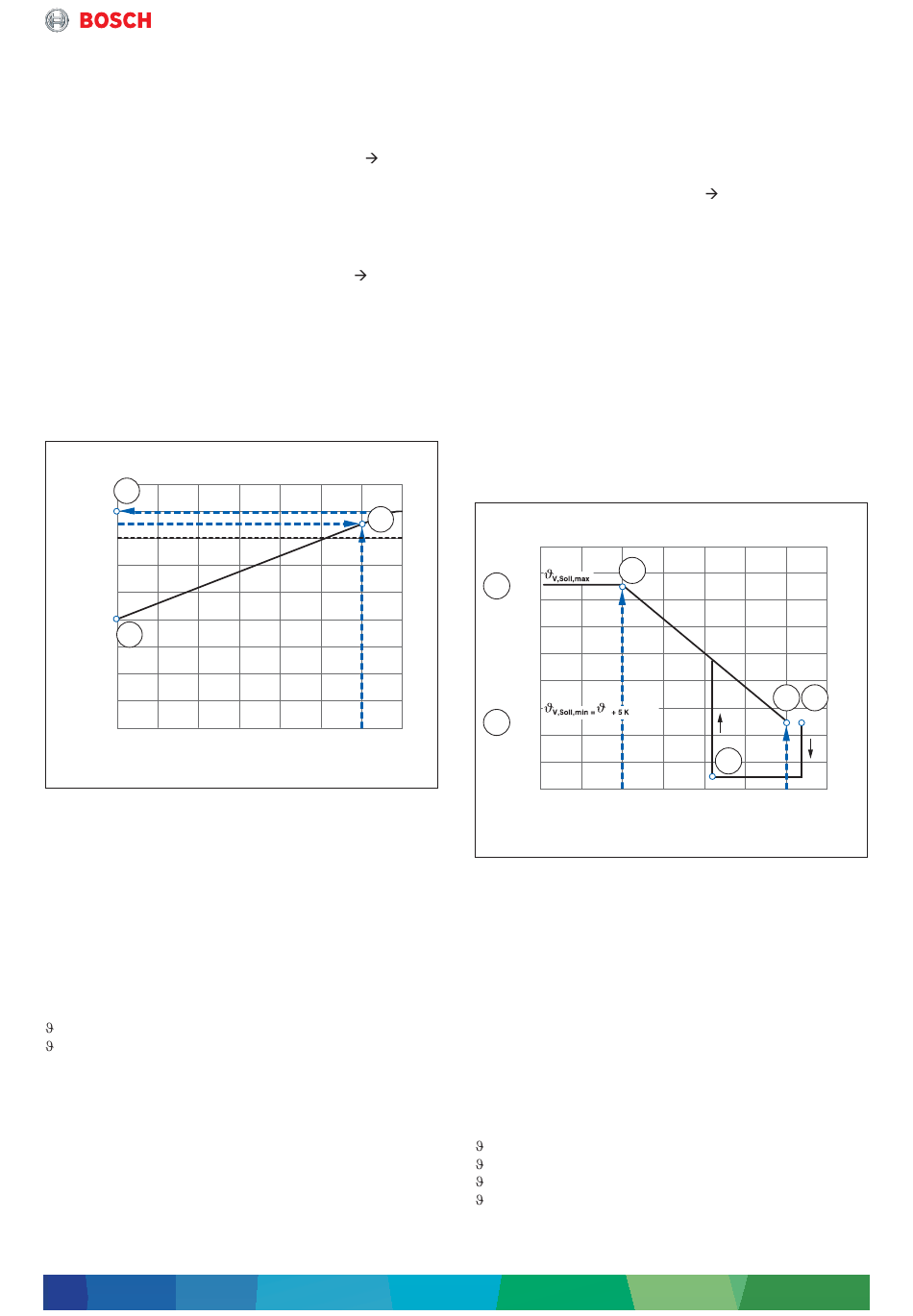

Fig. 43 Courbe de chauffage pour les systèmes «pied de
courbe» et «constant»
[1]
Premier point de détermination (température de
consigne de départ 1 avec température
extérieure 1)
[2]
Deuxième point de détermination
(température de consigne de départ 2 avec tempé-
rature extérieure 2)
B
Point de délimitation
(température de départ maximale réglable)
fp
Courbe de chauffage «pied de courbe»
ko
Courbe de chauffage « constant »
Température extérieure
A
Température de départ
V
Système de régulation modulaire – 6720885130 (2019/05)
fig. 43).
fig. 43).
2
ko
fp
+5
0
–5
–10
–15
ϑ
[°C]
A
0010009064-001
Système de chauffage : ambiance
La valeur de consigne de la température de départ ne
dépend que de la température d'ambiance mesurée.
Pour cela, une commande à distance BFU doit être ins-
tallée dans la pièce, intégrant une sonde de température
ambiante. La courbe de chauffage est définie par une
température de départ minimale (valeur de consigne de
la température ambiante + 5 K) (
température de départ maximale (température maxi-
male réglable du circuit de chauffage) [2]. La plage de
réglage est comprise entre –1 K (pour la température
maximale) [3] et + 1 K (pour la température minimale)
[4] autour de la température ambiante de consigne.
Dans cette zone, la température ambiante de départ est
adaptée proportionnellement à la dérive de régulation.
La pompe du circuit de chauffage s'arrête lorsque la tem-
pérature ambiante réelle augmente de la différence de
commutation de 0,2 K au-dessus de la valeur limite supé-
rieure pour la valeur de consigne de la température
ambiante [5]. La pompe ne se réenclenche que lorsque
la température ambiante réelle a de nouveau baissé de la
différence de commutation de 0,2 K en dessous de la
valeur limite supérieure pour la valeur de consigne de la
température ambiante [6].
ϑ
[°C]
V,Soll
90
3
80
2
75
60
40
2
1
20
0
–2
–1,5
–1
–0,5
Fig. 44 Courbe de chauffe pour le système de chauffage
«Régulateur en fonction de la température
ambiante»
[1]
Le circuit de chauffage fonctionne à la
température de départ minimale réglée
[2]
Le circuit de chauffage fonctionne à la
température de départ maximale réglée
[3]
Dérive de régulation de –1 K
[3 ... 4]
Température de départ proportionnelle
à la dérive de régulation
[4]
Dérive de régulation de +1 K
[5]
La pompe du circuit de chauffage
s'arrête
[6]
La pompe du circuit de chauffage
s'enclenche
Température ambiante réelle
1
Température ambiante de consigne
2
Température maximale de départ
V, Soll, max
Température minimale de départ
V, Soll, min
Modules de fonction
fig. 44, [1]) et une
4 5
6
0
+0,5
+1
+1,5
ϑ
– ϑ
[K]
1
2
