7.3
Module de fonction FM-MW pour la production d'eau chaude sanitaire avec système à échan-
geur intégré et régulation du circuit de chauffage (1 HK avec/sans vanne de mélange)
7.3.1
Description du module de fonction FM-MW
Applications possibles
Le module de fonction FM-MW est conçu pour la régula-
tion d'une production d'eau chaude sanitaire (système à
échangeur intégré) et d'un circuit de chauffage avec/
sans vanne de mélange (V3V). Dans leur version de base,
les appareils de régulation CC 8311 et 8313 contiennent
la première fonction ECS, le module de fonction FM-MW
permet une deuxième fonction ECS à condition
qu'ECS 1 soit régulé via la pompe de charge ECS
CC 8000 (pas via la vanne à 3 voies EMS). Le fonctionne-
ment ECS est valable pour chaque circuit d'eau chaude
sanitaire y compris le bouclage correspondant. Tous les
paramètres peuvent être réglés séparément pour chaque
circuit d'eau chaude sanitaire. Le module de fonction
FM-MW est utilisable au maximum une fois par appareil
de régulation. Le module de fonction peut être monté
dans les appareils de régulation CC 8311 et 8313
(8310 en préparation). L 'appareil de régulation reconnaît
le module de fonction automatiquement et affiche tous
les paramètres réglables dans le menu de service de
l'appareil de régulation.
Production d'eau chaude sanitaire
• Production ECS horaire à réglage individuel avec
pompe de charge ECS (système à échangeur intégré),
contrôle quotidien, désinfection thermique et com-
mande d'une pompe de bouclage
• Fonction de sélection : entrée externe libre de poten-
tiel pour la charge unique du ballon en dehors des
heures de chauffage réglées (actionnement bref de
l'entrée WF1-3) ou activation ECS permanente
(pour la durée de l'actionnement de l'entrée WF1-3)
ou pour l'activation de la désinfection thermique
• Fonction de sélection : entrée externe libre de poten-
tiel pour le message de défaut de la pompe de charge
ECS ou pour une anode externe pour l'affichage sur le
module de contrôle BCT831
• Priorité ECS ou mode parallèle réglables séparément
pour chaque circuit de chauffage
Régulation du circuit de chauffage
• Régulation en fonction de la température extérieure
d'un circuit de chauffage avec vanne de mélange et
pompe de circulation
• Raccordement d'une commande à distance séparée
pour le circuit de chauffage de compensation de la
température ambiante
• Commutation automatique été-hiver réglable
• Fonction de sélection : commutation externe des
modes de service libre de potentiel ou commutation
d'une demande de chaleur externe et entrée libre de
potentiel pour un message de défaut de pompe
Système de régulation modulaire – 6720885130 (2019/05)
Contenu de livraison
• Module de fonction FM-MW
• Sonde de température ECS FB, 9 mm

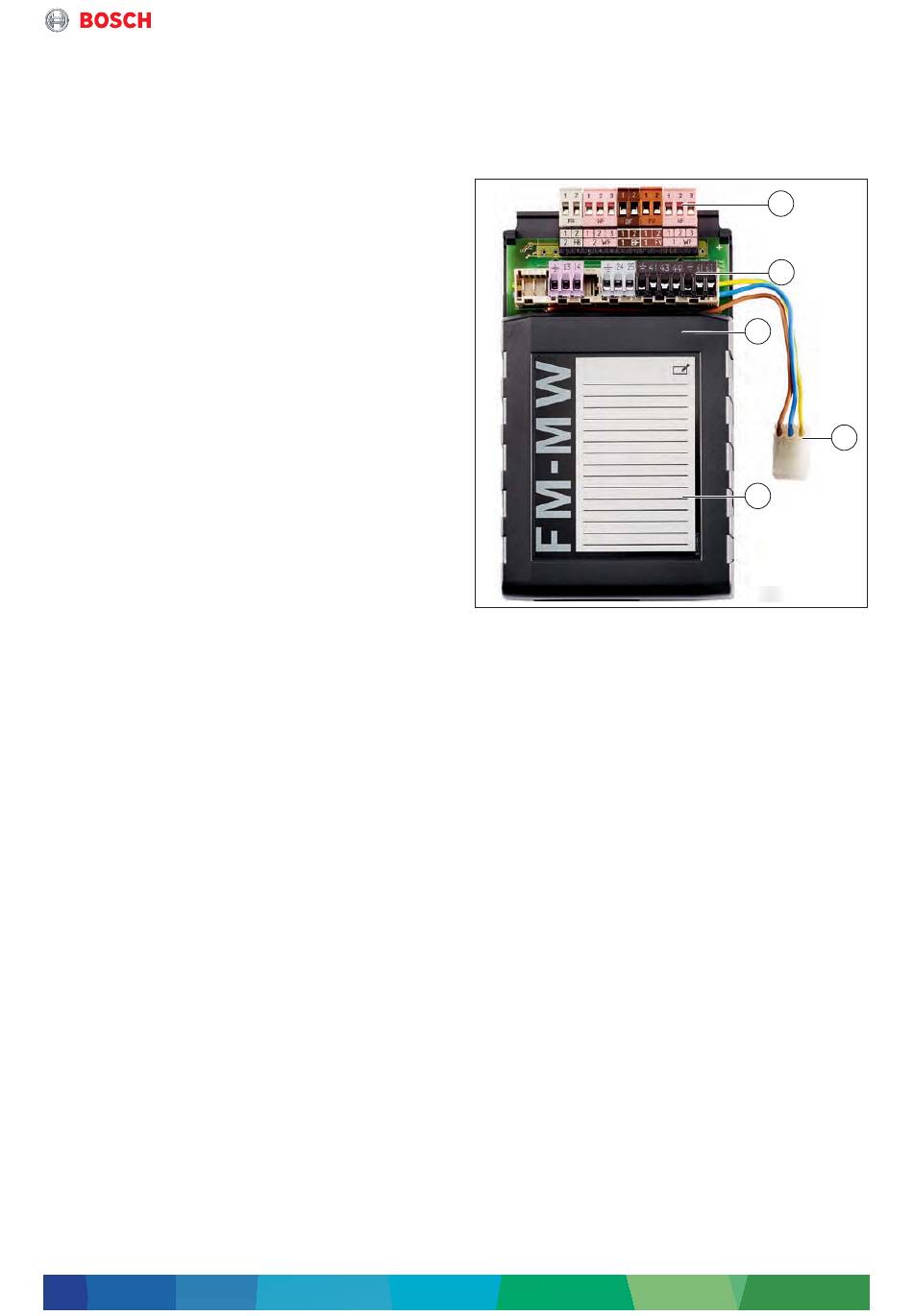

Fig. 47 Module de fonction FM-MW
[1]
Bornier modulaire pour basse tension (connec-
teurs pour sondes de températures, commandes à
distance et contacts externes)
[2]
Bornier de modules pour tension de commande
(connecteurs pour l'alimentation de
réseau 230 VCA pour d'autres modules, vannes de
mélange et pompes de circulation)
[3]
Boîtier du module
[4]
Câble de raccordement pour l'alimentation du
réseau 230 V CA
[5]
Autocollant permettant de noter des informations
Modules de fonction
1
2
3
4
5
0010009014-001
53
