Appareil de régulation CC 8313 pour chaudières Bosch
5.1.7
Fonctions spéciales pour installations à 1 et
plusieurs chaudières
• Courbe caractéristique de chaudière séparée
réglable, par e x. avec régulation externe des utilisa-
teurs
• Commande d'une pompe de circuit chaudière pour
les installations avec distributeur hors pression ou
bouteille de découplage hydraulique
• Commande modulante d'une pompe de circuit chau-
dière via un signal 0 ... 10 V- (informations détaillées
page 31)
• Commutation d'un signal libre de potentiel pour un
affichage de défaut externe
• Entrée marche/arrêt ou 0 ... 10 V (courbe caractéris-
tique réglable) pour commutation externe de la valeur
de consigne comme température de consigne ou puis-
sance prescrite (demande de chauffe) pour la régula-
tion externe du circuit de chauffage
5.1.9
Exemples d'installation CC 8313 dans leur version de base
Avec les composants raccordés au module central
(pompe PK, vanne de régulation SR et sonde supplémen-
taire FZ), il est possible de réaliser soit un circuit de
chauffage avec vanne de mélange HK0 soit un circuit
chaudière. Si un composant est utilisé dans une fonction
(par ex. pour le circuit chaudière), les autres compo-
sants ne peuvent plus être utilisés pour une autre fonc-
tion (par ex. circuit de chauffage HK0).
Exemple : si une vanne de régulation est raccordée à la
borne de raccordement SR dans le circuit chaudière, il
n'est pas possible de réaliser un circuit de chauffage
sans vanne de mélange HK0 avec la pompe PK.

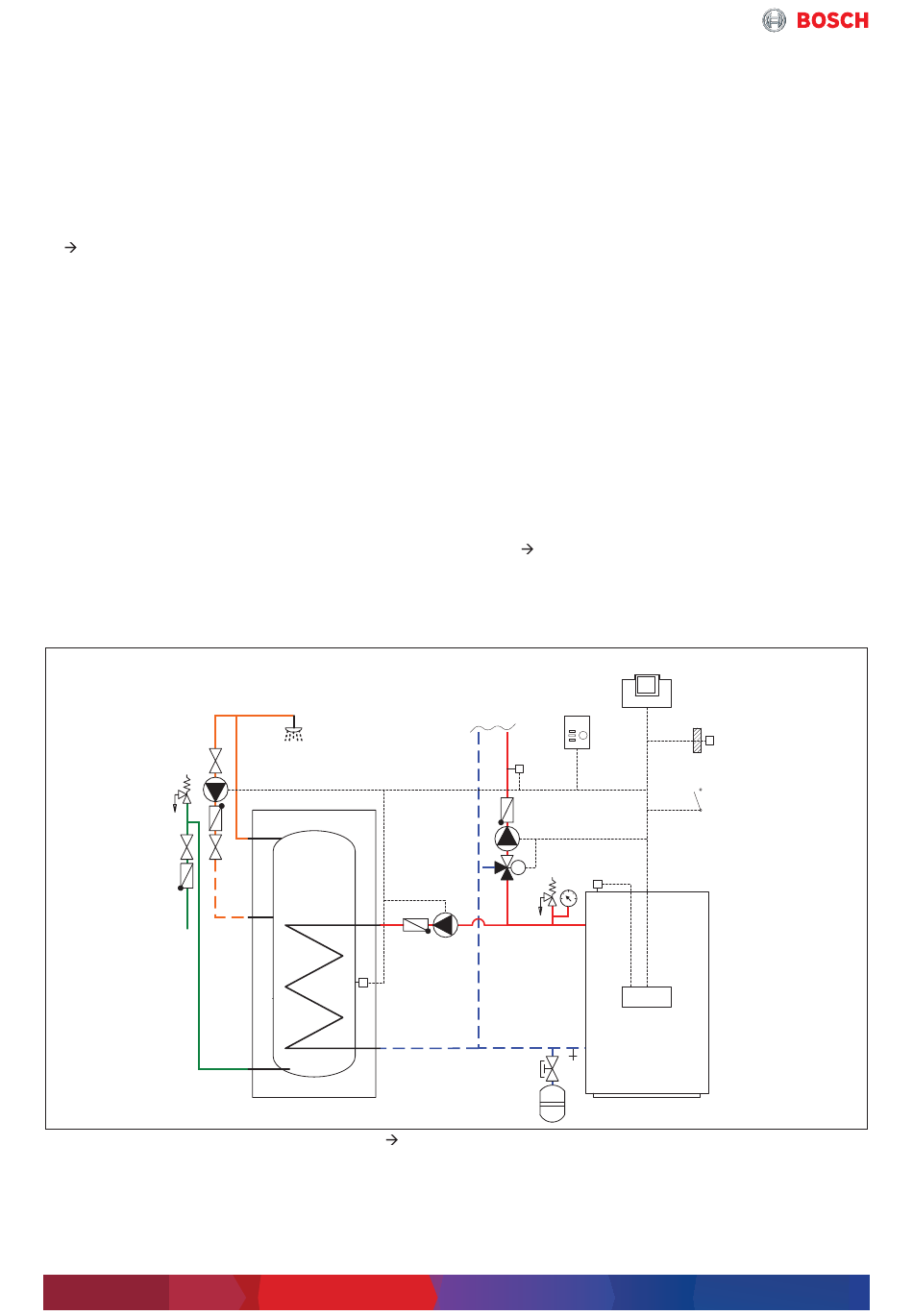

Fig. 19 Exemple d'installation CC 8313 (légende
1)
Régulateur CC 8313
2)
Commande à distance
20
PZ
FB
chap. 5.5, page 32)
5.1.8
Contenu de livraison
• Appareil de régulation numérique CC 8313 avec
module de commande/module de contrôle BCT831
avec écran tactile 7" intégré - et module central
ZM5313
• Sonde de température extérieure FA
• Sonde de température supplémentaire FZ, par
ex. pour bouteille de découplage hydraulique ou
comme sonde de température de départ du circuit de
chauffage
Exception : sur les chaudières commandées via BUS
EMS (par ex. Condens 5000 W ou Olio Condens 7000 F
OC7000F 18 ... 49 avec MX15), il est possible de réaliser
des installations avec bouteille de découplage hydrau-
lique et un circuit de chauffage sans vanne de mélange
HK0. Dans ce cas, la sonde de température supplémen-
taire FZ se trouve dans la bouteille de mélange hydrau-
lique (
fig. 20 et fig. 21, page 21).
2)
FZ
PK
SR
FK
M
PS
Système de régulation modulaire – 6720885130 (2019/05)
1)
0
FA
ES
SAFe
0010009460-001
