Module de fonction FM-MW : production d'eau chaude sanitaire et régulation du circuit de chauffage
(1 circuit de chauffage avec vanne de mélange)

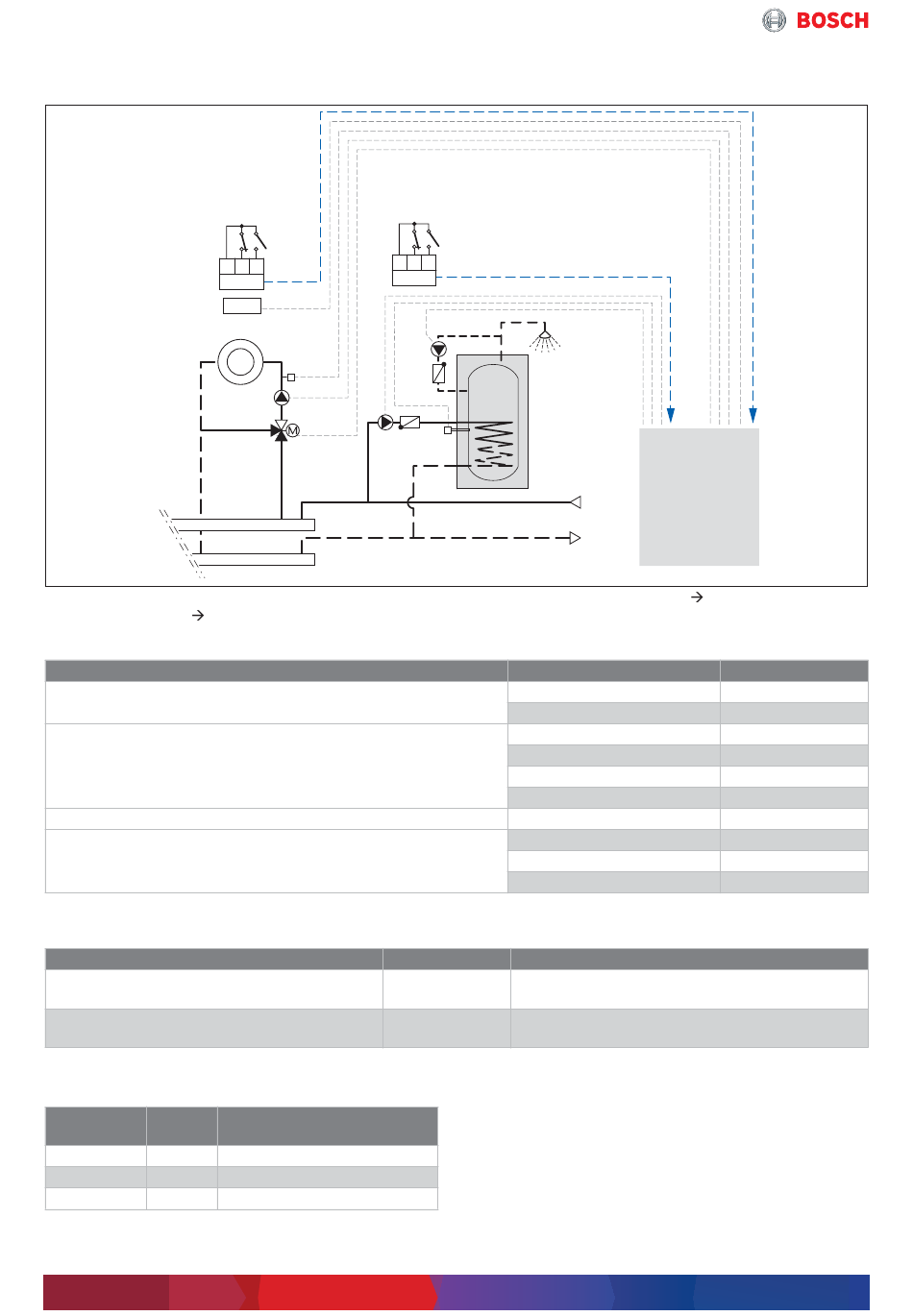

Fig. 48 Possibilités de raccordement sur le module de fonction FM-MW (schéma de connexion
abréviations
tabl. 29, page 89)
Contact externe (libre de potentiel) 1 WF
Fonction
Commutation modes chauffage/abaissement
Commutation
modes chauffage/abaissement/automatique
Message de défaut externe pompe
Message de défaut externe pompe et commutation modes chauf-
fage/abaissement
Tab. 14 Réglages pour la fonction de sélection
Contact externe (libre de potentiel) 2 WF
Fonction
Mise en température pour la désinfection
thermique ou le chargement unique
Message de défaut externe pompe de charge
ECS ou anode externe
Tab. 15 Réglages pour la fonction de sélection
7.3.2
Applications possibles module de fonction FM-MW
Régulateur
FM-MW Nombre max. par appareil de
CC 8310
Oui
CC 8311
Oui
CC 8313
Oui
Tab. 16 Applications possibles module de fonction
FM-MW
54
1 2 3
1WF
1BF
HK1
1FV
1PH
2PS
1SH
Contact
1 ... 3 fermé
1 ... 2 ouvert
régulation
1
1
1
1 2 3
2WF
2PZ
KR
KR
2FB
Contact
1 ... 3 fermé
1 ... 3 ouvert
1 ... 3 fermé
1 ... 2 fermé
Tous les contacts ouverts
Tous les contacts fermés
1 ... 2 ouvert
1 ... 2 ouvert
1 ... 3 fermé
1 ... 3 ouvert
Explication
Activation de la mise en température pour la désin-
fection thermique ou le chargement unique
Message de défaut
Système de régulation modulaire – 6720885130 (2019/05)
FM-MW
VK
RK
fig. 49, page 57 ;
Explication
Mode chauffage
Mode réduit
Mode chauffage
Mode réduit
Mode automatique
Mode chauffage
Message de défaut
Message de défaut
Mode chauffage
Mode réduit
0010009061-001
