Appareil de régulation CC 8313 pour chaudières Bosch
5.4.7
Régulation du circuit de chauffage avec appareil de régulation CC 8313
L 'appareil de régulation CC 8313 peut réguler en fonc-
tion de la température extérieure soit un circuit chau-
dière avec vanne de mélange et pompe du circuit
chaudière, soit un circuit de chauffage avec vanne de
mélange. La commande à distance BFU est utilisée pour
la régulation en fonction de la température ambiante.
Les fonctions de régulation commandent les pompes de
circulation via un signal séparé 2-points (230 VCA) et les
vannes de mélange du circuit de chauffage via un signal
séparé 3-points (230 VCA). Les courbes de chauffage
appropriées sont enregistrées dans l'appareil de régula-
tion pour les différents systèmes de chauffage standard.
L 'adaptation à la configuration de l'installation s'effectue
simplement et individuellement via l'écran tactile de
l'appareil de régulation.
Systèmes de chauffage réglables
• Radiateurs/Sol
– Calcul automatique de la courbe de chauffage
adapté au système de chauffage
• Pied de courbe
– Régulation préalable des circuits de ventilation ; la
courbe de chauffage relie linéairement 2 points, la
valeur de la température de départ dépend de la
température extérieure
• Constant
– Préréglage des circuits d'aération ou du chauffage
de la piscine ; le chauffage reste toujours constant
à une température de consigne de départ, indépen-
damment de la température extérieure
• Pièce
– La valeur de consigne de la température de départ
ne dépend que de la température d'ambiance
mesurée
• Circuit primaire (en préparation, informations détail-
lées
page 50)
5.4.8
CC 8313 : fonction spéciale « Séchage chape » pour un circuit de chauffage au sol avec vanne de mélange
Le système de régulation CC 8000 permet de sécher la
chape via un programme de chauffage séparé lorsque le
chauffage au sol est raccordé. Le séchage de la chape ne
T
VL
60°C
50°C
40°C
30°C
20°C

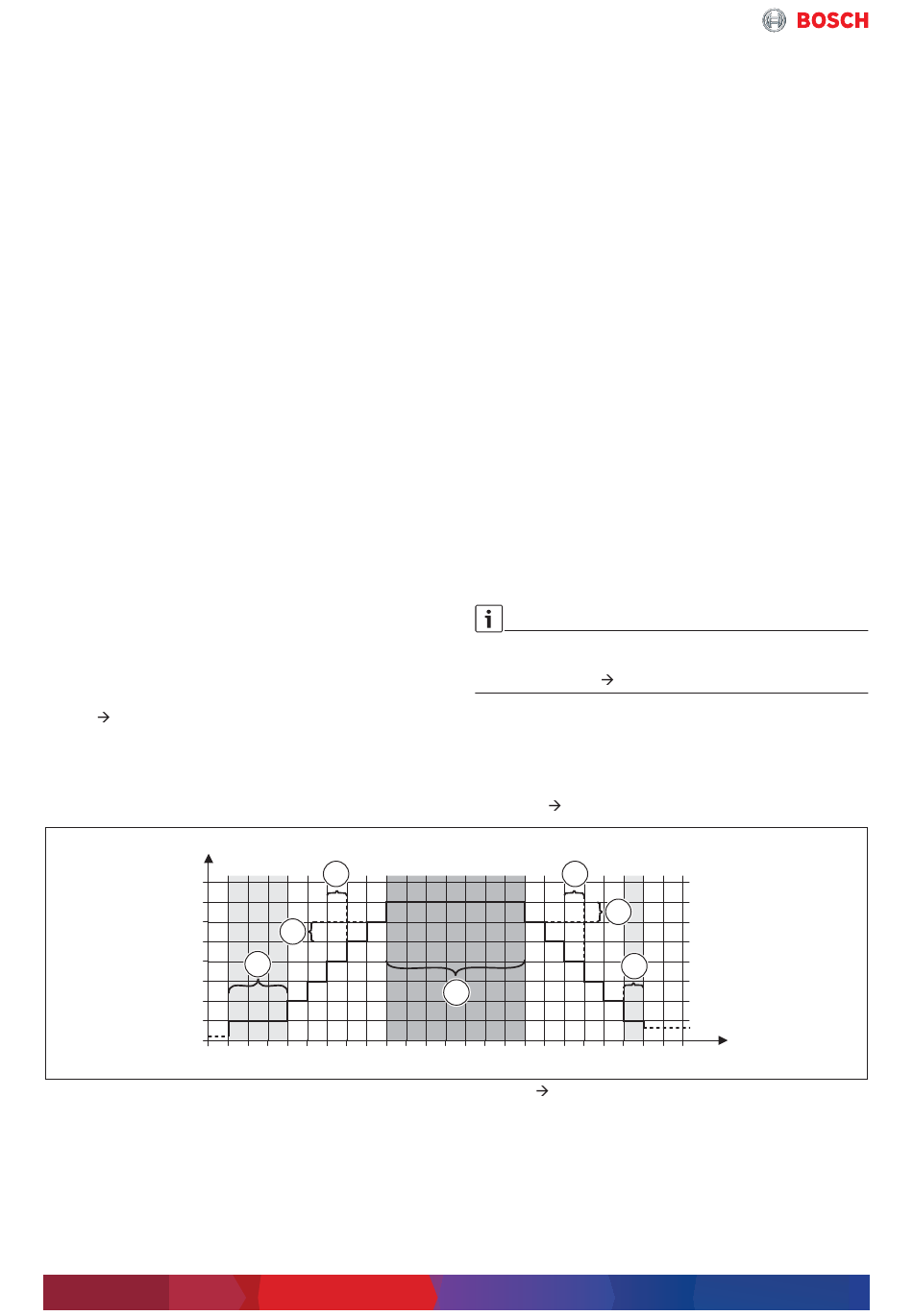

Fig. 27 Séchage de la chape (détails des paramétrages de cette fonction
[1]
Température au démarrage, maintien de la phase
de démarrage
[2]
Augment temp de
[3]
Augmentation
[4]
Température maximale, maintien de la température
maximale
30
3
2
1
0
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
Chaque fonction du circuit de chauffage peut être adap-
tée via d'autres fonctions aux exigences de l'installation
• Adaptation de la température d'abaissement selon
DIN EN 12831
• Différents types d'abaissement pour les modes abais-
sement ou nuit
• Compensation de la température ambiante
La norme DIN EN 12831 est la norme européenne pour
le calcul de la charge calorifique des bâtiments. Selon
DIN EN 12831, pour les pièces non chauffées en perma-
nence, il faut tenir compte d'un supplément pour la
détermination des générateurs de chaleur et des sur-
faces de chauffage. CC 8000 permet de désactiver la
phase d'abaissement pour chaque circuit de chauffage si
la valeur est inférieure à la température extérieure modé-
rée réglable. Ceci permet d'empêcher un refroidisse-
ment trop important des pièces d'habitation. Par
conséquent, le supplément pour une puissance de mise
en température plus élevée n'est pas nécessaire pour la
détermination de la chaudière.
Pour chaque circuit de chauffage ainsi que pour la pro-
duction d'eau chaude sanitaire, une fonction congés
peut être programmée avec de nombreuses possibilités
de réglage y compris un calendrier annuel. Il est possible
d'entrer jusqu'à 12 périodes de congés séparées. La
régulation CC 8000 peut ainsi s'adapter à différents
comportements d'utilisation pendant la période des
congés.
Informations complémentaires concernant les fonctions
dans la section description des fonctions du module de
fonction FM-MM (
page 46).
peut être réalisé que pour un circuit de chauffage au sol
avec vanne de mélange.
Exemple (
fig. 27)
5
6
4
notice d'installation de l'appareil de régulation)
[5]
Abaissement
[6]
Abaissement de
[7]
Température minimale, maintien de la température
minimale
t
Durée en jours
T
Température de départ
VL
Système de régulation modulaire – 6720885130 (2019/05)
7
