Module de cascade FM-CM (exemple 4) : régulation de chaudières avec CC 8000 et EMS
Condens 7000 F GC7000F 75 ... 300 + MX25

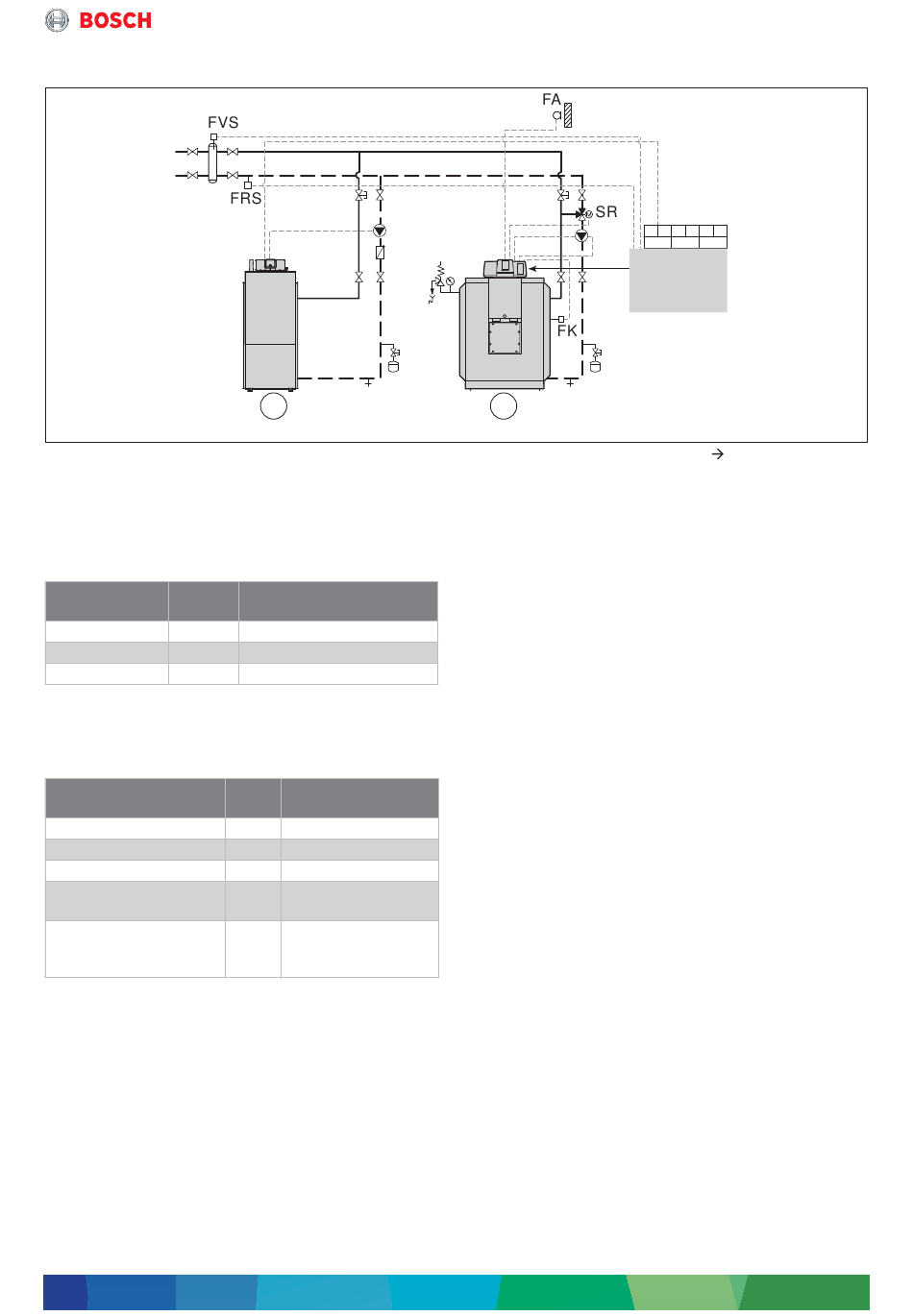

Fig. 65 Possibilités de raccordement sur le module de cascade FM-CM (exemple 4) ; abréviations
[1]
Chaudière avec adresse 1 (raccordement aux
bornes EMS1 du module de cascade FM-CM)
[2]
Chaudière avec adresse 0
7.5.2
Utilisations possibles du module de cascade
FM-CM
Régulateur
FM-CM
CC 8310
Non
CC 8311
Oui
CC 8313
Oui
Tab. 21 Utilisations possibles du module de cascade
FM-CM
7.5.3
Caractéristiques techniques du module de
cascade FM-CM
Tension de service
Fréquence
Puissance absorbée
Kit de sonde stratégique
FVS/FRS ; sonde NTC
Raccordement chau-
dière
Tab. 22 Caractéristiques techniques du module de cas-
cade FM-CM
Système de régulation modulaire – 6720885130 (2019/05)
1
Nombre max. par appareil
de régulation
–
4
4
Unité
Module de cascade
FM-CM
V CA
230 (± 10 %)
Hz
50 (± 4 %)
VA
2
mm
Ø 9
–
EMS 1.0 (non compa-
tible avec EMS 2.0 –
MX25)
0
2
Logano GE... + CC 8311
Modules de fonction
1 2
... ...
1 2
EMS1 ...
EMS4
FM-CM
0010019485-001
tabl. 29, page 89)
