A
ϑ
[°C]
VK
ϑ
VK,Soll
ϑ
VK,Ist
II
I
B
ϑ
[°C]
VK
ϑ
VK,Soll
ϑ
VK,Ist
I

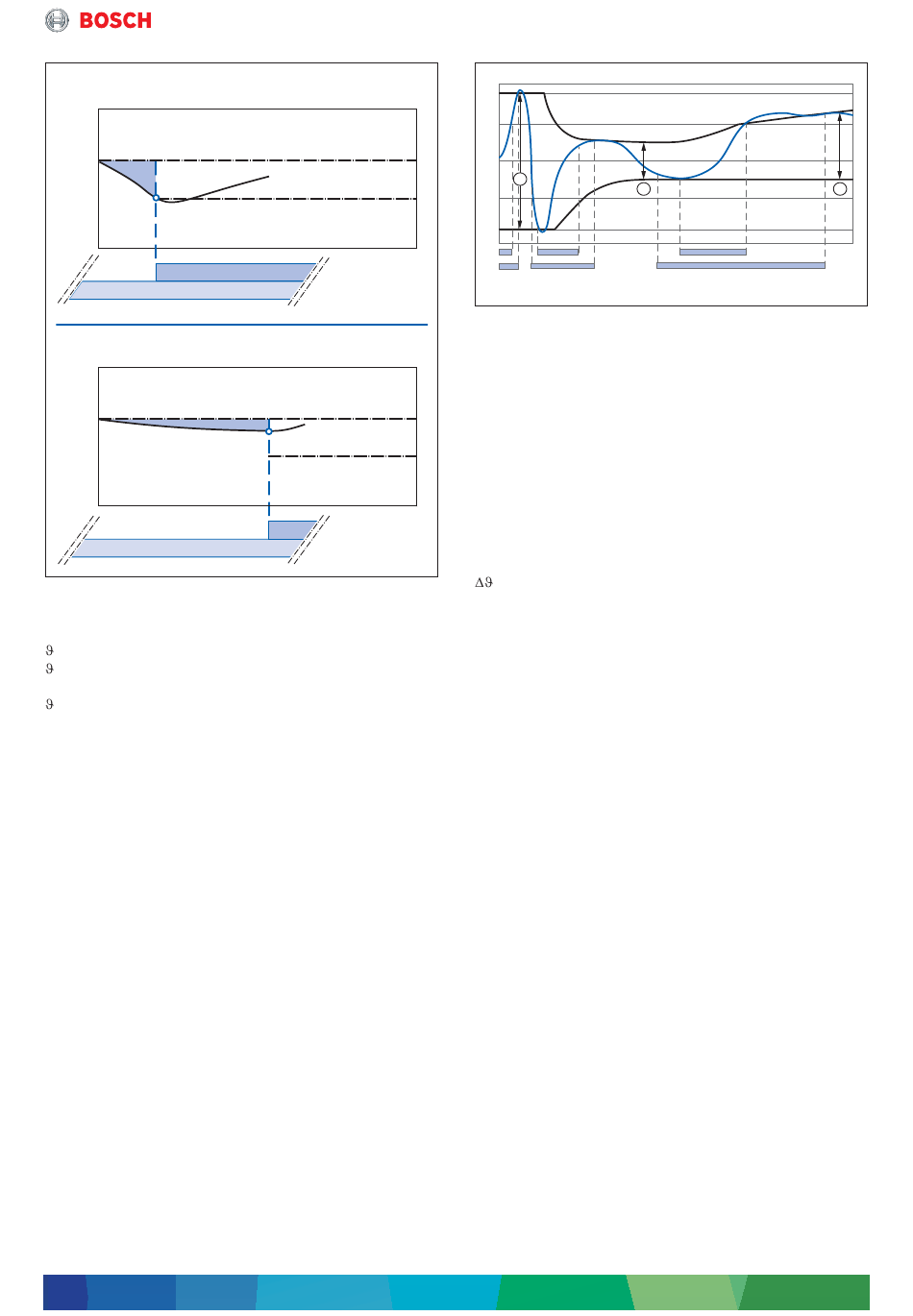

Fig. 36 Principe de fonctionnement de la différence de
commutation dynamique avec différentes dérives
de régulation
Température de départ de l'eau de chaudière
VK
Valeur réelle sur la sonde de température de
VK,Ist
départ
Valeur de consigne pour la sonde de tempéra-
VK,Soll
ture de départ
t
Durée
A
Grande dérive de régulation
B
Petite dérive de régulation
I
Allure de brûleur I
II
Allure de brûleur II
Système de régulation modulaire – 6720885130 (2019/05)
Appareil de régulation CC 8311 pour chaudières au sol avec brûleur externe
t [s]
t [s]
II
6 720 645 180-04.1il
Δϑ [K]
8
a
7
1
b
2
–7
a
–8
II
I
Fig. 37 Evolution de la différence de commutation effec-
tive (optimisée)
[1]
Cas 1 : commutation de l'allure 1 et 2 par une diffé-
rence de commutation fixe
[2]
Cas 2 : commutation de l'allure 1 et 2 par une diffé-
rence de commutation dynamique
[3]
Cas 3 : commutation par une différence de commu-
tation fixe (allure 2) et une différence de commuta-
tion dynamique (allure 1)
a
Différence de commutation effective
b
Température de départ consigne
I
Allure de brûleur 1
II
Allure de brûleur 2
t
Durée
Différence de température
6.4.5
Production d'ECS avec appareil de régulation
CC 8311
L 'appareil de régulation CC 8311 dans sa version de base
permet de réguler la production d'ECS via une pompe de
charge ECS. Une deuxième production d'eau chaude
sanitaire est possible en complétant avec un module de
fonction FM-MW.
Des programmes horaires séparés garantissent une
adaptation flexible pour
• Production d'eau chaude sanitaire au choix, soit en
priorité soit parallèlement au chauffage
• Pompe de bouclage
• Désinfection thermique
• Mise en température quotidienne
6.4.6
Régulation du circuit de chauffage avec appa-
reil de régulation CC 8311
L 'appareil de régulation CC 8311 permet de réguler en
fonction de la température extérieure soit un circuit
chaudière avec vanne de mélange et pompe du circuit
chaudière, soit un circuit de chauffage avec vanne de
mélange.
La commande à distance BFU est utilisée pour la régula-
tion en fonction de la température ambiante.
Les fonctions de régulation commandent les pompes de
circulation via un signal séparé 2-points (230 VCA) et les
vannes de mélange du circuit de chauffage via un signal
séparé 3-points (230 VCA). Les courbes de chauffage
appropriées sont enregistrées dans l'appareil de régula-
tion pour les différents systèmes de chauffage standard.
L 'adaptation à la configuration de l'installation s'effectue
simplement et individuellement via l'écran tactile de
l'appareil de régulation.
3
t [s]
0010009556-001
41
