9.7.44 Estimation du débit (4.3.23)

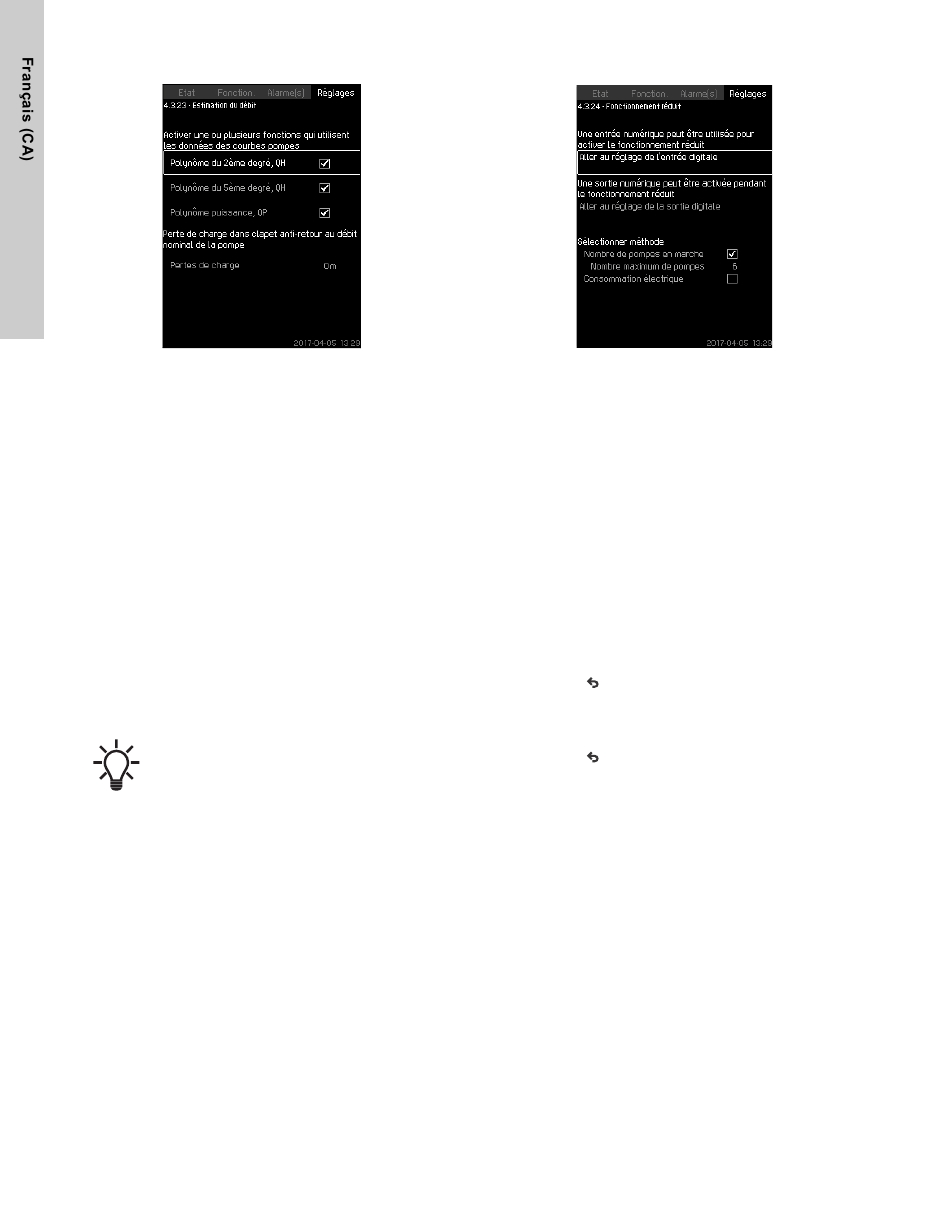

Fig. 102Estimation du débit
Description
Comme décrit à la section 9.7.41 Données courbe pompe
(4.3.19), le CU 352 peut optimiser le fonctionnement selon les
courbes de performance et les données du moteur. Sur cet écran,
vous pouvez sélectionner les types de courbes que le CU 352 uti-
lise pour l'optimisation si elles sont disponibles.
À débit élevé, il peut y avoir une perte de charge considérable
entre la bride de refoulement de la pompe et le capteur de pres-
sion. Cette perte est due aux clapets anti-retour et aux coudes
dans la tuyauterie. Pour améliorer l'estimation du débit de l'instal-
lation, il faut compenser la différence entre la pression différen-
tielle mesurée et la pression différentielle réelle dans la pompe.
Ceci est réalisable en entrant la perte de charge dans les clapets
anti-retour et les coudes de la tuyauterie au débit nominal d'une
pompe.
Plage de réglage
• Polynôme du 2ème degré, QH
• Polynôme du 5ème degré, QH
• Polynôme puissance, QP
• Pertes de charge
Il est possible de sélectionner plusieurs types de
courbes, puisque le CU 352 détermine une priorité
selon les données disponibles.
Réglage par l'intermédiaire du panneau de commande
• Réglages > Fonctions, secondaires > Estimation du débit.
Réglage d'usine
Tous les polynômes sont sélectionnés.
58
9.7.45 Fonctionnement réduit (4.3.24)
Fig. 103Fonctionnement réduit
Description
Cette fonction permet de limiter le nombre de pompes en fonc-
tionnement, ou pour les systèmes MPC-E, de limiter la consom-
mation électrique. La limite est activée par une entrée numérique.
Plage de réglage
• Réglage de l'entrée numérique
(4.3.7)).
• Réglage de la sortie numérique
(4.3.9)).
• Nombre maximum de pompes en fonctionnement.
• Consommation d'énergie maximale.
Réglage par l'intermédiaire du panneau de commande
• Réglages > Fonctions, secondaires > Fonctionnement réduit.
1. Sélectionner : Aller au réglage de l'entrée digitale.
2. Sélectionner l'entrée numérique.
3. Sélectionner : Fonctionnement réduit.
4. Appuyer sur 2 x.
5. Sélectionner : Aller au réglage de la sortie digitale.
6. Sélectionner la sortie numérique.
7. Sélectionner : Fonctionnement réduit.
8. Appuyer sur 2 x.
9. Régler : Nombre de pompes en marche ou Consommation
électrique.
Réglage d'usine
Aucune entrée numérique n'est sélectionnée (désactivée).
(9.7.27 Entrées digitales
(9.7.32 Sorties digitales
