9.7.2 Régulateur PI (4.1.1)

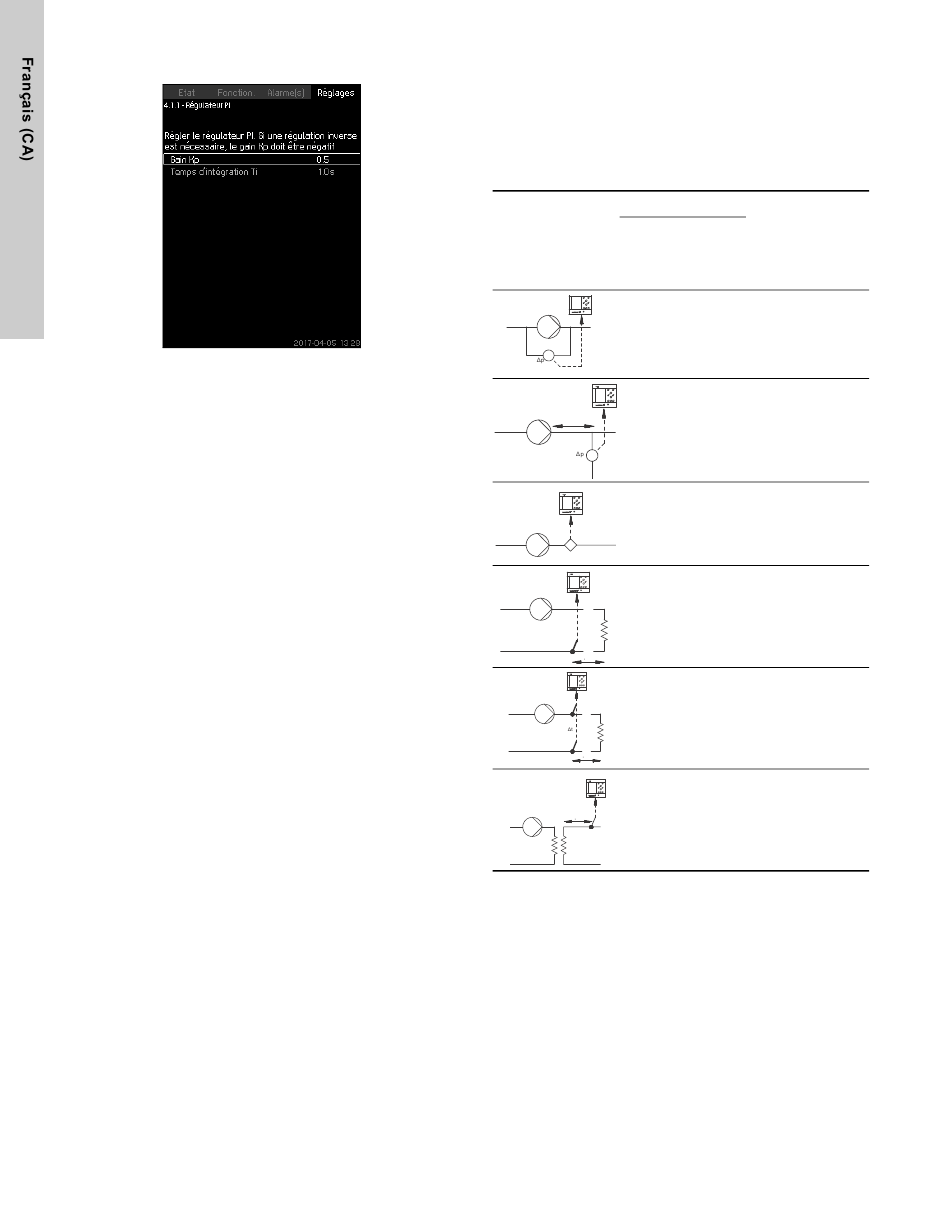

Fig. 45 Régulateur PI
Description
Le système inclut un régulateur PI standard qui assure la stabilité
de la pression et sa correspondance avec le point de consigne.
Il est possible d'ajuster le régulateur PI s'il faut une réaction plus
rapide ou plus lente aux changements de consommation.
Pour obtenir une réaction plus rapide, augmenter Kp et réduire Ti.
Pour obtenir une réaction plus lente, réduire Kp et augmenter Ti.
Plage de réglage
• "Gain Kp": -30 à 30.
Remarque : Pour une régulation inversée, régler Kp sur une
valeur négative.
• " Temps d'intégration Ti ": 0,1 à 3 600 secondes.
Réglage par l'intermédiaire du panneau de commande
• Réglages
• Fonctions, régulateur primaire
• Régulateur PI.
1. Régler "Gain Kp " et " Temps d'intégration Ti ".
Remarque : Il est généralement inutile d'ajuster Kp.
Réglage d'usine
Le réglage de Kp et Ti dépend du système et de l'application.
Réglages du régulateur PI pour la surpression
Si l'application a été réglée pour une surpression dans l'assistant
de démarrage, les valeurs suivantes Kp et Ti sont automatique-
ment réglées :
• Kp : 0,5
• Ti : 1 seconde.
32
Réglages du régulateur PI pour le chauffage et le
refroidissement
Si une autre application que la surpression a été sélectionnée
dans l'assistant de démarrage, les valeurs Kp et Ti sont automati-
quement réglées selon le tableau ci-dessous. Étant donné que le
système ignore la longueur de la tuyauterie, les paramètres par
défaut sont réglés selon une longueur de tuyauterie (L1 ou L2) de
16 pi (5 mètres).
Installa-
Système/applica-
tion de
tion
chauf-
1)
fage
L [m]
1
Q
0,5
t
L [m]
L [m]
0,5
L [m]
t
1)
Les systèmes de chauffage sont des systèmes dans lesquels
une augmentation des performances de la pompe entraîne
une augmentation de la température au capteur.
2)
Les systèmes de refroidissement sont des installations dans
lesquelles une augmentation des performances de la pompe
entraîne une baisse de la température au capteur.
L1: Distance en [pi (m)] entre la pompe et le capteur.
L2: Distance en [pi (m)] entre l'échangeur de chaleur et le cap-
teur.
∆P : Mesure de la pression différentielle.
Q: Mesure du débit.
t: Mesure de la température.
∆t : Mesure de la température différentielle.
Kp
Installa-
Ti
tion de
[secondes]
climati-
2)
sation
0,5 1
L1 < 16 ft(5 m): 1
0,5 L1 > 16 ft(5 m): 3
L1 > 33 ft (10 m): 5
0,5 1
-0,5 10 + 5L2
0,5 10 + 5L2
-0,5 30 + 5L2
