9.3 Description des fonctions

La description des fonctions est basée sur les quatre menus prin-
cipaux de l'unité de commande CU 352 :
•

Etat

•

Fonction.

•

Alarme(s)

• Réglages.
Les fonctions s'appliquent à toutes les variantes de commande
sauf indication contraire.

9.4 Etat (1)

L'affichage d'état initial est présenté ci-dessous. Cet écran
s'affiche lorsque le courant est activé et apparaît si vous n'avez
pas appuyé sur les boutons du panneau de commande pendant
15 minutes.
E
I
C
D

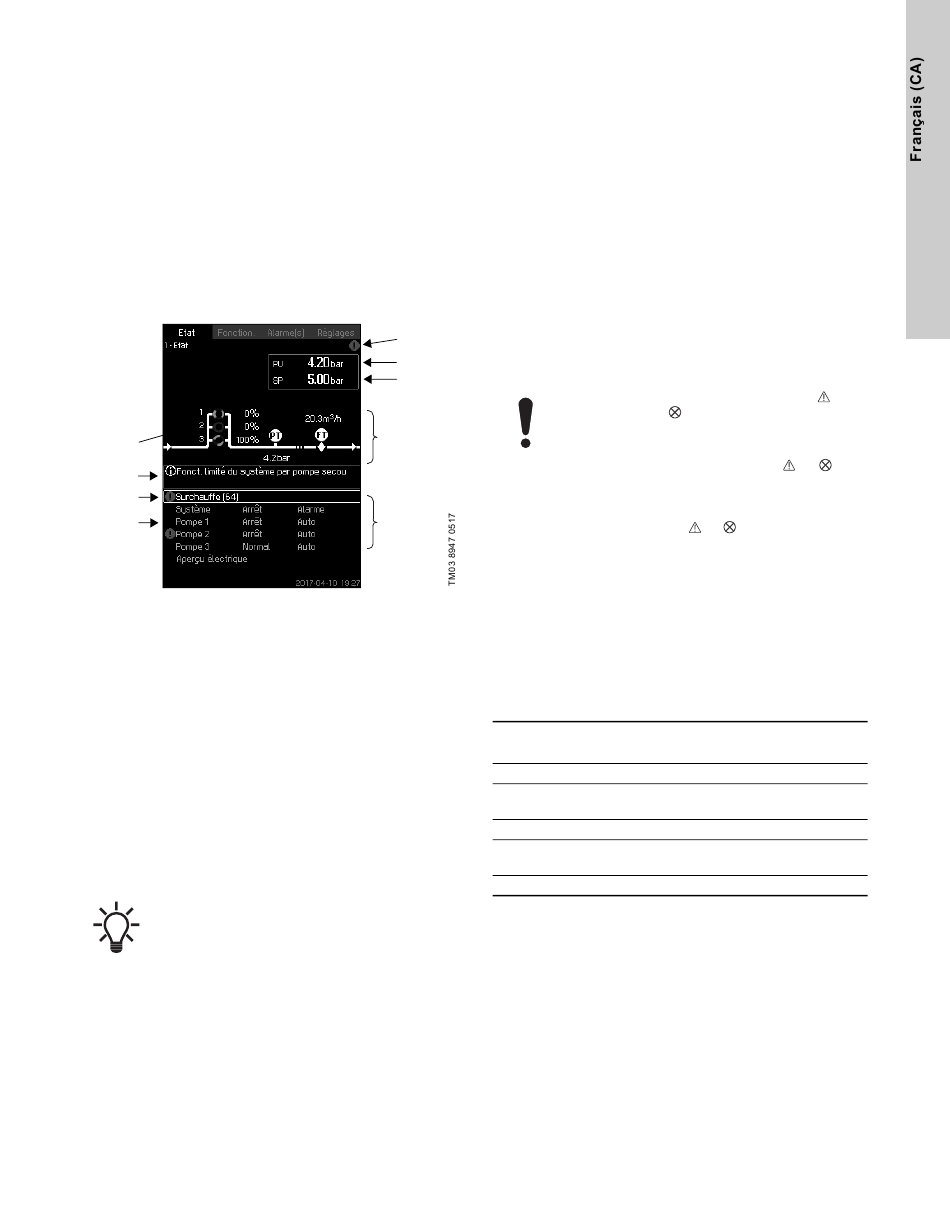

Fig. 14 Etat
Description
Aucun réglage ne peut être effectué dans ce menu.
La valeur réelle (valeur de traitement, PV) du paramètre de com-
mande, en général la pression de refoulement, est affichée en
haut à droite (G) avec le point de consigne sélectionné (SP) (H).
La moitié supérieure de l'écran (A) affiche une illustration gra-
phique du système de pompage. Les paramètres de mesure
sélectionnés sont affichés avec un symbole de capteur et la
valeur réelle.
Dans les systèmes MPC-E dans lesquels la pression différentielle
entre les pompes et les données de la courbe de la pompe sont
connues, l'écran affiche le débit estimé lorsque le débit et la
vitesse des pompes sont compris dans une plage où il est pos-
sible d'estimer le débit.
≈ : Cela indique que le débit est une valeur estimée.
Le débit estimé peut différer d'une valeur mesurée.
Au milieu de l'écran, un champ d'information (I) s'affiche si l'un
des événements suivants survient :
• Fonct. limité du système par pompe secours
• Influence pression proportionnelle active
• Influence externe du point consigne active
• Autre point de consigne actif
• Surpression bas débit active
• Pression décharge active
• Programme horloge actif
• Commande à distance via GENI (RS-485)
• Limitée en raison du fonctionnement réduit
• Arrêt - Faible demande.
La moitié inférieure de l'écran (B) affiche les éléments suivants :
• l'alarme active la plus récente, le cas échéant, et la cause de
l'erreur avec le code d'erreur entre parenthèses;
• l'état du système avec le mode de fonctionnement réel et la
F
source de régulation;
G
• l'état de la pompe avec le mode de fonctionnement réel.
H
En cas d'erreur, le symbole d'avertissement
symbole d'alarme
la cause et le code d'erreur, par exemple " Sur-
A
chauffe (64) ".
Si l'erreur concerne l'une des pompes, le symbole
s'affiche également en face de la ligne d'état (D) de la pompe en
question. En même temps, l'indicateur d'état de la pompe (E)
change de couleur et devient jaune ou rouge, comme décrit dans
B
le tableau ci-dessous. Le symbole
la ligne supérieure de l'écran (F). Tant que la défaillance existe,
ce symbole est affiché sur la ligne supérieure de tous les écrans.
Pour ouvrir une ligne du menu, sélectionner la ligne avec [ ∨ ] ou
[ ∧ ] et appuyer sur [OK].
L'écran permet d'ouvrir des écrans d'état indiquant les éléments
suivants :
• alarmes réelles;
• état du système;
• état de chaque pompe.
Description de l'état de la pompe
Indicateur d'état de la
pompe
Vert, en rotation
Vert, en permanence
Jaune, en rotation
Jaune, en permanence
Rouge, en permanence
s'affiche dans la ligne (C) avec
ou
ou s'affiche à droite dans
Description
La pompe fonctionne.
La pompe est prête (ne fonctionne
pas).
Avertissement. La pompe fonctionne.
Avertissement. La pompe est prête
(ne fonctionne pas).
Alarme. La pompe est arrêtée.
ou le
