Source de régulation
Vous pouvez régler le système pour la commande à distance par
l'intermédiaire d'un bus externe (en option). Dans ce cas, vous
devez régler un point de consigne et un mode de fonctionnement
par l'intermédiaire du bus.
Dans le menu " Réglages ", vous pouvez sélectionner si la
source de régulation est le CU 352 ou le bus externe.
L'état de ce réglage est affiché à l'écran " Mode de fonction. ".

9.4.4 Points de consigne (1.2.2)

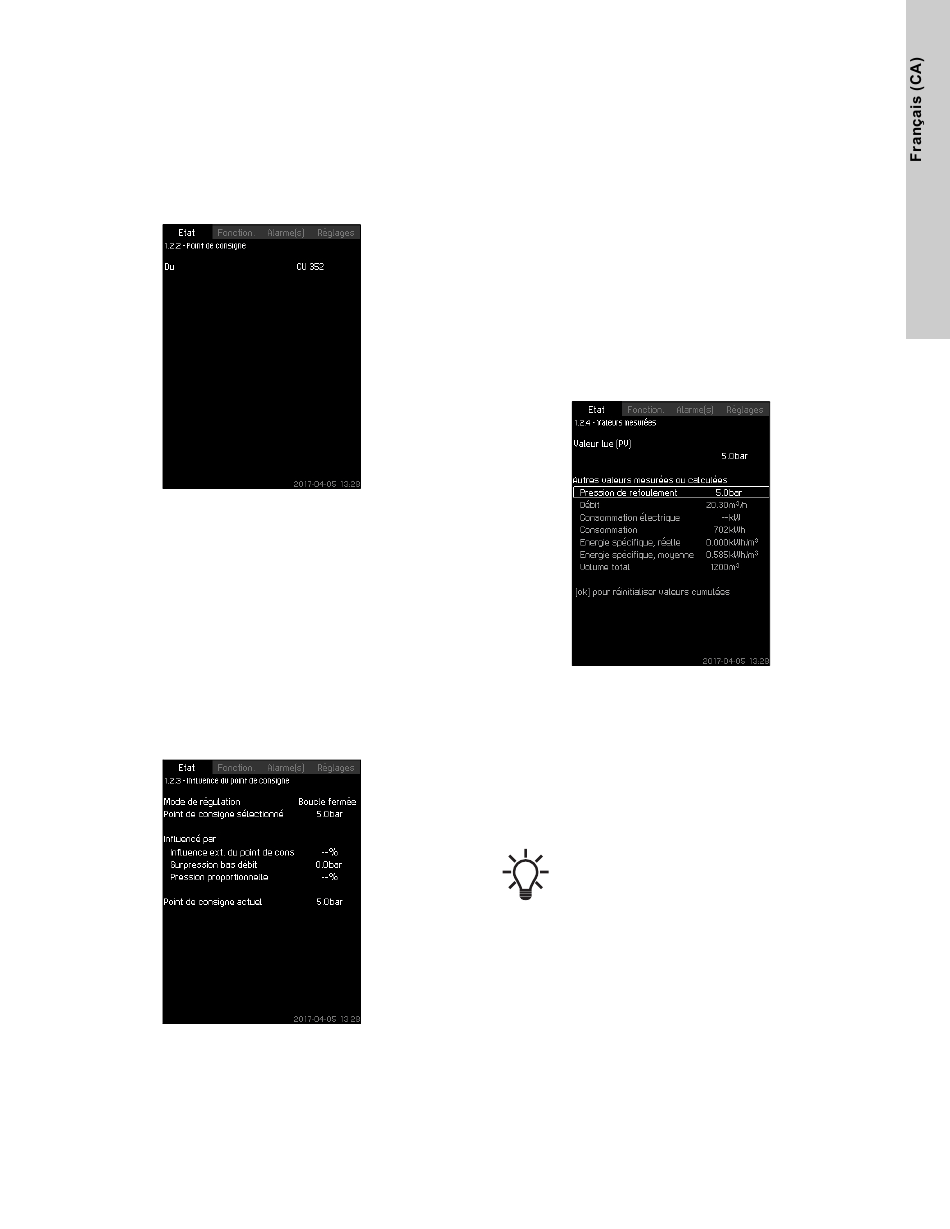

Fig. 18 Points de consigne
Description
Cet écran affiche le point de consigne sélectionné et indique s'il
vient du CU 352 ou d'un bus externe.
L'écran affiche également les sept points de consigne possibles à
partir du CU 352 (pour la commande en boucle fermée et en
boucle ouverte). Le point de consigne sélectionné est affiché
simultanément.
Puisqu'il s'agit d'un affichage d'état, aucun réglage ne peut être
effectué.
Vous pouvez modifier les points de consigne dans le menu
« Fonction. » ou " Réglages ". Voir section
consigne
(4.1.2).

9.4.5 Influence du point de consigne (1.2.3)

Fig. 19 Influence du point de consigne
Description
Le point de consigne sélectionné peut être influencé par certains
paramètres. Les paramètres sont affichés en pourcentage de 0 à
100 % ou en pression mesurée en psi. Ils peuvent seulement
réduire le point de consigne, puisque l'influence en pourcentage
divisée par 100 est multipliée par le point de consigne sélec-
tionné :
Point de consigne réel (SP) = point de consigne sélectionné x
influence (1) x influence (2) x etc.
L'écran affiche les paramètres qui influencent le point de
consigne sélectionné ainsi que le pourcentage ou la valeur
d'influence.
Vous pouvez régler certains paramètres à partir de l'écran
Influence ext. du point de cons.
sion bas débit " est réglé selon une bande marche/arrêt en pour-
centage du point de consigne réglé à l'écran
(4.3.1). Le paramètre est réglé en pourcentage à l'écran
proportionnelle
Le point de consigne réel qui en résulte (SP) est alors affiché.
9.4.6 Valeurs mesurées (1.2.4)
Fig. 20 Valeurs mesurées
9.7.3 Autres points de
Description
Cet écran donne un état général de tous les paramètres mesurés
et calculés. Dans les systèmes MPC-E avec débitmètre, l'énergie
spécifique est présentée comme une valeur moyenne et comme
une valeur réelle (valeur moyenne au cours de la dernière
minute). La valeur moyenne est basée sur le débit cumulé, affi-
ché comme volume total. Le volume total et l'énergie spécifique
moyenne peuvent être réinitialisés sur cet écran.
(4.1.3). Le paramètre " Surpres-
(4.1.7).
Les lignes " Consommation électrique " et " Consom-
mation " sont affichées uniquement pour les sys-
tèmes MPC-E.
Fonction Arrêt
Pression
21
