Exemple 2 : Réduire la limite d'arrêt, Qmin (limite de bas
débit)
• Réduire " Delta pressure for gradient ".
• Augmenter " Delta time for gradient (pump stopped) ".
• Augmenter " Delta time for gradient (pump running) ".
• Réduire " Speed reduction ".
Exemple de limite de débit réduit
Paramètre
Delta pressure for gradient
Delta time for gradient (pump stopped)
Delta time for gradient (pump running)
Speed reduction
La limite d'arrêt dépend de la taille du réservoir.
Entrée alternative
Si vous sélectionnez " Entrée alternative ", le régulateur calcule
les paramètres d'arrêt basés sur les entrées suivantes :
• point de consigne du système;
• volume total du réservoir;
• pression de prégonflage;
• débit d'arrêt souhaité.

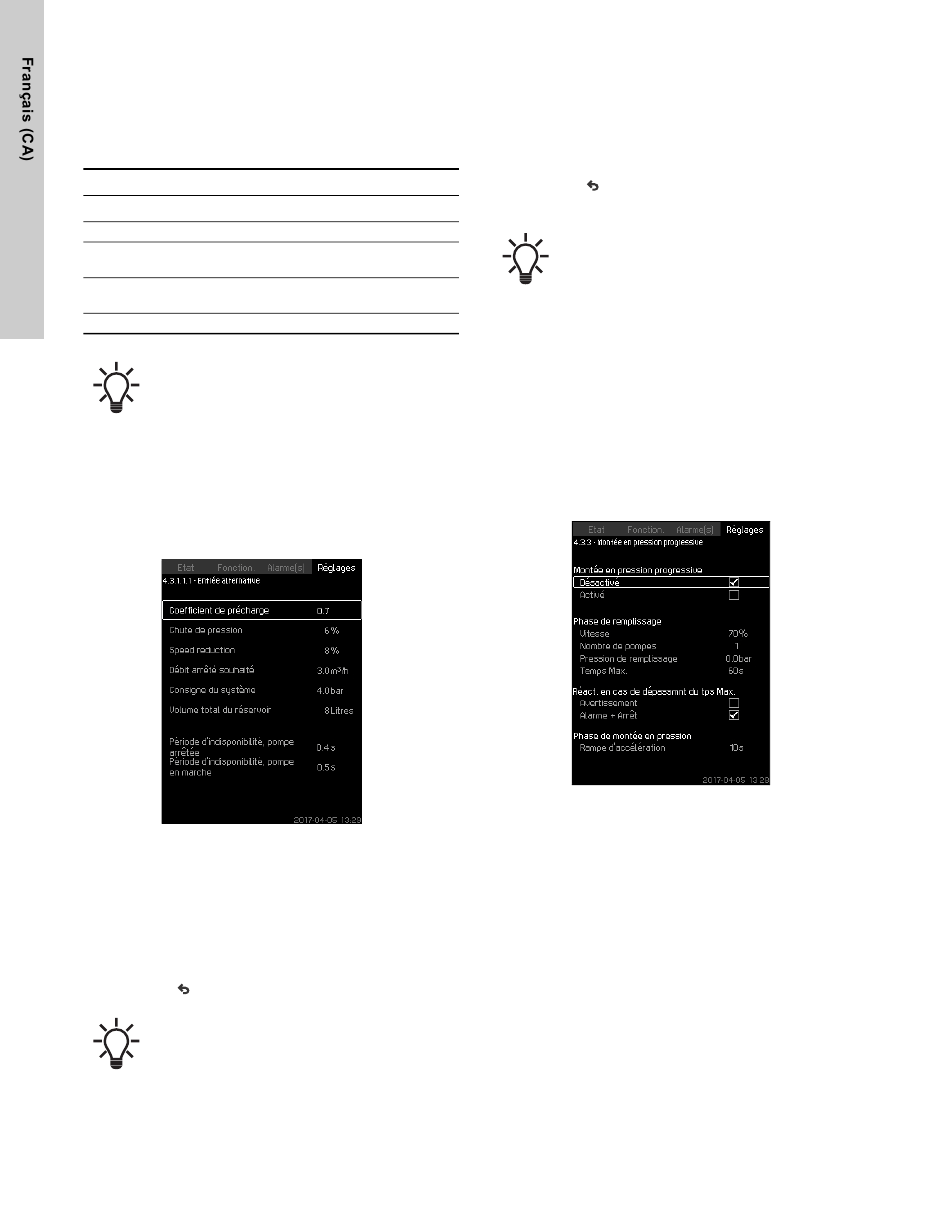

Fig. 77 Entrée alternative
Système équipé d'un contacteur de débit
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée digitale.
L'écran Entrées digitales (4.3.7)
2. Sélectionner l'entrée numérique à laquelle le contacteur de
débit est connecté.
3. Sélectionner : Flussostat.
4. Appuyer sur .
Un contact ouvert indique un bas débit.
46
Valeur
3 %
15,0
secondes
25,0
secondes
6 %
s'affiche.
Système équipé d'un débitmètre
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée analogique.
L'écran Entrées analogiques (4.3.8)
2. Sélectionner l'entrée analogique à laquelle le débitmètre est
connecté.
3. Sélectionner : Débit.
4. Appuyer sur 2 x.
5. Régler : Limite Arrêt.
En standard, il y a une hystérésis de détection de 10
secondes. Elle peut être ajustée avec les produits
PC-Tool E.
Réglage d'usine
La fonction est activée dans les applications de surpression avec
les réglages dans le tableau.
Bande de démarrage/
25 %
d'arrêt:
30 % du débit nominal d'une
Débit minimal :
pompe
Distrib. au-delà pt de
50 %
consigne:
La fonction est désactivée dans toutes les autres applications.
9.7.25 Montée en pression progressive (4.3.3)
Fig. 78 Montée en pression progressive
s'affiche.
