9.7.11 Configuration du système MPC-S (4.1.8)

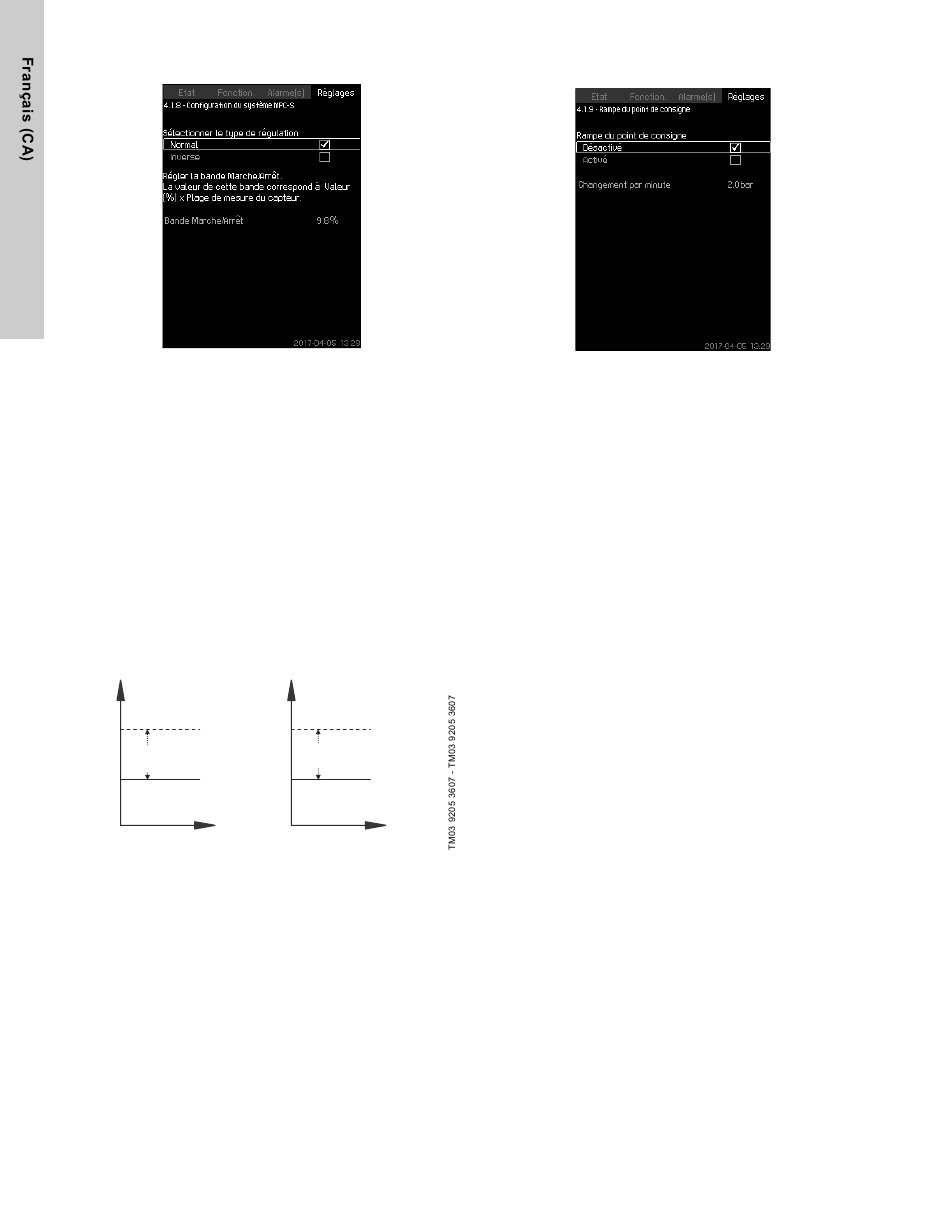

Fig. 57 Configuration du système MPC-S
Description
La fonction permet d'inverser la régulation des pompes fonction-
nant sur le réseau électrique (MPC-S). C'est-à-dire si les pompes
doivent être démarrées ou arrêtées selon la valeur réelle.
Une bande marche/arrêt doit être réglée pour utiliser cette fonc-
tion. Voir fig. 58.
Normal
Une pompe est arrêtée quand la valeur dépasse Hset + bande
marche/arrêt. Une pompe est démarrée quand la valeur passe
au-dessous de Hset. Voir fig. 58.
Inverse
Une pompe est démarrée quand la valeur dépasse Hset + bande
marche/arrêt. Une pompe est arrêtée quand la valeur passe au-
dessous de Hset. Voir fig. 58.
Normal
H [pi]
La pompe s'arrête
Bande Marche/
Arrêt
Hset
Hset
La pompe démarre
Temps [sec]
Fig. 58 Commande normale et inversée
Plage de réglage
• Sélection de la configuration (normale ou inversée).
• Bande Marche/Arrêt.
Réglage par l'intermédiaire du panneau de commande
• Réglages > Fonctions, régulateur primaire > Configuration du
système MPC-S.
1. Sélectionner : Normal ou Inverse.
2. Régler : Bande Marche/Arrêt.
Réglage d'usine
Normal.
38
Inverse
H [pi]
La pompe démarre
Bande Marche/
Arrêt
La pompe s'arrête
Temps [sec]

9.7.12 Rampe du point de consigne (4.1.9)

Fig. 59 Rampe du point de consigne
Description
Lorsque cette fonction est activée, les changements du point de
consigne sont affectés par la rampe du point de consigne et le
point de consigne change progressivement sur une période don-
née.
Cette fonction n'affecte ni " Pression proportionnelle " ni "
Influence du point de consigne ".
Plage de réglage
La fonction peut être activée et " Changement par minute " peut
être réglé.
Réglage par l'intermédiaire du panneau de commande
• Réglages > Fonctions, régulateur primaire > Rampe du point
de consigne.
1. Sélectionner : Activé.
2. Régler : Changement par minute.
Réglage d'usine
La fonction est désactivée.
