Points De Consigne Alternatifs (2.1.3) - Grundfos Hydro MPC Notice D'installation Et De Fonctionnement

Réglage par l'intermédiaire du panneau de commande
Pour régler une source de régulation externe afin de commander
le système, procéder comme suit :
• Fonction. > Réglages complémentaires > Mode de régulation.
• Sélectionner : Boucle ouverte.
1. Appuyer sur x 2.
2. Sélectionner : Arrêt
3. Régler sur 100 % : Régler pt cons. 1, boucle ouverte.
4. Réglages > Fonctions, régulateur primaire > Influence ext. du
point de cons. > Aller au réglage de l'entrée analogique.
5. Sélectionner l'entrée analogique et la plage.
6. Sélectionner :
• Valeur d'entrée mesurée. L'écran 4.3.8.1.1 s'affiche.
• Sélectionner : Signal 0-100 %.
7. Appuyer sur .
8. Régler la valeur minimale et maximale du capteur.
9. Appuyer sur x 2.
10. Sélectionner :
• Paramètre d'influence
• Signal 0-100 %.
11. Appuyer sur .
12. Sélectionner : Régler la fonction influence externe. Voir aussi
section 9.7.6 Réglage de la fonction influence ext.
13. Régler le nombre de points.
14. Régler le Point 1 :
• Valeur de l'influence ext.
• Réduire le point consigne à
15. Répéter l'étape 14 pour tous les points sélectionnés.
16. Appuyer sur .
17. Régler en secondes : Temporisation filtre.
18. Sélectionner : Activé.
19. Appuyer sur x 2.
20. Sélectionner :
• Fonction.
• Normal.
Le système de pompes peut maintenant être commandé par un
régulateur externe.
Réglage d'usine
Boucle fermée.
26

9.5.4 Points de consigne alternatifs (2.1.3)

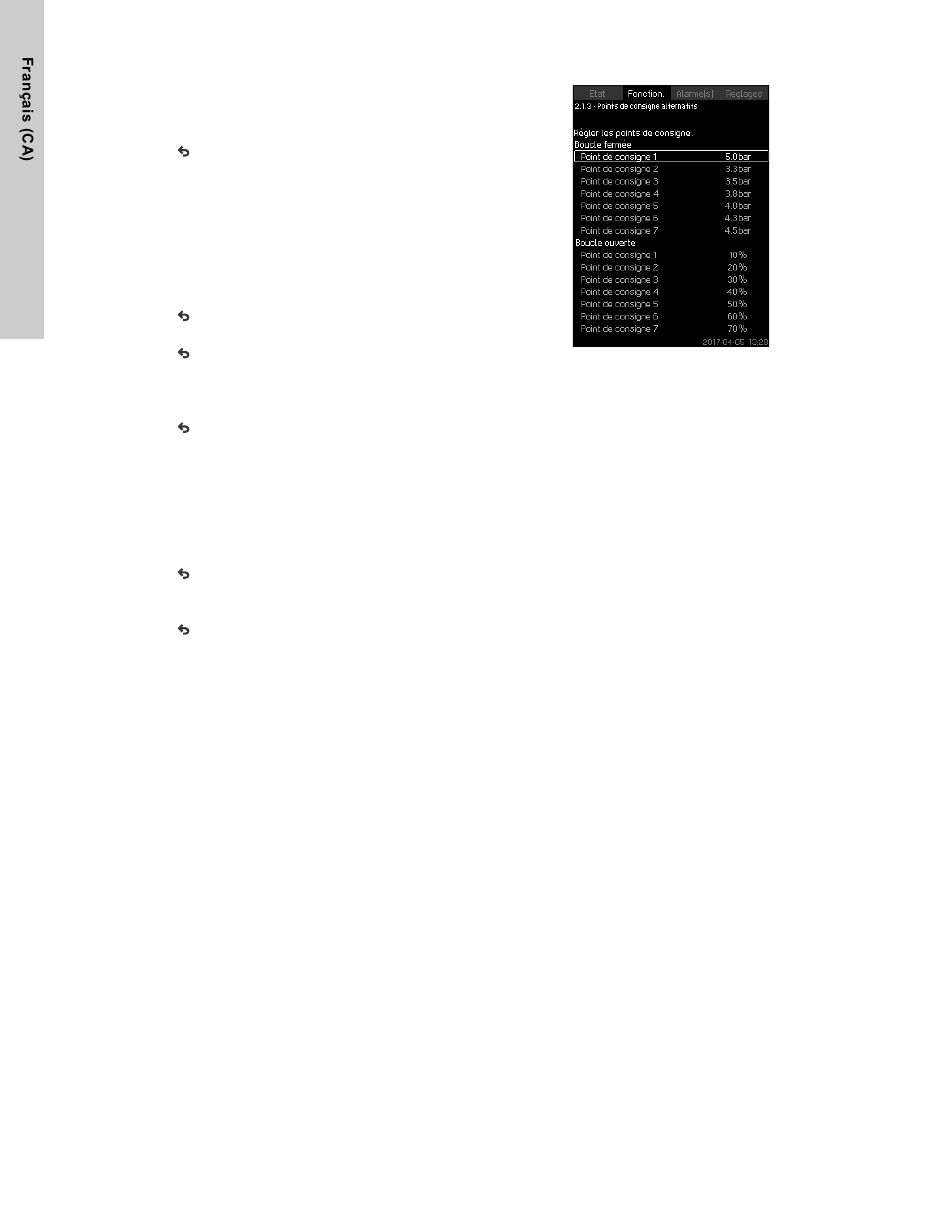

Fig. 35 Points de consigne alternatifs
Description
Outre le point de consigne primaire 1 (affiché dans l'écran 2 dans
le menu " Fonction. "), six autres points de consigne peuvent être
réglés pour la régulation en boucle fermée. Il est également pos-
sible de régler sept points de consigne pour régulation en boucle
(4.1.3.2).
ouverte.
Vous pouvez activer l'un des autres points de consigne au moyen
de contacts externes. Voir sections
consigne (4.1.2)
4.1.2.7).
Plage de réglage
La plage de réglage des points de consigne pour régulation en
boucle fermée dépend de la plage du capteur primaire. Voir sec-
tion 9.7.7 Capteur primaire
En régulation en boucle ouverte, la plage de réglage est 0 - 100
%.
Réglage par l'intermédiaire du panneau de commande
• Fonction. > Réglages complémentaires > Points de consigne
alternatifs.
Régler le point de consigne.
Réglage d'usine
Le point de consigne 1 pour régulation en boucle fermée est une
valeur adaptée au système en question.
Les autres points de consigne pour régulation en boucle fermée
sont à 44 psi (3 bar).
Tous les points de consigne pour régulation en boucle ouverte
sont de 70 %.
9.7.3 Autres points de
et 9.7.4 Autres points de consigne 2-7 (4.1.2.1 -
(4.1.4).
