9.7.5 Influence ext. du point de cons. (4.1.3)

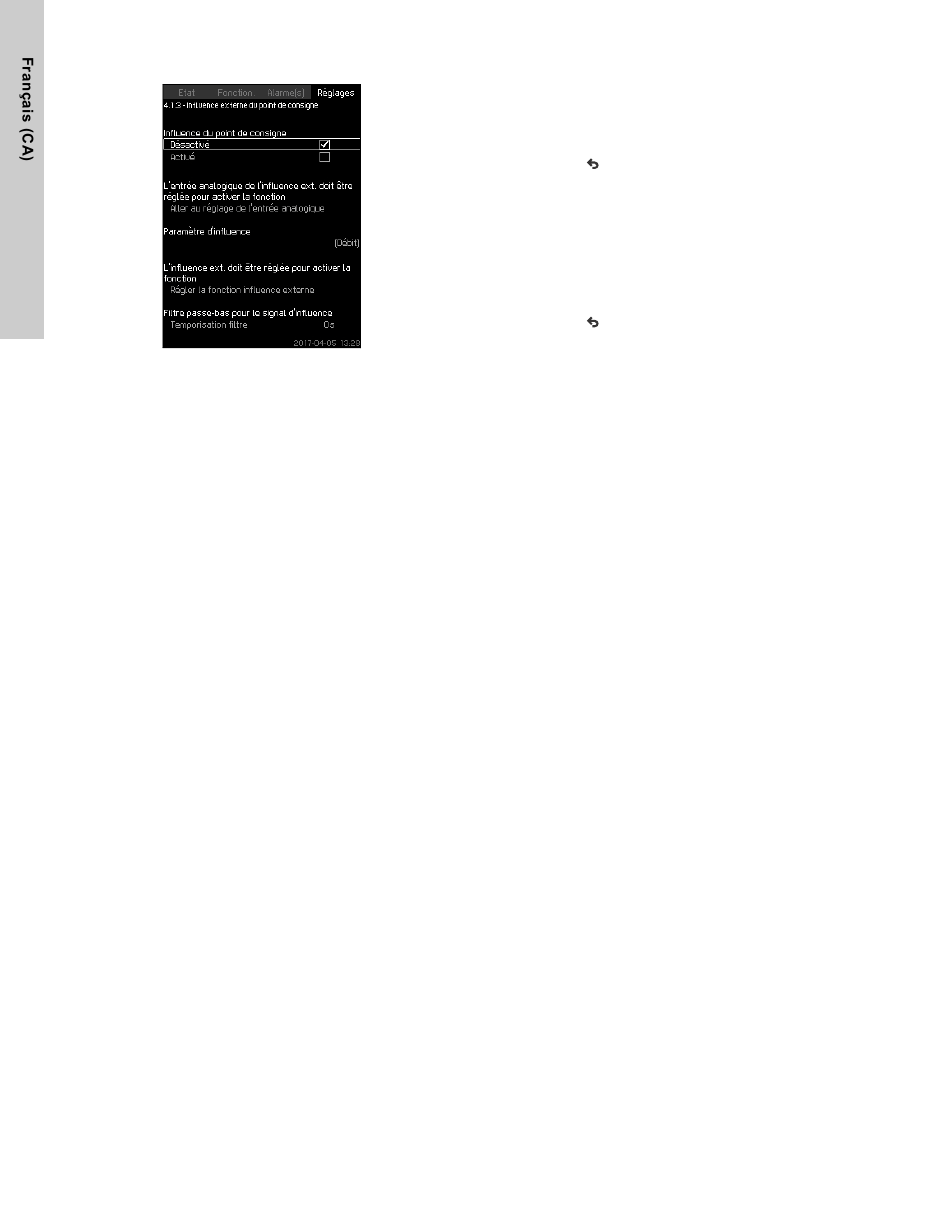

Fig. 48 Influence ext. du point de cons.
Description
Cette fonction permet d'adapter le point de consigne en laissant
les paramètres mesurés influencer le point de consigne. Généra-
lement, il s'agit d'un signal analogique provenant d'un transmet-
teur de débit ou de température, ou d'un transmetteur similaire.
Pour connaître les types de transmetteurs et leur position pos-
sible, voir la notice d'installation et de fonctionnement du régula-
teur MPC.
Par exemple, le point de consigne peut être adapté aux para-
mètres qui peuvent influencer la pression de refoulement ou la
température du système. Les paramètres qui influencent la per-
formance du système sont affichés en pourcentage de 0 à 100 %.
Ils peuvent seulement réduire le point de consigne, puisque
l'influence en pourcentage divisée par 100 est multipliée par le
point de consigne :
Point de consigne réel (SP) = point de consigne sélectionné x
influence (1) x influence (2) x etc.
Les valeurs d'influence peuvent être réglées individuellement.
Un filtre passe-bas assure un lissage de la valeur mesurée qui
influence le point de consigne. Cela stabilise les changements de
points de consigne.
Plage de réglage
• Signal 0-100 %
• Pression d'entrée
• Pression de refoulement
• Pression externe
• Pression diff., mesurée
• Pression différentielle, pompe
• Débit
• Niveau réservoir, refoulement
• Niveau réservoir, aspiration
• Temp. tuyauterie retour, ext.
• Temp. tuyauterie départ
• Temp. tuyauterie retour
• Température différentielle
• Température ambiante
• Température différentielle.
34
Réglage par l'intermédiaire du panneau de commande
• Réglages > Fonctions, régulateur primaire > Influence ext. du
point de cons. > Paramètre d'influence.
Une liste des paramètres disponibles s'affiche.
1. Sélectionner le paramètre qui va influencer le point de
consigne.
2. Appuyer sur .
3. Régler la fonction d'influence.
Voir section 9.7.6 Réglage de la fonction influence ext.
(4.1.3.2).
4. Régler le nombre de points.
5. Régler : Valeur de l'influence ext. (Point 1).
6. Régler comme pourcentage : Réduire le point consigne à
(Point 1).
7. Répéter les étapes 4 à 6 pour tous les paramètres souhaités.
8. Appuyer sur .
9. Régler en secondes : Temporisation filtre.
10. Sélectionner : Activé.
Réglage d'usine
La fonction est désactivée.
