9.4.7 Entrées analogiques (1.2.5)

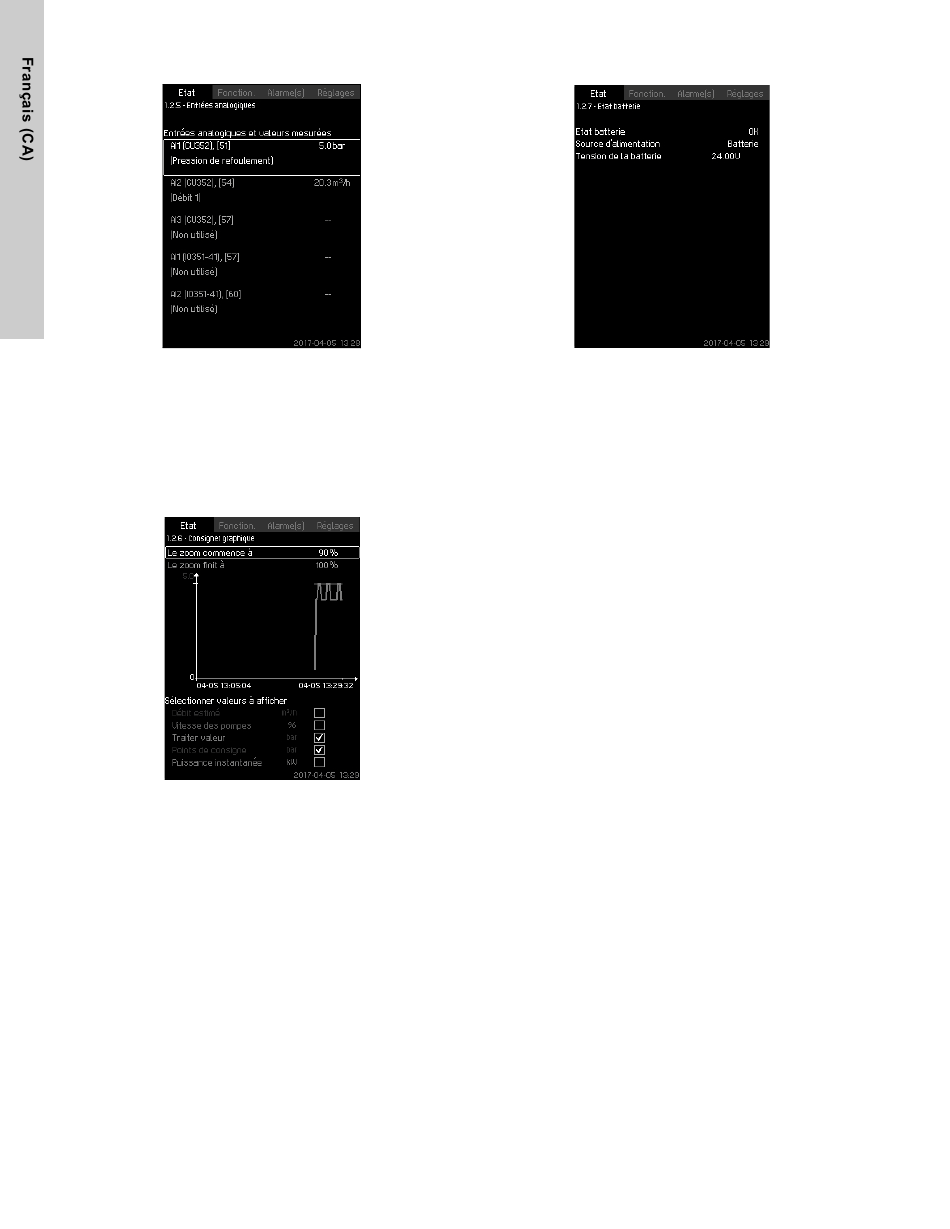

Fig. 21 Entrées analogiques
Description
Cet écran affiche une liste des entrées analogiques et des
valeurs mesurées de chaque entrée. Voir sections
analogiques (4.3.8), 9.7.30 Entrées analogiques (4.3.8.1 to
4.3.8.7) et 9.7.31 Entrées analogiques et valeurs mesurées
(4.3.8.1.1 - 4.3.8.7.1).

9.4.8 Consigner graphique (1.2.6)

Fig. 22 Consigner graphique
Description
Sur cet écran, vous pouvez voir les données consignées sauve-
gardées dans le régulateur. Sélectionner les valeurs consignées
à l'écran Consigner valeurs (4.4.9). Diverses valeurs peuvent être
affichées et l'échelle de temps peut être modifiée.
Réglage par l'intermédiaire du panneau de commande
Etat > Système > Consigner graphique
1. Régler comme pourcentage :
• Le zoom commence à
• Le zoom finit à
2. Sélectionner valeurs à afficher.
22

9.4.9 Etat batterie (1.2.7)

Fig. 23 Etat batterie
Description
Vous pouvez visualiser ici l'état de la batterie de réserve, si elle a
9.7.29 Entrées été installée.
