Kaynaklama sürecinde kaymalara karşı manşonun emniyeti için uygun bir sabitleme mekaniz-
ması kullanılmalıdır. İlgili manşon üreticisinin montaj kılavuzunun yanı sıra yerel veya ulusal yö-
nergeleri ve kurulum kılavuzlarını her zaman göz önüne alınız.
Kaynak fişi ve manşonun temas bölgeleri temiz olmalıdır. Kirli temas yerleri fişin aşırı ısınma
arızalarına yol açabilir. Hangi fiş türü veya türlerinin süren kaynaklama için gerekli olduğunu kon-
trol ediniz. Fiş kontaklarını değiştirmeden önce mutlaka elektrik fişini prizden çekin!
Tüm metal yüzeyler örtülmelidir.
6
Elektriksel Bağlantı
Yapım dağıtımlarında FI-koruma şalteri hakkındaki yönetmelikler göz önüne alınarak kaynak
cihazı yalnızca FI-şalteri (Residual Current Device, RCD) üzerinden çalıştırılmalıdır.
Şebeke veya jeneratörün maksimum 20 A için (yavaş) sigortalanmış olduğundan emin olunuz.
Uygun, izin verilen ve işaretli uzatma kabloları yalnızca aşağıdaki çapraz kesit ölçüleri ile
kullanılabilir.
20 m altında:
20 m üzerinde:
Uzatma kablosu, aşırı ısınmayı önlemek için tamamen çözülmüş ve uzatılmış halde kullanılabilir.
Gerekli olan nominal jeneratör akımı yerleştirilen aksesuarın en büyük güç girişine bağlıdır.
Bundan sonraki düzenleme için bulunulan yerdeki bağlantı şartları, ortam koşullarının yanı sıra
jeneratörün kendi güç bilgilerine de dikkat edilmelidir.
Bir jeneratörün nominal çıkış gücü, 1-fazlı, 220 – 240 V, 50/60 Hz:
d 20 - d 160 .............. 3,2 kW
d 160 - d 400 ............ 4 kW mekanik değer
d > 400 ..................... 5 kW elektronik değer
Kaynak cihazının takılabilmesi için önce jeneratör açılmalıdır. Açık devre gerilimi 240 volt
civarında olmalıdır.
Uyarı: Kaynaklama esnasında hiçbir ek kullanıcı aynı jeneratörde çalışmasın!
Kaynaklama işleminin bittikten sonra cihaz fişi önce jeneratörden çıkartılmalı daha sonra ise ka-
patılmalıdır.
7
Kullanıma Açılması ve Cihazın İşlevi
7.1
Cihazın Açılması / Başlama Ekranı
Cihaz ana şalterdeki elektriğe veya jeneratöre bağlandıktan sonra açılmalıdır. Başlama ekranı
gösterilir.
206

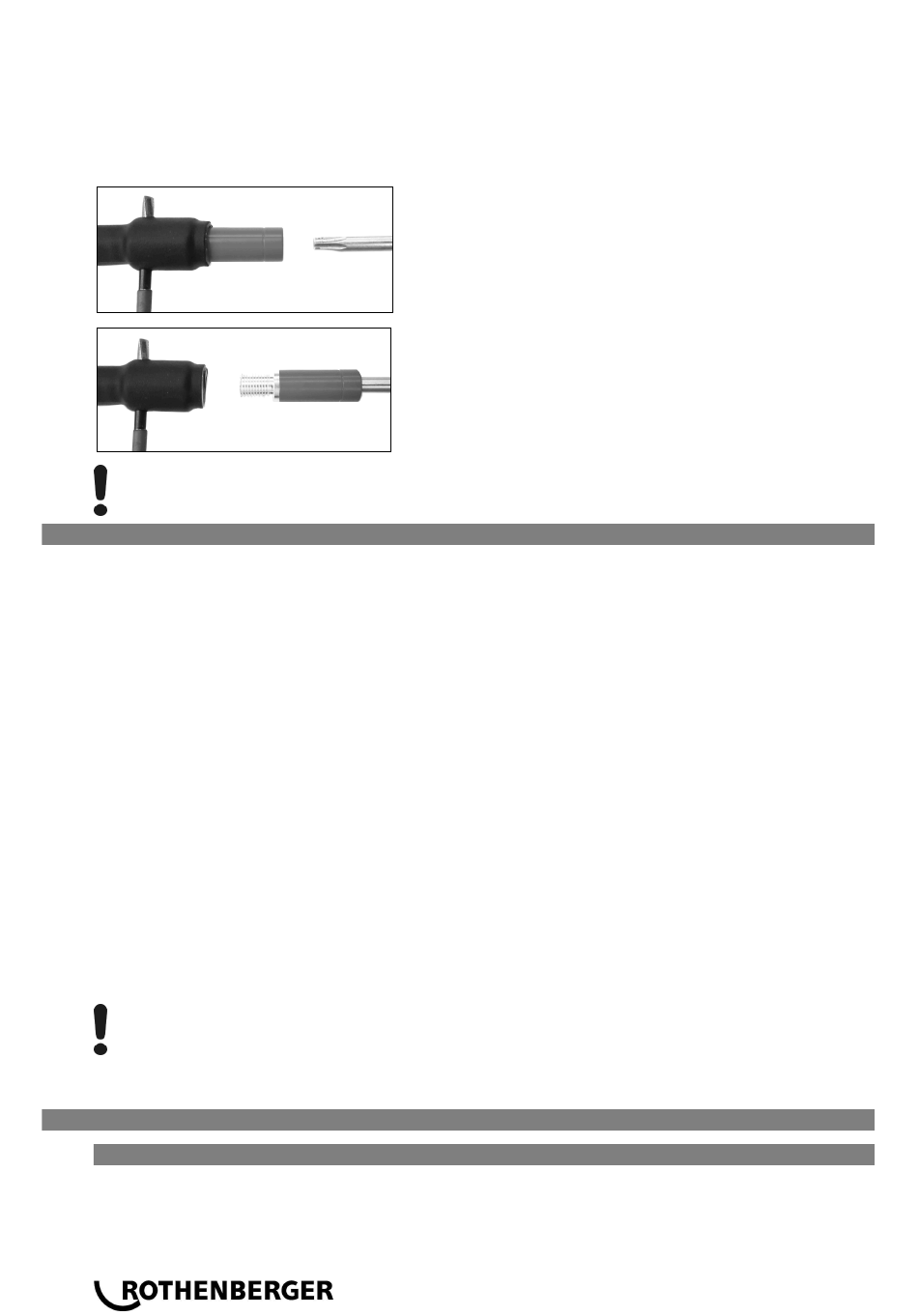

Uçları değiştirmek için bir kalem veya benzeri bir cisim
ile (Ø 3mm) cihazın yan tarafında bulunan deliğe batırın
ve sıkıca tutun. Tornavida yardımı ile Torx 15 adaptörü
sökün ve uzaklaştırın.
Kullanmak istediğiniz yeni adaptörü takın ve sonuna
kadar sıkın ve bir tornavida yardımı ile Torx 15 sıkıca
vidalayın (15 Nm) ve bundan sonra pimi tekrar uz-
aklaştırın.
1,5 mm² (tavsiye edilen 2,5 mm²); Tip H07RN-F
2,5 mm² (tavsiye edilen 4,0 mm²); Tip H07RN-F
