EntREtIEn du gROuPE ESPRESSO
toutes les 10 000 distributions ou, dans tous les cas,
tous les 6 mois, il sera nécessaire de procéder à un petit
entretien du groupe café pour optimiser son fonctionne-
ment dans le temps.
Pour effectuer les opérations d'entretien, le groupe doit
être retiré en suivant la procédure suivante :
- Débrancher le gicleur de sortie du café (2) du groupe
en le tournant de 90° par rapport à la bielle (4) et en le
tirant vers l'extérieur.
- actionner le levier (8) de blocage du groupe en le tour-
nant jusqu'à la position horizontale.
- extraire le groupe café.
D /
émoNtage RemplacemeNt Du FiltRe et Du JoiNt
supéRieuR
Pour démonter ou remplacer le filtre et le joint supérieur,
suivre la procédure suivante :
- Dévisser la vis latérale (5) de fixation de la clé (6) du
piston supérieur.
- tourner le piston supérieur (1) vers le haut.
- enlever et remplacer le joint supérieur (7).
- Dévisser le filtre supérieur (9) pour l'enlever et le rem-
placer.
D /
émoNtage RemplacemeNt Du FiltRe et Du JoiNt
iNFéRieuR
Pour démonter ou remplacer le filtre et le joint inférieur,
procéder comme suit :
- Porter manuellement le groupe dans la position de
déchargement avec le piston inférieur (12).
- Dévisser la vis centrale de fixation pour enlever le filtre
(10).
- appuyer sur la partie terminale du rail de la tige du
piston (14) pour obtenir une extra-course du piston
inférieur (12).
- Faire pression avec un petit tournevis pour retirer le
piston inférieur (12) de la tige du piston (14) en faisant
attention de ne pas endommager le piston ou les élé-
ments d'étanchéité.
- enlever et remplacer le joint inférieur (13).
-
.
1
2
3
4

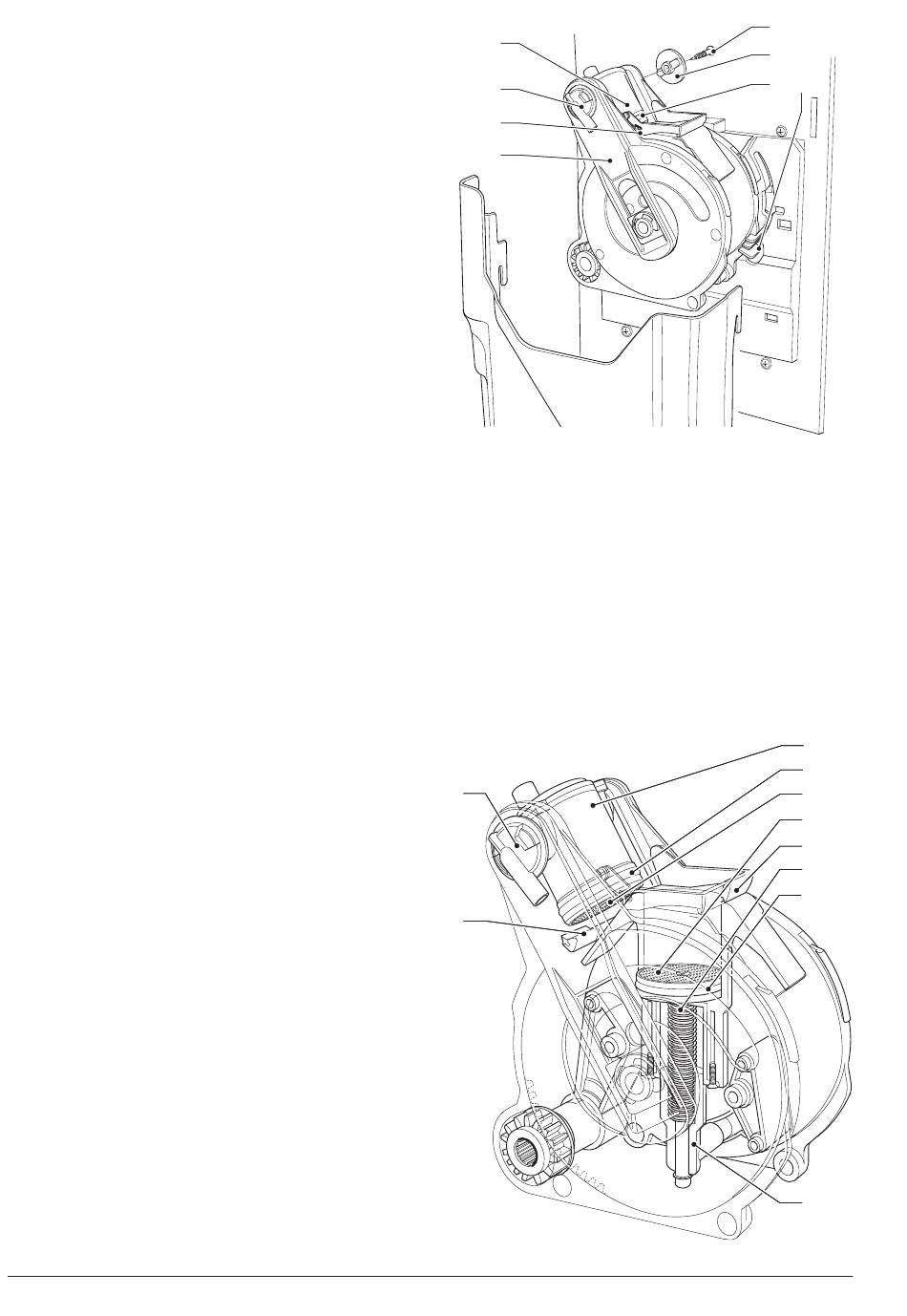

Fig. 31
1- Piston supérieur
2- Buse de sortie de café
3- Racloir inférieur
4- Bielle
5- Vis latérale
6- Clé
7- Joint supérieur
8- Levier de blocage du groupe
9- Filtre supérieur
10- Filtre inférieur
11- Racloir inférieur
12- Piston inférieur
13- Joint inférieur
14- Guide de la tige du piston
15- Racloir supérieur
16- Couvercle groupe
2
15
50
5
6
7 8
1
7
9
10
11
12
13
14
