caRtE RELaIS

la carte gère, pour les modèles 2 expresso, le second
moulin et le second électro-aimant de libération de café
ainsi que l'unité (modèles de distribution de boissons
froides uniquement).
RL1 RL2 RL3

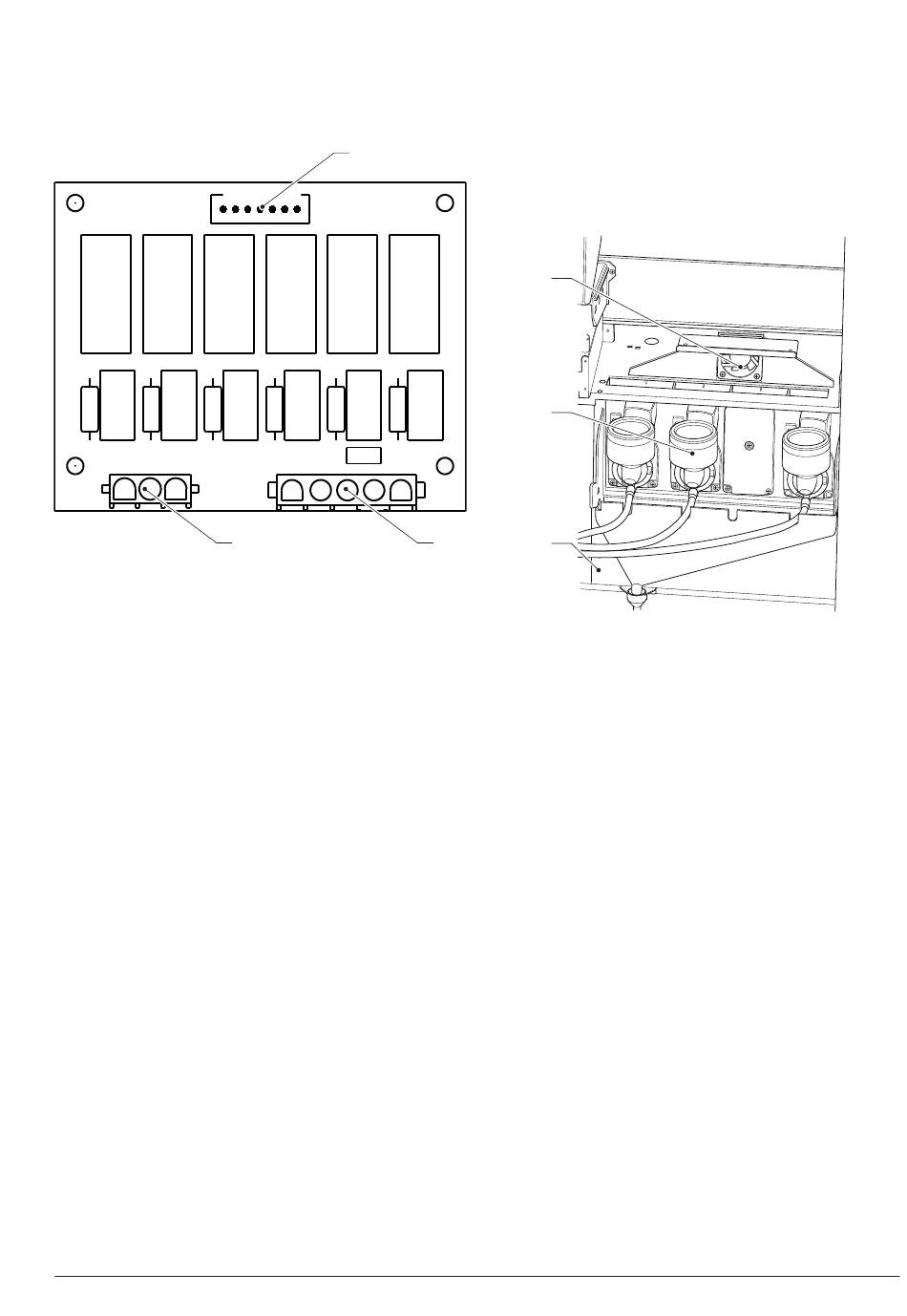

Fig. 43
(Voir schéma électrique)
1- (J1) à la carte machine ou J2 de SM3 (si présent)
2- (J2) à la carte unité de réfrigération
3- (J3) MAC2 et ESC2
FONCTION RELAIS (Référence schéma électrique)
RL1 = MAC2
RL2 = ESC2
RL3 = UPS (si présent)
RL4 = UPS (si présent)
RL5 = UPS (si présent)
4- RL6 = UPS (si présent)
.
1
RL4 RL5 RL6
3

REmPLacEmEnt du vEntILatEuR

l'accès au ventilateur d'entrée de vapeur se produit à
l'intérieur de l'appareil.
si pour une raison quelconque, il est nécessaire d'inter-
venir sur le ventilateur, enlever les réservoirs de produits
solubles de l'appareil ainsi que le couvercle.
Important !!!
Les couvercles doivent être enlevés après avoir
débranché l'appareil.
1
2
2
3
Fig. 44
1- Ventilateur aspiration des vapeurs
2- Mixeur pour produits solubles
3- Couverture du mixeur de produits solubles
