6.
A
Precauzione!
Rischio di danni materiali a causa di de-
formazioni meccaniche!
Smontando ambedue i rivestimenti laterali,
il prodotto potrebbe deformarsi meccanica-
mente con conseguenti danni, ad esempio
alle tubature, che potrebbero condurre a per-
dite.
▶
Smontare sempre solo un solo rivesti-
mento laterale, mai ambedue i rivestimenti
contemporaneamente.
7. Chiudere il rubinetto d'intercettazione del gas.
8. Chiudere i rubinetti di manutenzione della mandata, del
ritorno del riscaldamento e della tubazione dell'acqua
fredda, se non è ancora stato fatto.
9. Assicurarsi che non goccioli acqua su parti che condu-
cono corrente (per es. scatola elettrica).
10. Smontare il tubo di aspirazione aria.
11. Usare esclusivamente guarnizioni e viti nuove.
0020282299_03 Istruzioni per l'installazione e la manutenzione
2×1
B
C
D
E

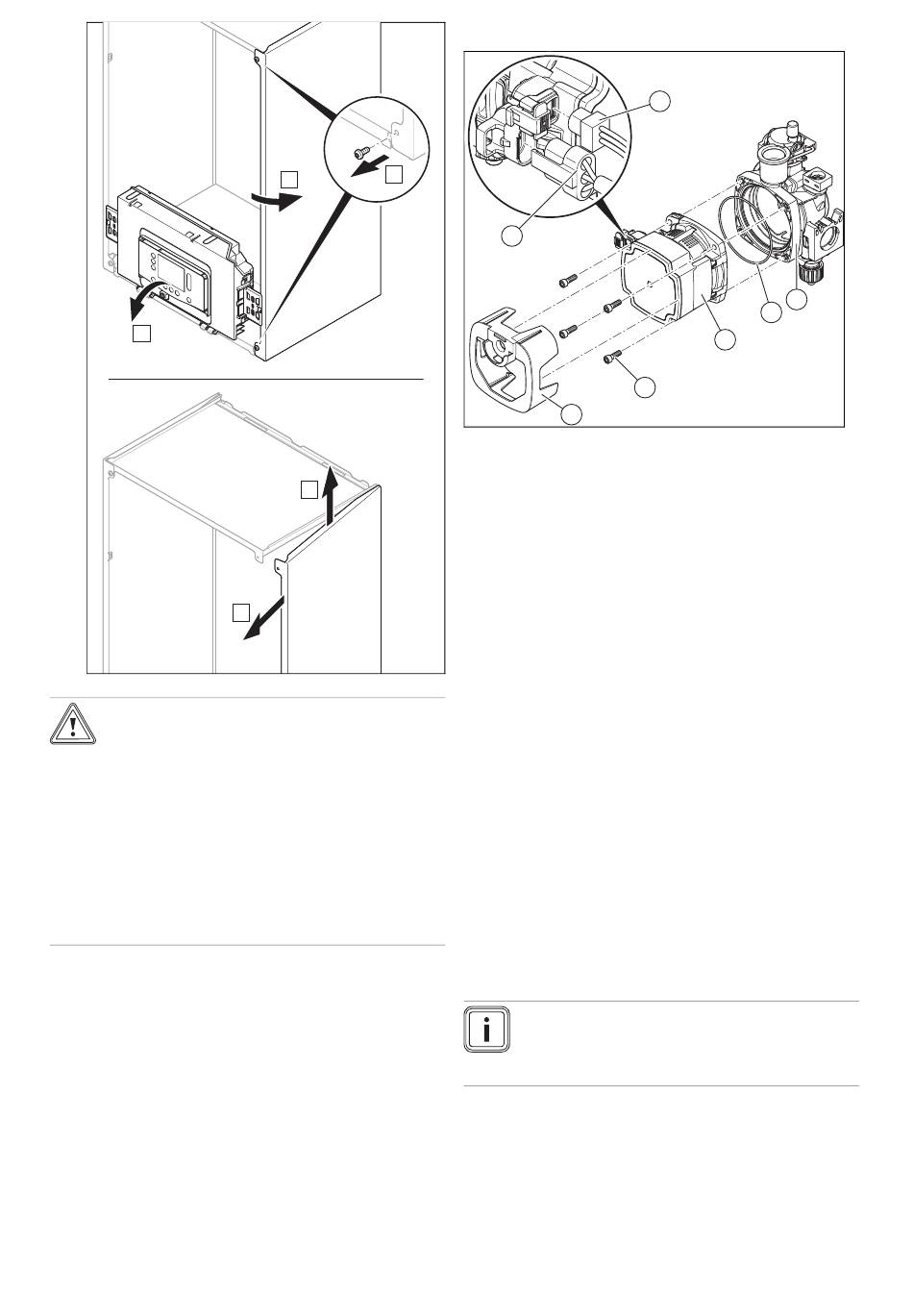

11.7.3 Sostituzione del motore della pompa
6
5
1. Staccare i connettori (6) e (7) dal motore della pompa.
2. Rimuovere il supporto ALPHA Reader (5).
3. Svitare le quattro viti (4).
4. Rimuovere il motore della pompa (3).
5. Controllare l'eventuale presenza di sporcizia all'interno
dell'elemento inferiore della pompa (1).
Risultato 1:
È presente sporcizia
▶
Pulire l'interno dell'elemento inferiore della pompa.
Risultato 2:
La sporcizia è magnetica
▶
Controllare il separatore magnetico installato.
6. Sostituire l'O-ring (2).
7. Fissare il nuovo motore della pompa all'elemento infe-
riore della pompa con quattro viti nuove.
8. Serrare le quattro viti procedendo a croce finché il mo-
tore della pompa non poggia uniformemente sull'ele-
mento inferiore della pompa.
–
Coppia di serraggio: 5 Nm
9. Montare il supporto ALPHA Reader.
10. Innestare nuovamente i due connettori sul motore della
pompa.
11. Riempire l'impianto di riscaldamento. (→ Capitolo 7.6)
12. Sfiatare l'impianto di riscaldamento. (→ Capitolo 7.7)
13. Verificare la tenuta del prodotto. (→ Capitolo 7.13)
11.7.4 Sostituzione del bruciatore
Avvertenza
Non sostituire mai solo il bruciatore, bensì sempre
la flangia del bruciatore, il bruciatore e l'elettrodo
di controllo, nonché tutte le guarnizioni.
1. Smontare il modulo termico compatto.
(→ Capitolo 10.4.1)
2. Smontare l'elettrodo di accensione.
(→ Capitolo 11.7.13)
7
1
2
3
4
