Pression dynamique du gaz admissible
Suisse Gaz naturel
Gaz de pétrole
liquéfié
–
Pression du raccordement du gaz: sans l'aide de
P.001
–
Pression dynamique du gaz: avec l'aide de P.001
(→ Chapitre 6.4)
Résultat 1:
Pression du raccordement du gaz/pression dynamique
du gaz située dans la plage admissible
▶
Mettez provisoirement l'appareil hors service.
(→ Chapitre 12.1)
▶
Rabattez le boîtier électrique vers le bas.
▶
Enlevez le manomètre.
▶
Vissez la vis du raccord fileté de mesure à fond.
▶
Ouvrez le robinet d'arrêt du gaz.
▶
Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
raccord de mesure.
▶
Faites basculer le boîtier électrique vers le haut.
▶
Montez la protection avant. (→ Chapitre 7.9.3)
▶
Mettez le produit en fonctionnement.
Résultat 2:
Pression du raccordement du gaz/pression dynamique
du gaz non située dans la plage admissible
Attention !
Risques de dommages matériels
et de dysfonctionnements en cas
de pression de raccordement du
gaz/pression dynamique du gaz er-
ronée !
Si la pression de raccordement du
gaz/pression dynamique du gaz ne se
situe pas dans la plage admissible, il
peut y avoir des dysfonctionnements,
mais aussi des dommages au niveau du
produit.
▶
N'effectuez pas de réglage au niveau
de l'appareil.
▶
Ne mettez pas l'appareil en fonction-
nement.
▶
Si vous n'êtes pas en mesure de remédier au dé-
faut, adressez-vous au fournisseur de gaz.
▶
Mettez provisoirement l'appareil hors service.
(→ Chapitre 12.1)
▶
Rabattez le boîtier électrique vers le bas.
▶
Enlevez le manomètre.
▶
Vissez la vis du raccord fileté de mesure à fond.
▶
Ouvrez le robinet d'arrêt du gaz.
▶
Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
raccord de mesure.
▶
Faites basculer le boîtier électrique vers le haut.
▶
Montez la protection avant. (→ Chapitre 7.9.3)
▶
Fermez le robinet d'arrêt du gaz.
92
H
1,7 ... 2,5 kPa
(17,0
... 25,0 mbar)
P 4,3 ... 5,8 kPa
(43,0
... 58,0 mbar)

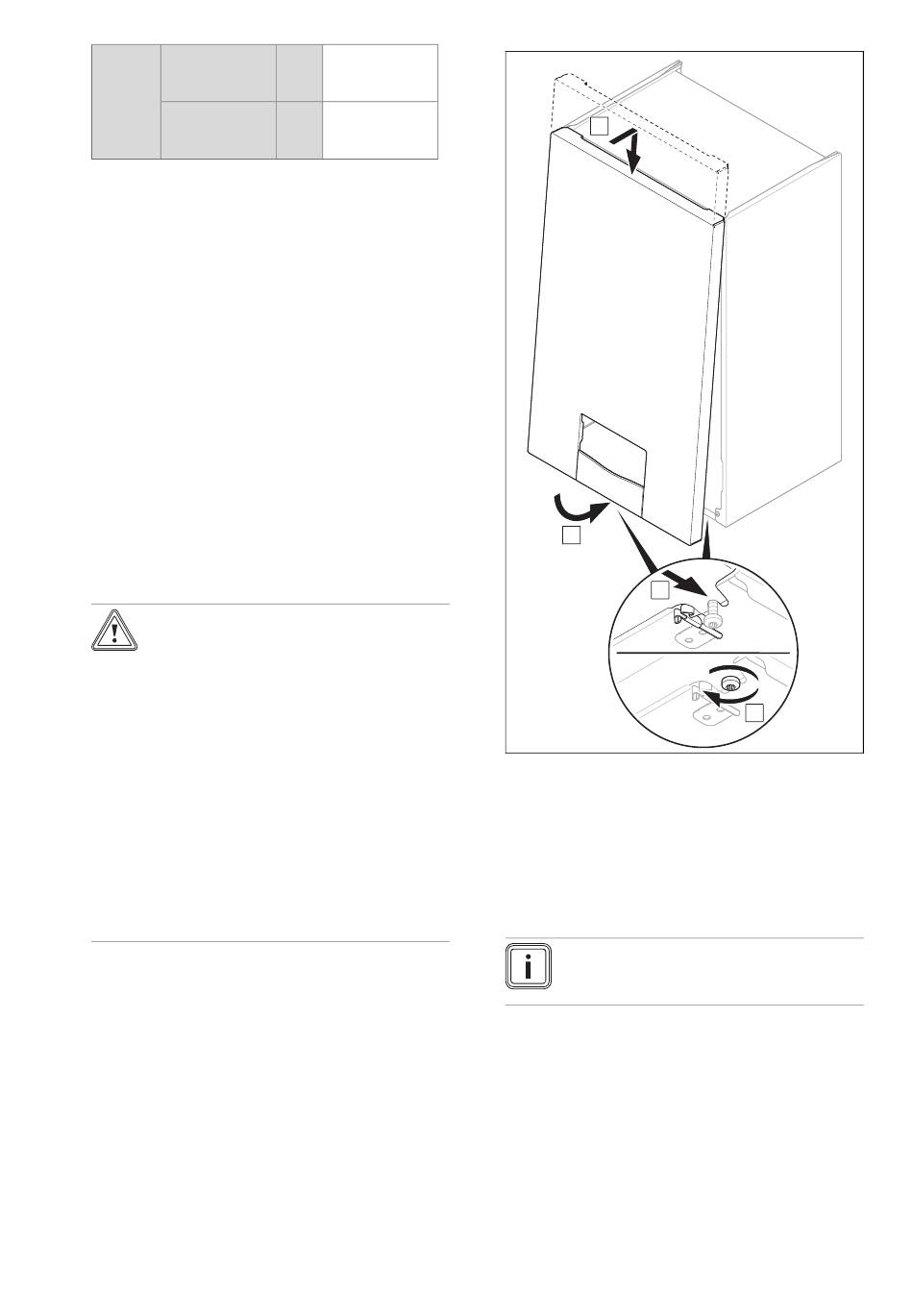

7.9.3 Montage du panneau avant
1.
A
B
2. Serrez les deux vis situées en bas du produit, à
gauche et à droite.
7.9.4 Contrôle de la teneur en CO₂ et en O₂
1. Ouvrez l'orifice de mesure du point de mesure des gaz
de combustion et montez la sonde de l'analyseur de
gaz de combustion.
2. Démarrez le mode Ramonage (→ Chapitre 6.8).
Remarque
Effectuez les mesures avec le panneau
avant monté.
3. Faites en sorte que la charge de chauffage soit cor-
recte.
–
Puissance maxi. ECS (sélection par défaut)
–
Puissance chauffage réglable (de nombreuses
installations nécessitent un réglage autre que la
sélection par défaut)
4. Attendez que le produit termine le calibrage avec
S.093 et que l'état bascule sur S.004, S.014 oder
S.024.
5. Placez la sonde de mesure de l'analyseur de gaz de
combustion au centre du flux primaire des gaz de com-
bustion.
Notice d'installation et de maintenance 0020282299_03
C
D
