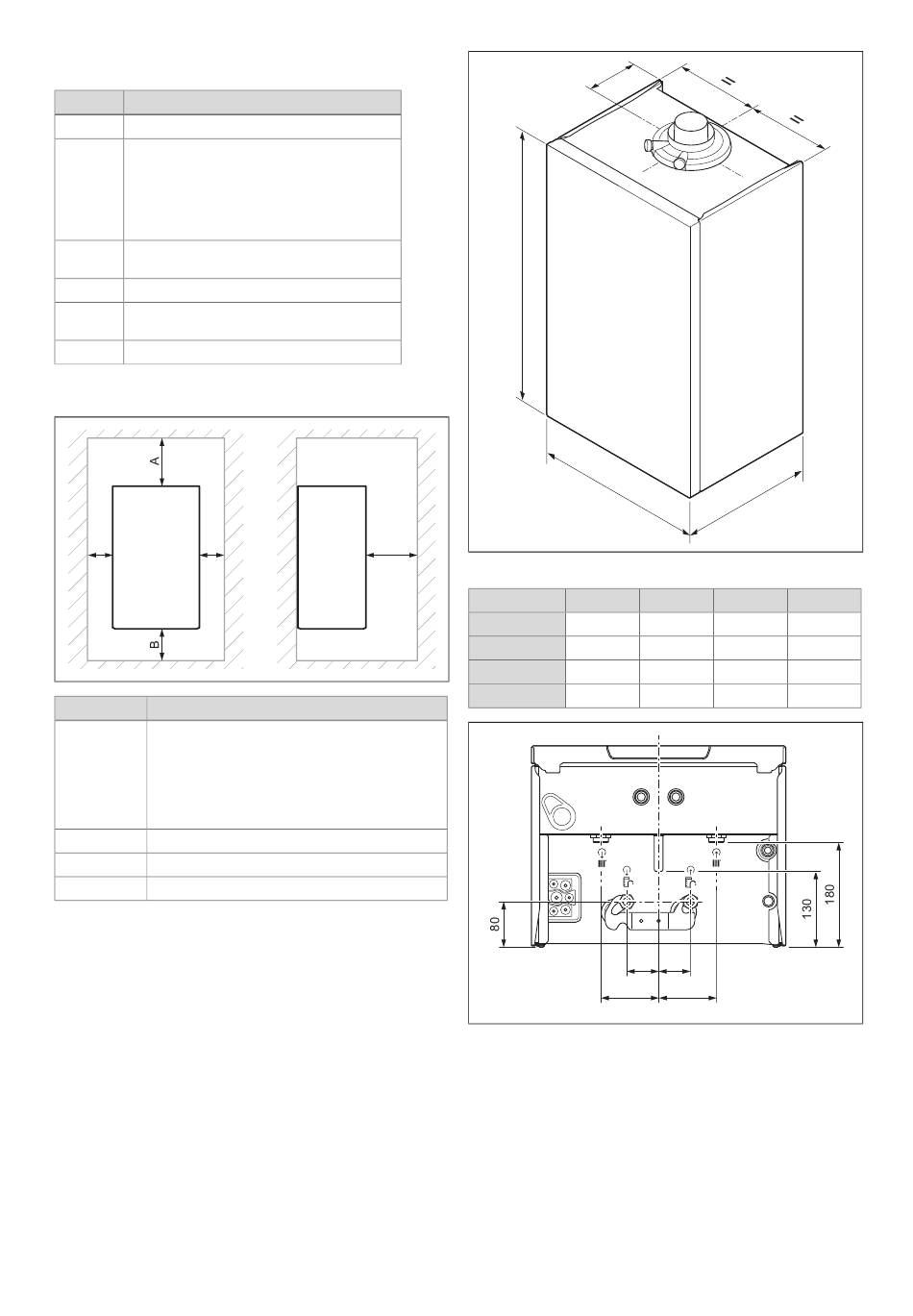

4 Montage
4.1 Contrôle du contenu de la livraison
Nombre Désignation
Chaudière à condensation
1
1 Sachet avec : support de l'appareil, sachet
de matériel de fixation, sachet avec acces-
soires de montage, tube d'évacuation pour
soupape de sécurité, sachet avec siphon
des condensats et circlips, sachet avec sou-
pape de remplissage
Sachet avec tube d'évacuation et raccord à
1
vis pour soupape de sécurité
2 Isolation phonique
1 Tuyau d'évacuation des condensats avec
orifice de ventilation, accessoire
1 Lot de documentation
4.2 Distances minimales
C C
Conduit du système ventouse ⌀ 60/100 mm :
A
248 mm
Conduit du système ventouse ⌀ 80/80 mm :
220 mm
Conduit du système ventouse ⌀ 80/125 mm :
276 mm
B 180 mm
C 5 mm
D 500 mm
80
D
Distance minimale
4.3 Dimensions du produit
A
D
C
Dimensions
A
VC 15 125 mm
VC 20 125 mm
VC 25 125 mm
VC 30
125 mm
55
100
Notice d'installation et de maintenance 0020282299_03
B
B C D
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
55
100
