Message de retour de position analogique
courant max.
Charge
Sorties numériques
Limitation du courant
Entrée numérique
Interface de communication
Logiciel de communication
88
1 0 mA
(pour sortie de tension 0...5/10 V)
0 ...560 Ω (pour sortie de courant
0/4...20 mA)
isolation électrique, PNP
1 00 mA, sortie cadencée en cas de
surcharge
P NP
0...5 V = log « 0 », 10...30 V = log «
1 »
entrée invertie, inversée en consé-
quence (courant d'entrée < 6 mA)
C onnexion à l'ordinateur avec kit
d'interface USB-büS
Bürkert-Communicator
Type 8692, 8693 REV.2

Commande

7 COMMANDE
7.1 Description des éléments de
commande et d'affichage
Éléments d'affichage au niveau de process :
Symbole pour la régulation de position
Symbole pour la régulation du process
Symbole pour l'état de marche AUTOMATIQUE
D'autres symboles sont affichés selon les fonctions activées.
Voir manuel d'utilisation, Type 8692/8693

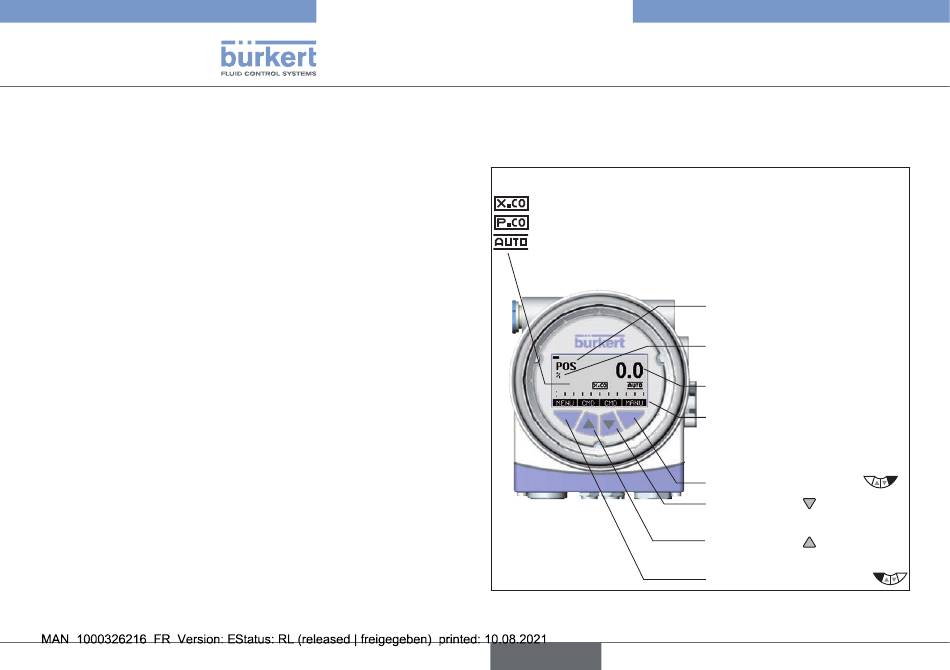

Fig. 5 : Éléments d'affichage du niveau de process ; éléments de
commande
français
Abréviation pour la valeur de
process affichée
Unité de la valeur de process
affichée
Valeur de process
3)
Désignation de la fonction des
touches
Éléments de commande :
Touche de sélection droite
Touche fléchée ,
flèche vers le bas
Touche fléchée ,
flèche vers le haut
Touche de sélection gauche
