ETRIERS DE FREIN AVANT
L i r e
a t t e n t i v e m e n t
(ENTRETIEN).
DANGER
Un disque sale salit les plaquettes de
frein avec une réduction conséquente
d e l ' e f f i c a c i t é d e f r e i n a g e . L e s
plaquettes de frein sales doivent être
remplacées, tandis qu'un disque sale
doit être nettoyé à l'aide d'un produit
dégraissant de haute qualité.
ATTENTION
Durant le démontage et le remontage,
faire attention à ne pas endommager les
tubulures, les disques et les plaquettes
des freins.
IMPORTANT
Pour la dépose des
étriers de frein avant, il est nécessaire de
s e m u n i r d e s b é q u i l l e s d e s o u t i e n
appropriées avant
et arrière
usage et entretien RSV 1000 R - RSV 1000 R FACTORY
74
DEMONTAGE
◆
Positionner le véhicule sur la béquille
adéquate de soutien avant, voir page 71
(POSITIONNEMENT DU VEHICULE
S U R L A B E Q U I L L E D E S O U T I E N
AVANT
S'assurer que le véhicule est stable.
◆
Tourner manuellement la roue de façon
à ce que l»espace entre deux branches
de la jante se trouve au niveau de lȎtrier
de frein.
◆
Maintenir fixe le guidon dans l»assiette
de marche de façon à ce que la direction
p a g e
6 1
soit bloquée.

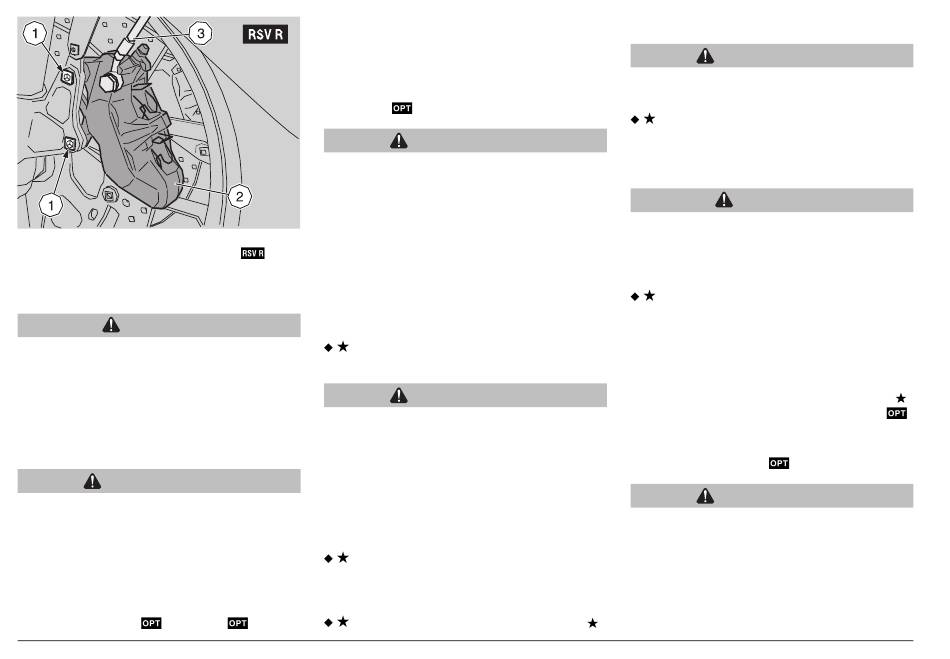

Couple de serrage des vis de l'étrier de
frein (1): 50 Nm (5 kgm).
Dévisser et enlever les deux vis de
lȎtrier de frein (1).
Ne pas tirer sur le levier du frein après
avoir enlevé l'étrier de frein car les
pistons risqueraient de sortir de leurs
logements en provoquant une fuite du
liquide des freins.
S i c e l a a r r i v e , s ' a d r e s s e r à u n
Concessionnarie officiel aprilia qui
effectuera l'intervention d'entretien.
Extraire du disque lȎtrier de frein (2)
en le laissant lié au tuyau (3).
Agir sur le deuxième étrier de frein:
Répéter les opérations marquées par .
.
).
ATTENTION
ATTENTION
REMONTAGE
ATTENTION
Manœuvrer avec précaution afin de pas
endommager les plaquettes des freins.
Introduire sur le disque lȎtrier de frein
(2) et le positionner avec les trous de
fixation alignés avec les trous sur le
support.
DANGER
Pendant le remontage de l'étrier de
frein, remplacer les vis (1) de fixation de
l'étrier par deux vis neuves du même
type.
Visser et serrer les deux vis (1) de
fixation de lȎtrier de frein.
Couple de serrage des vis de l'étrier de
frein: 50 Nm (5 kgm).
Agir sur le deuxième étrier de frein:
◆
Répéter les opérations marquées par
◆
Enlever la béquille de soutien avant
voir page 71 (POSITIONNEMENT DU
VEHICULE SUR LA BEQUILLE DE
SOUTIEN AVANT
).
ATTENTION
A p r è s l e r e m o n t a g e , a c t i o n n e r
plusieurs fois le levier de frein et
contrôler le fonctionnement correct du
système de freinage.
.
,
