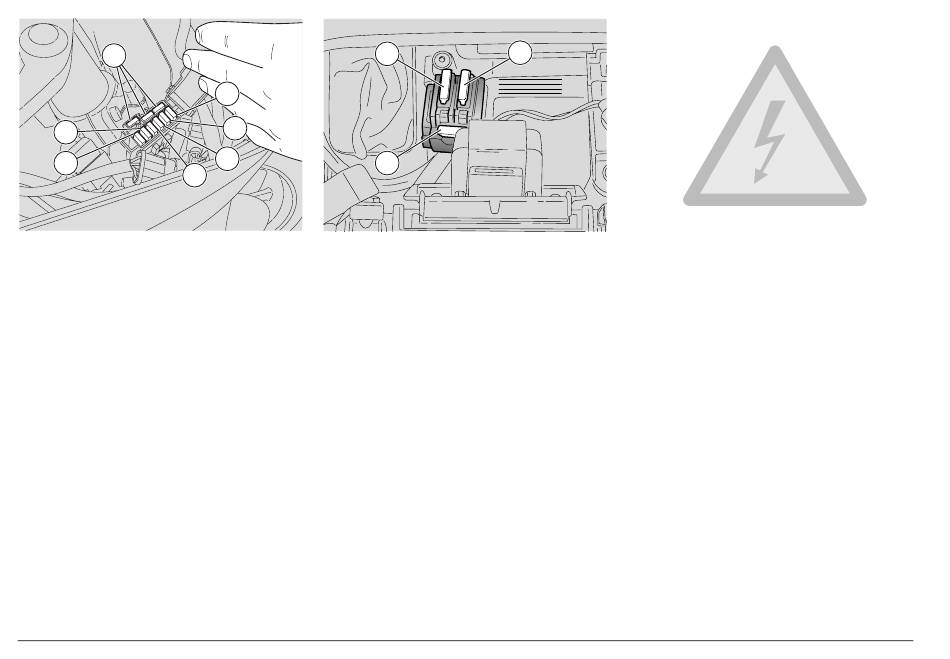

DISPOSITION DES FUSIBLES
SECONDAIRES DE 5A
A) De la clef à:
relais feux, stop, avertisseur sonore,
feux de position.
B) De la clef à:
clignotants, tableau de bord.
C) De la batterie à:
Positif clé sur ON au boîtier E.C.U.
DISPOSITION DES FUSIBLES
SECONDAIRES DE 15A
D) De la batterie à:
capteur de vitesse, pompe à essence,
relais, starter, sonde lambda
E) De la batterie à:
relais ventilateurs, bobines, injecteurs,
flap prises d'air, capteur de position
arbre à cames.
usage et entretien RSV 1000 R - RSV 1000 R FACTORY
104
H
A
B
C
L
DISPOSITION DES FUSIBLES
SECONDAIRES DE 20A
F) Commutateur d'allumage à:
feux de croisement, feux de route.
IMPORTANT
de réserve (G).
DISPOSITION DES FUSIBLES
PRINCIPAUX DE 30A
H) Recharge batterie et charges véhicules
(câbles rouge et rouge/blanc).
I) Charges injection (câbles rouge et
rouge/blanc).
IMPORTANT
réserve (L).
