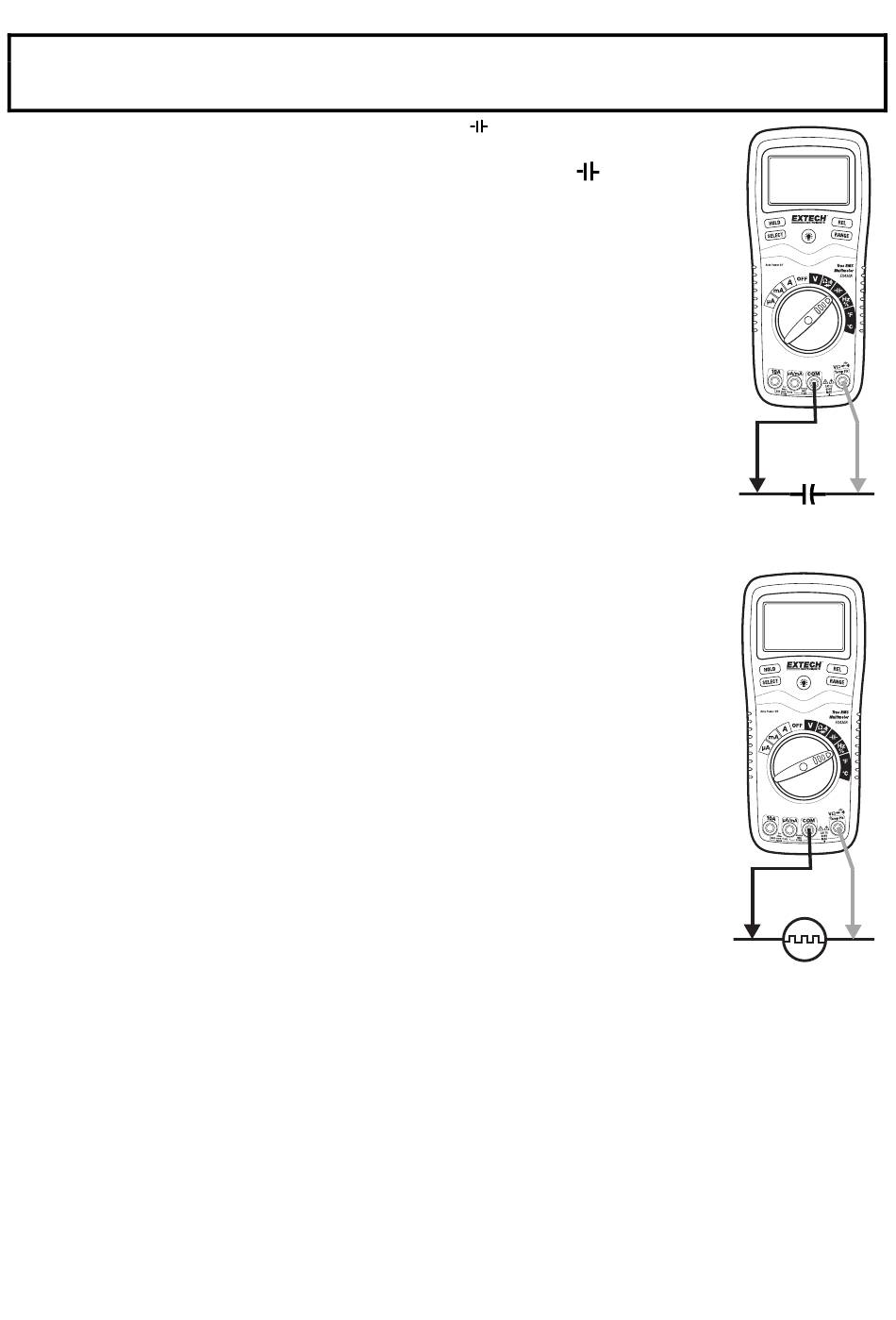

MESURES DE CAPACITÉ
AVERTISSEMENT : Pour éviter tout choc électrique, débranchez l'alimentation de l'appareil en
cours de test et déchargez tous les condensateurs avant d'effectuer une mesure de capacité.
Retirez les piles et débranchez les cordons d'alimentation.
1. Mettez le commutateur de fonction sur la position
2. Insérez la fiche banane noire de test dans la prise Jack COM négative.
Insérez la fiche banane du fil d'essai rouge dans la prise Jack
3. Mettez les fils d'essai en contact avec le condensateur à tester.
4. Lisez la mesure de capacité affichée sur l'écran.
MESURES DE FRÉQUENCE
1.
Mettez le commutateur de fonction sur la position verte « Hz ».
2.
Insérez la fiche banane du fil d'essai noir dans la prise Jack COM négative et la fiche banane du
fil d'essai rouge dans la prise Jack Hz positive.
3.
Mettez les embouts de la sonde d'essai en contact avec le circuit testé.
4.
Lisez la mesure de fréquence affichée sur l'écran.
% DE CYCLE DE SERVICE
1.
Mettez le commutateur de fonction sur la position « Hz ».
2.
Insérez la fiche banane du fil d'essai noir dans la prise Jack COM négative e
t la fiche banane du fil d'essai rouge dans la prise Jack Hz positive.
3.
Appuyez brièvement sur la touche SELECT pour sélectionner % à l'écran.
4.
Mettez les embouts de la sonde d'essai en contact avec le circuit testé.
5.
Lisez le % de cycle de service affiché sur l'écran.
MESURES DE LA TEMPÉRATURE DE CONTACT
1. Mettez le commutateur de fonction sur la position noire Type K ºC ou ºF.
2. Insérez la sonde de température dans les prises d'entrée Jack en veillant à
respecter la polarité adéquate.
3. Mettez la tête de la sonde de température sur la partie dont vous souhaitez
mesurer la température. Maintenez le contact de la sonde avec la partie
testée jusqu'à ce que la valeur se stabilise (environ 30 secondes).
4. Lisez la mesure de température affiché sur l'écran.
Remarque : La sonde de température est équipée d'un mini connecteur de type K. Un adaptateur mini
connecteur-fiche banane est fourni avec l'appareil pour permettre le branchement aux prises
d'entrée Jack banane.
SÉLECTION D'AMPLITUDE AUTOMATIQUE/MANUELLE
Lorsque vous mettez l'appareil en marche pour la première fois, celui-ci passe automatiquement en
mode Amplitude automatique. Cela sélectionne automatiquement la meilleure amplitude pour les
mesures à effectuer et il s'agit généralement du meilleur mode pour la plupart des mesures. Pour
des situations de mesure nécessitant de sélectionner manuellement une amplitude, procédez
comme suit :
1.
Appuyez sur la touche RANGE. L'indicateur d'affichage AUTO s'éteint.
verte
positive.
10
EX430A-fr-FR_v6.0 7/16
