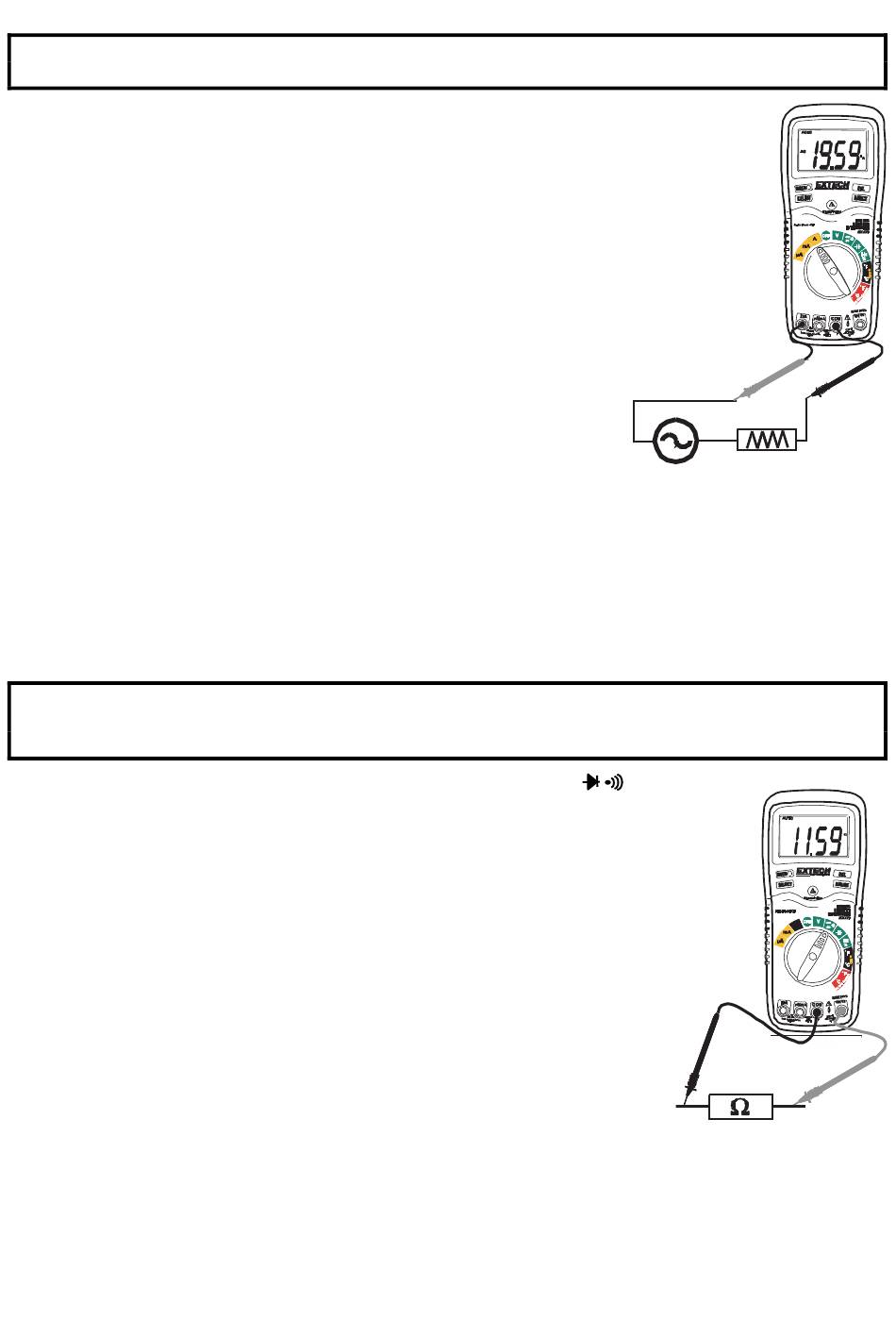

MESURES DE COURANT AC
AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 10 A pendant plus de
30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.
1. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle COM
2. Pour les mesures de courant jusqu'à 4000µA AC, placer le
commutateur de fonctions du côté jaune, sur la position µA et
insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle µA/mA
3. Pour les mesures de courant jusqu'à 400mA AC, placer le
commutateur de fonctions du côté jaune, en position mA et insérer
le câble de mesure rouge de la fiche banane dans le connecteur
femelle µA/mA
4. Pour les mesures de courant jusqu'à 10 A AC, placer le
commutateur de fonctions du côté jaune sur la limite 20A et
insérer le câble de mesure rouge de la prise banane dans le
connecteur femelle A
5. Appuyer sur le bouton SELECT pour obtenir l'affichage "AC" sur
l'écran.
6. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer le courant à l'endroit souhaité
7. Placer la pointe de sonde d'essai noire sur le côté neutre du circuit
Placer la pointe de sonde d'essai rouge sur le côté « chaud » du circuit
8. Alimenter le circuit en courant
9. Lire la mesure de courant sur l'écran

MESURES DE RESISTANCE ELECTRIQUE

AVERTISSEMENT: Veiller à fermer le courant de l'élément testé et à décharger tous les
condensateurs avant de procéder à des mesures de résistance électrique afin d'éviter
l'électrocution. Enlever les piles et débrancher les fils électriques.
1. Mettre le commutateur de fonctions du côté vert sur la position
Ω
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM. Insérer le câble de mesure rouge de la fiche
banane dans le connecteur femelle positif .
3. Appuyer sur le bouton SELECT pour obtenir l'affichage sur l'écran
4. Placer les pointes de sonde d'essai sur les parties testées du circuit. Il
est préférable de déconnecter un côté de la partie testée pour ne pas
que le reste du circuit ne fausse la lecture de résistance électrique.
5. Lire la mesure de résistance électrique sur l'écran
8 EX470A-fr-FR_v6.0 6/16
