Mesures de la résistance
AVERTISSEMENT : Coupez l'alimentation du circuit testé et déchargez tous les
condensateurs avant de mesurer la résistance ou la continuité.
circuit testé est un circuit ouvert ou si la mesure dépasse la plage maximum du compteur.
N'appliquez pas de tension d'entrée supérieure à 30 V CA ou CC.
1.
Tournez le sélecteur de fonction jusqu'à la position Resistance Ω.
Utilisez le bouton M (mode) pour sélectionner le symbole d'affichage ohm
2.
Ω.
3.
Insérez la fiche banane du câble de test noir dans la prise jack négative COM. Insérez la
fiche banane du câble de test rouge dans la prise jack positive Ω. Voir Fig. 7.
4.
Faites toucher les pointes de la sonde sur le circuit ou la pièce à tester. Il est préférable
de déconnecter un côté de la pièce testée afin que les autres circuits n'interfèrent pas
sur la lecture de la résistance.
5.
Relevez la résistance sur l'écran. L'écran indiquera la valeur et le point décimal adéquats.
6.
La fonction MAX‐MIN est disponible dans ce mode pour le MA443 et le MA445.
brièvement sur le bouton MAX MIN pour faire défiler les relevés MAX MIN.
bouton enfoncé pour quitter ce mode.
REMARQUES :
Pour les mesures de faible résistance, l'erreur de sonde (0,1~0,2 Ω) doit être remise à zéro au
moyen du mode relatif. Court‐circuitez les sondes de test et appuyez sur le bouton REL avant
d'effectuer les mesures.
Lorsque vous mesurez une résistance supérieure à 1MΩ, le compteur peut prendre plusieurs
secondes pour stabiliser le relevé affiché.
800.561.8187
MAX-MIN
For MA443 and
MA445

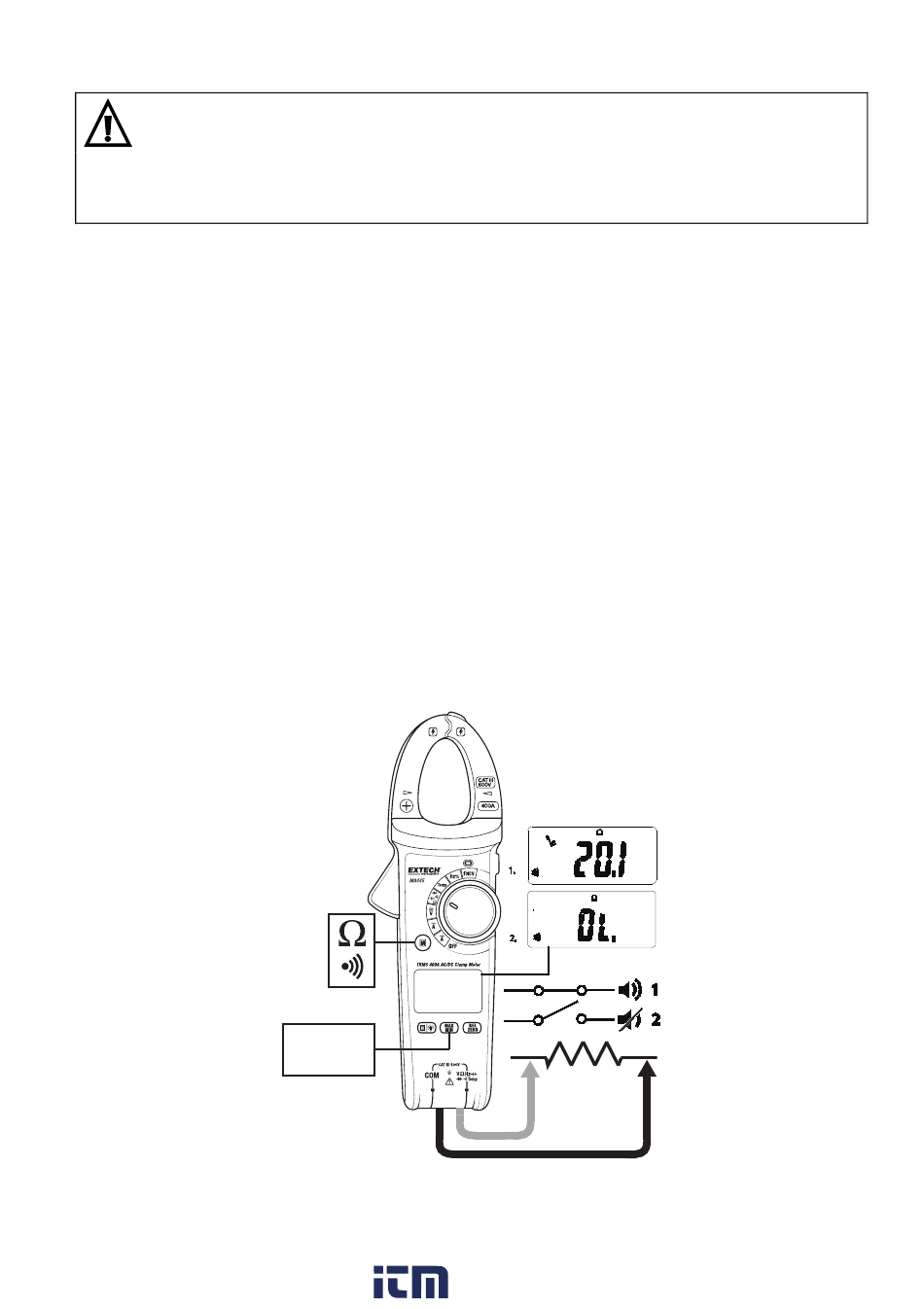

Fig. 7 – Mesures de la résistance et de la continuité
