6.7 MESURES DE LA RÉSISTANCE D'ISOLEMENT
Remarque : Débranchez l'appareil testé de toute source d'alimentation électrique et protégez-le
contre tout « courant parasite ».
1.

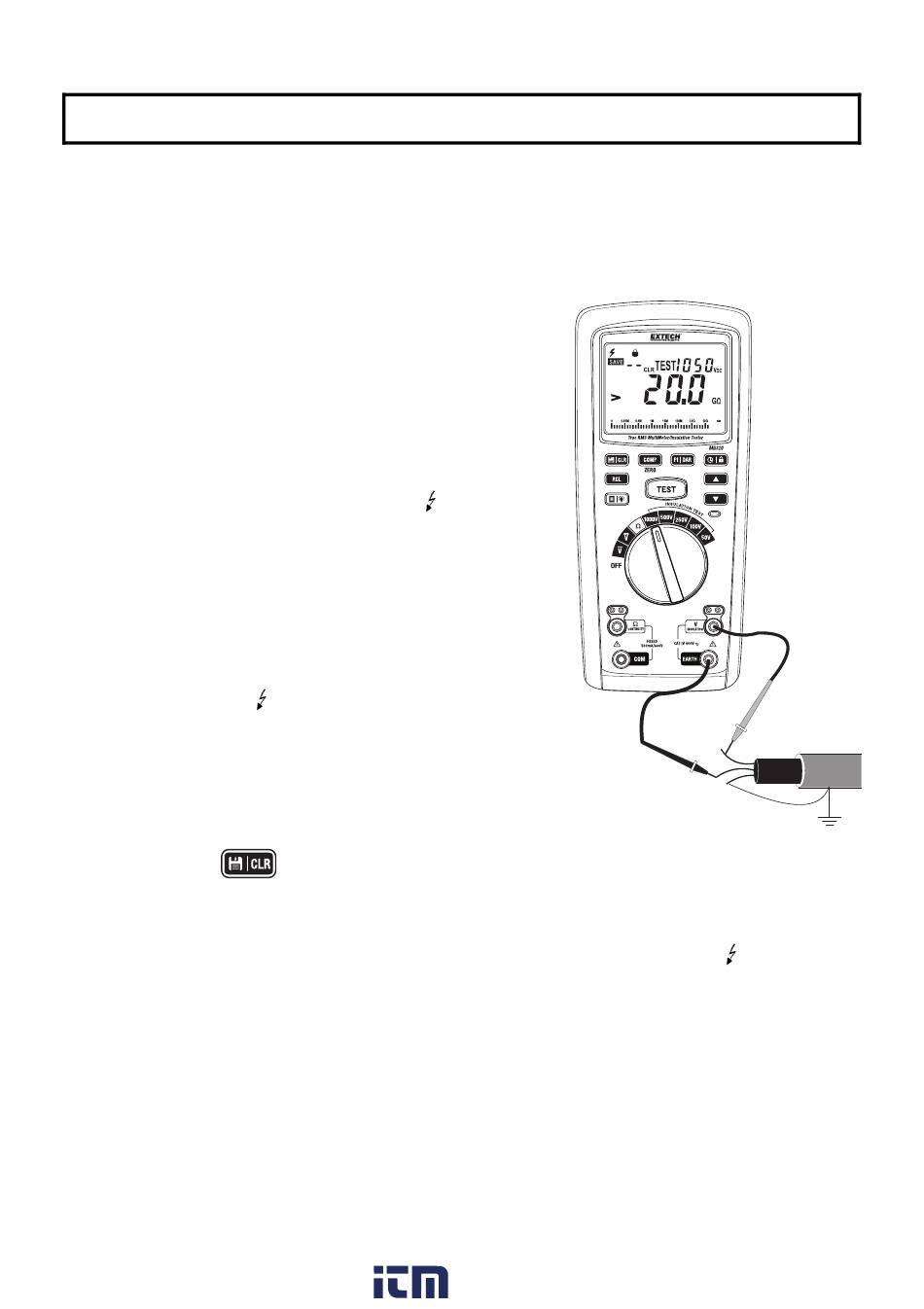

Connectez le cordon rouge à la prise jack positive (7) INSULATION (isolement) et le cordon
noir à la prise jack (6) négative EARTH (mise à la terre). Connectez l'extrémité de la sonde
des câbles de test au circuit testé.
2.
Placez le sélecteur rotatif sur l'une des positions de test « Insulation Resistance » (résistance
d'isolement) : 50V, 100V, 250V, 500V ou 1000V. La tension de test sélectionnée est indiquée
en haut à droite.
3.
Appuyez sur le bouton « TEST » du compteur (ou sur
les câbles optionnels de test à distance) pour démarrer
le test (« TEST » s'affiche).
4.
L'écran principal et le graphique numérique à barres
affichent la résistance d'isolement en Ω.
5.
La tension du test en courant continu sera indiquée sur
en haut à droite de l'écran, le symbole
voyant rouge du panneau frontal s'allume.
6.
Le multimètre est configuré par défaut en mode
verrouillage (l'icône de verrouillage s'affiche), ainsi le
test sera lancé sans avoir à maintenir la touche TEST.
7.
Appuyer sur la touche TEST pour arrêter le test.
8.
À la fin de chaque test, la haute tension s'arrête (le
symbole d'alerte
valeur de résistance mesurée est maintenue sur l'écran
principal, et le multimètre décharge en interne la
tension restante.
9.
Appuyez brièvement sur la touche H (« Hold ») pour «
geler » (icône H) ou « dégeler » (pas d'icône H) la valeur relevée.
10. Appuyer sur
Remarque : Si le circuit testé est sous tension et qu'il a un potentiel de tension (CA/CC) supérieur à
25 V, le compteur ne réalisera pas le test (L'affichage indique "EXT" et le symbole
circuit testé n'est sous tension ou si la tension est inférieure à 25 V, le compteur commencera à
appliquer la tension à ce circuit.
Remarque : Ne jamais déplacer le sélecteur de fonction vers un autre mode en cours de test.
Veuillez patienter jusqu'à la fin du test et retirer les câbles de test de l'appareil avant de déplacer le
sélecteur de fonction.
800.561.8187
clignote, et le
et le voyant lumineux s'éteignent), la
pour mémoriser le résultat.
www.
10
information@itm.com
.com
clignote). Si le
MG320-fr-FR_v1.1 1/17
