MESURES DE % 4 – 20 mA
1. Configurez et branchez l'appareil tel que décrit pour les mesures DC mA.
2. Positionnez le commutateur rotatif de fonctions sur 4-20mA%.
3. L'appareil affiche l'intensité du courant en boucle sous forme de pourcentage avec 0 mA = -
25 %, 4 mA = 0 %, 20 mA = 100 % et 24 mA =125 %.

MESURES DE LA RESISTANCE D'ISOLATION

Remarque : Débranchez le dispositif testé de toute source d'alimentation, puis isolez-le de toute
résistance parasite.
1. Positionnez le commutateur rotatif de fonctions sur INSULATION.
2. Appuyez sur le bouton RANGE pour sélectionner la tension de test tel qu'indiqué dans
l'affichage supérieur gauche.

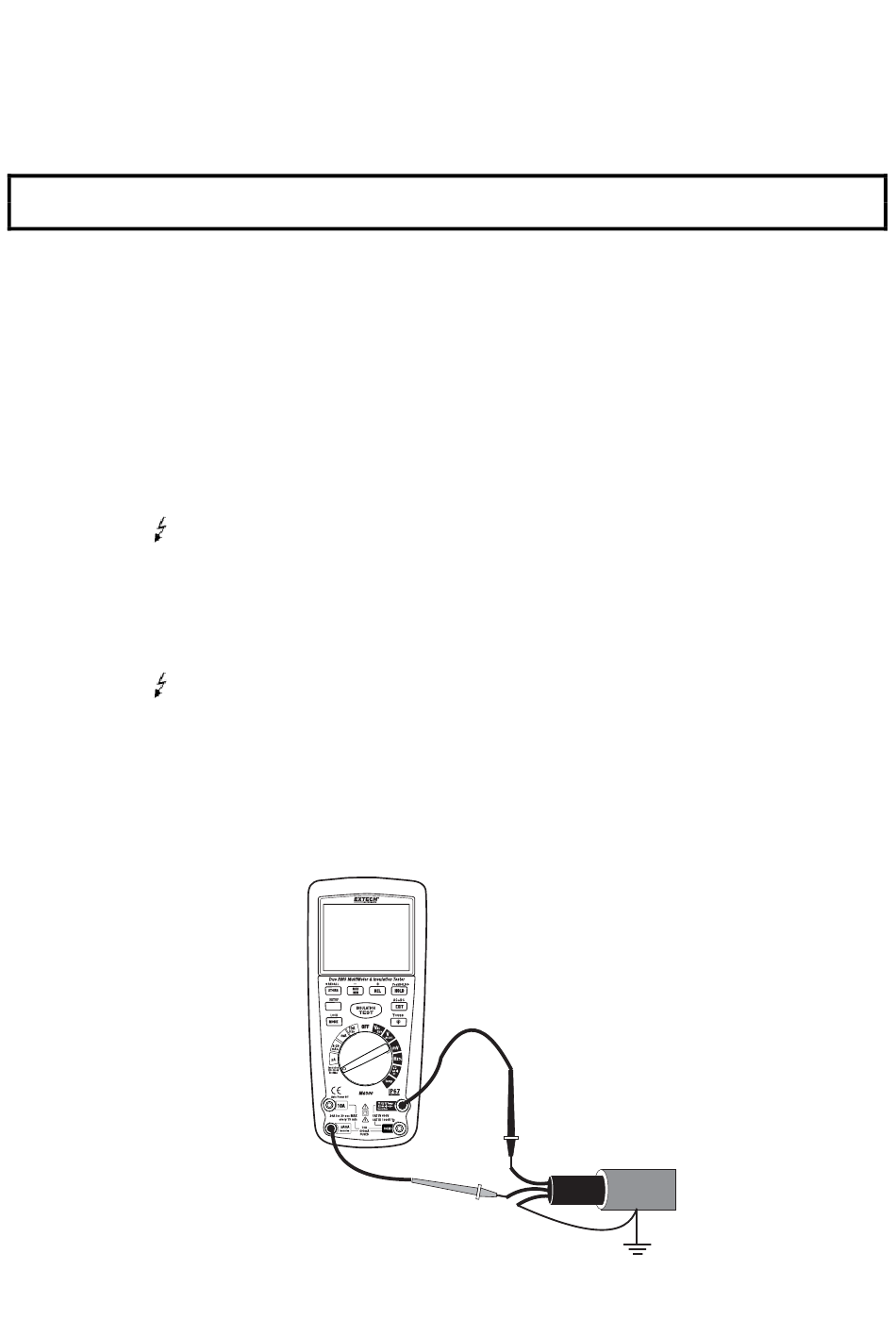

3. Branchez le fil d'essai rouge à la prise INSULATION ( + ) de l'appareil et le fil d'essai noir à la
prise INSULATION ( - ). Connectez l'extrémité sonde des fils d'essai au circuit testé
4. Appuyez et maintenez enfoncé le bouton de test pendant 10 secondes pour tester
(alternativement, appuyez et maintenez enfoncée la touche de verrouillage jusqu'à ce que
l'affichage indique LOCK puis appuyez et maintenez enfoncé le bouton de test pendant plus de
3 secondes pour lancer un test de mains libres).
Remarque : Lorsque le circuit testé est sous tension et présente un potentiel de tension
(AC/DC) supérieur à 30 V, l'appareil n'effectuera pas de test (l'écran affichera « >30V », le
symbole clignotera et un signal sonore retentira). Lorsque le circuit testé n'est pas sous
tension ou que sa tension est inférieure à 30 V, l'appareil commence à appliquer une haute
tension au circuit testé.
5. L'affichage principal et le graphique à barres analogique indiquent la résistance d'isolation en
MΩ.
6. La valeur de la tension de test (V DC) sera indiquée sur l'affichage auxiliaire le plus à droite, le
symbole clignote et la signal sonore d'avertissement retentira.
7. Relâchez le bouton TEST pour interrompre le test (pour interrompre un test LOCK mains libres,
appuyez et maintenez enfoncé le bouton de dégagement pendant 2 secondes). La haute
tension s'éteindra et les valeurs de la résistance indiquées sur l'affichage principal seront
maintenues.
8. L'appareil déchargera ultérieurement en interne le solde de la tension de test d'isolation.
Remarque : Positionner le commutateur de fonctions sur une autre position de test ou appuyer sur le bouton EXIT
annule le test de résistance d'isolation.
RANGE
