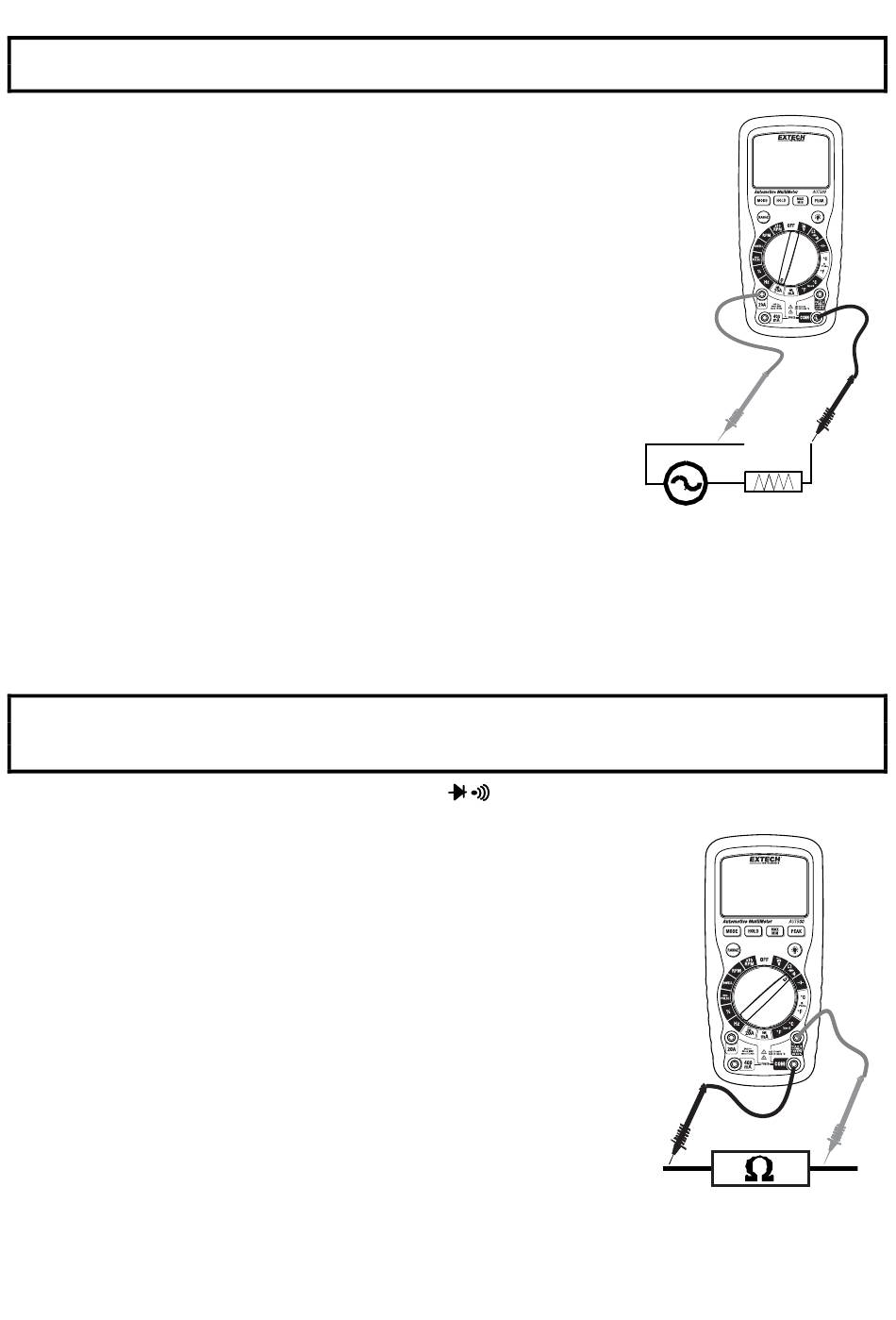

MESURES DE COURANT ALTERNATIF (AC)
ATTENTION : Ne mesurez pas de courant 20 A pendant plus de 30 secondes. Le dépassement
de 30 secondes risque d'endommager l'appareil et/ou les fils d'essai.
1. Insérez la fiche banane du fil d'essai noir dans la prise d'entrée
négative « COM ».
2. Pour des mesures de courant atteignant 400 mA DC, positionnez le
commutateur de fonctions sur mA, puis insérez la fiche banane
rouge du fil test dans la prise 400mA.
3. Pour mesurer des courants jusqu'à 20 A AC, positionnez le
commutateur de fonctions sur 20A, puis insérez la fiche banane du
fil d'essai rouge dans la prise 20A.
4. Appuyez sur la touche MODE pour afficher « AC » sur l'écran.
5. Coupez l'alimentation du circuit testé, puis ouvrez le circuit pour
mesurer le courant à l'endroit souhaité.
6. Mettez l'embout de la sonde d'essai noire en contact avec le côté
neutre du circuit.
Mettez l'embout de la sonde d'essai rouge en contact avec le côté
« sous tension » du circuit.
7. Mettez le circuit sous tension.
8. Lisez le courant qui s'affiche sur l'écran sous forme de chiffres numériques et sous forme de
représentation à graphique à barres.
MESURES DE LA RÉSISTANCE
AVERTISSEMENT : Pour éviter tout risque d'électrocution, coupez l'alimentation l'appareil testé,
puis déchargez tous les condensateurs avant de prendre des mesures de la résistance Retirez les
piles, puis débranchez les cordons d'alimentation.
1. Positionnez le commutateur de fonctions sur Ω
2. Insérez la fiche banane du fil d'essai noir dans la prise d'entrée
négative « COM ».
Insérez la fiche banane du fil d'essai rouge dans la prise d'entrée
positive .
3. Appuyez sur la touche MODE pour afficher «
4. Mettez les embouts de la sonde d'essai en contact avec le circuit ou
sur la partie testée. Il est préférable de débrancher un côté du circuit
en cours de test afin que le reste du circuit n'affecte pas la lecture de
la résistance.
5. Lisez la résistance qui s'affiche sur l'écran.
.
» sur l'écran.
9
AUT500-EU-FR v1.0 5/13
