ELFA-RF

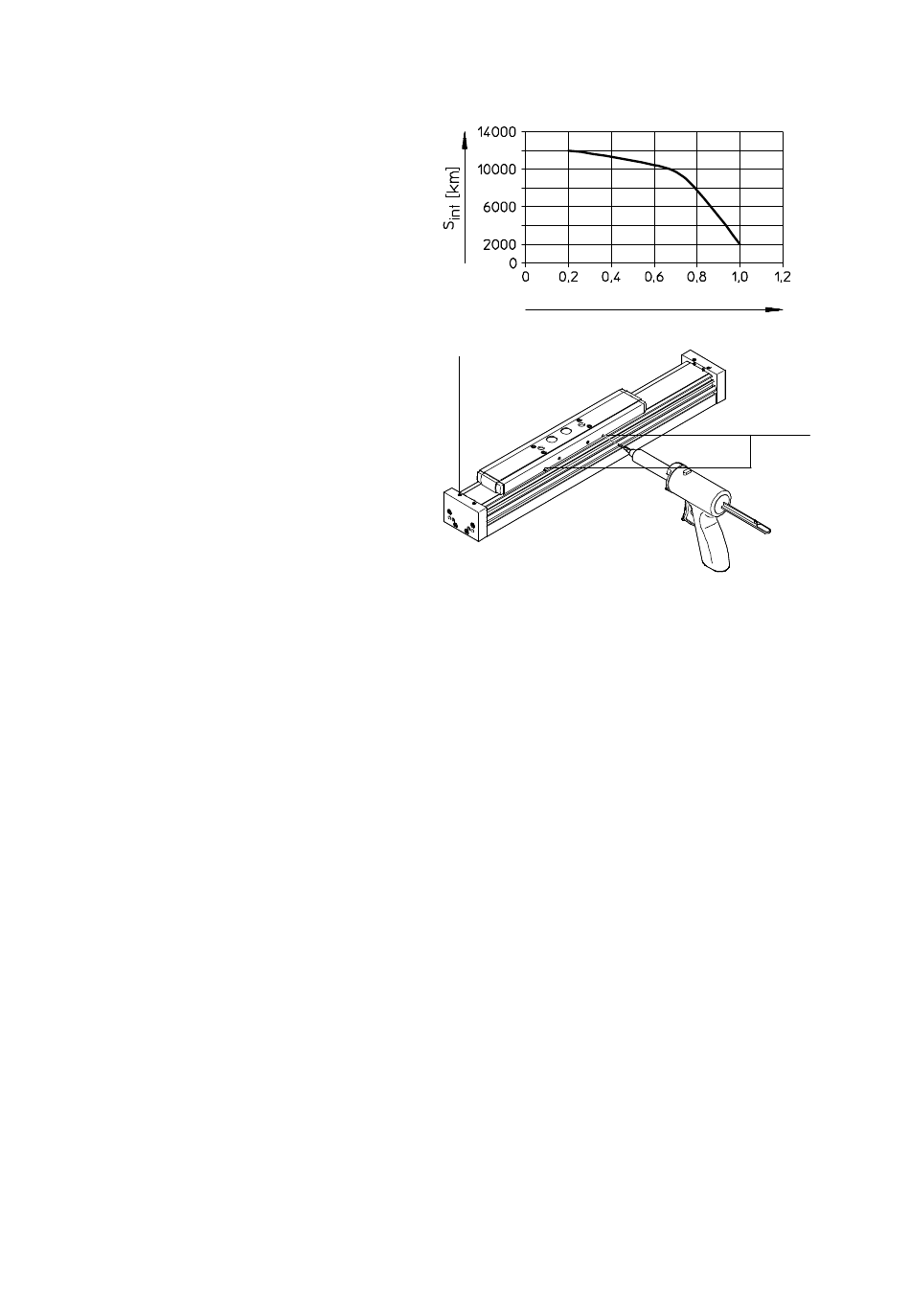

1. Calculer le facteur de comparaison de
charge fv à l'aide de la formule pour charges
combinées (è Chapitre 11 Caractéristiques
techniques) et en déduire l'intervalle de
graissage I
(è Fig. 8).
gr
2. Huiler le guidage à rouleaux au niveau de tous
les trous de graissage ultérieur 7 (huile auto­
risée è Chapitre 9 Accessoires).
Quantité de lubrifiant pour chaque trou de
graissage ultérieur :
– ELFA-RF-70: 1,0 ... 1,5 ml
– ELFA-RF-80: 1,5 ... 2,5 ml
Vérification de la bande protectrice :
• Vérifier la bande protectrice tous les 2 000 km.
La présence d'ondulations sur la bande protectrice est un indicateur d'usure du renvoi de bande.
• En cas d'ondulations, retendre la bande protectrice comme suit :
1. Desserrer les vis aB (è Fig. 9).
2. Pousser la bande protectrice dans la culasse arrière.
3. Resserrer les vis au couple de 2 Nm.
Si la bande protectrice ne peut plus être tendue, l'usure des renvois de bande est trop importante
et ces derniers doivent être remplacés (pièces de rechange è www.festo.com/spareparts).
8
Réparation
• Recommandation : Retourner le produit au service de réparation Festo le cas échéant.
Les réglages de précision et contrôles nécessaires pourront ainsi être effectués.
• Informations concernant les pièces de rechange et les outils (è www.festo.com/spareparts).
46
Fig. 8
aB
Fig. 9
Festo – ELFA-RF – 1412NH Français
f v
7
