ELFA-RF
1

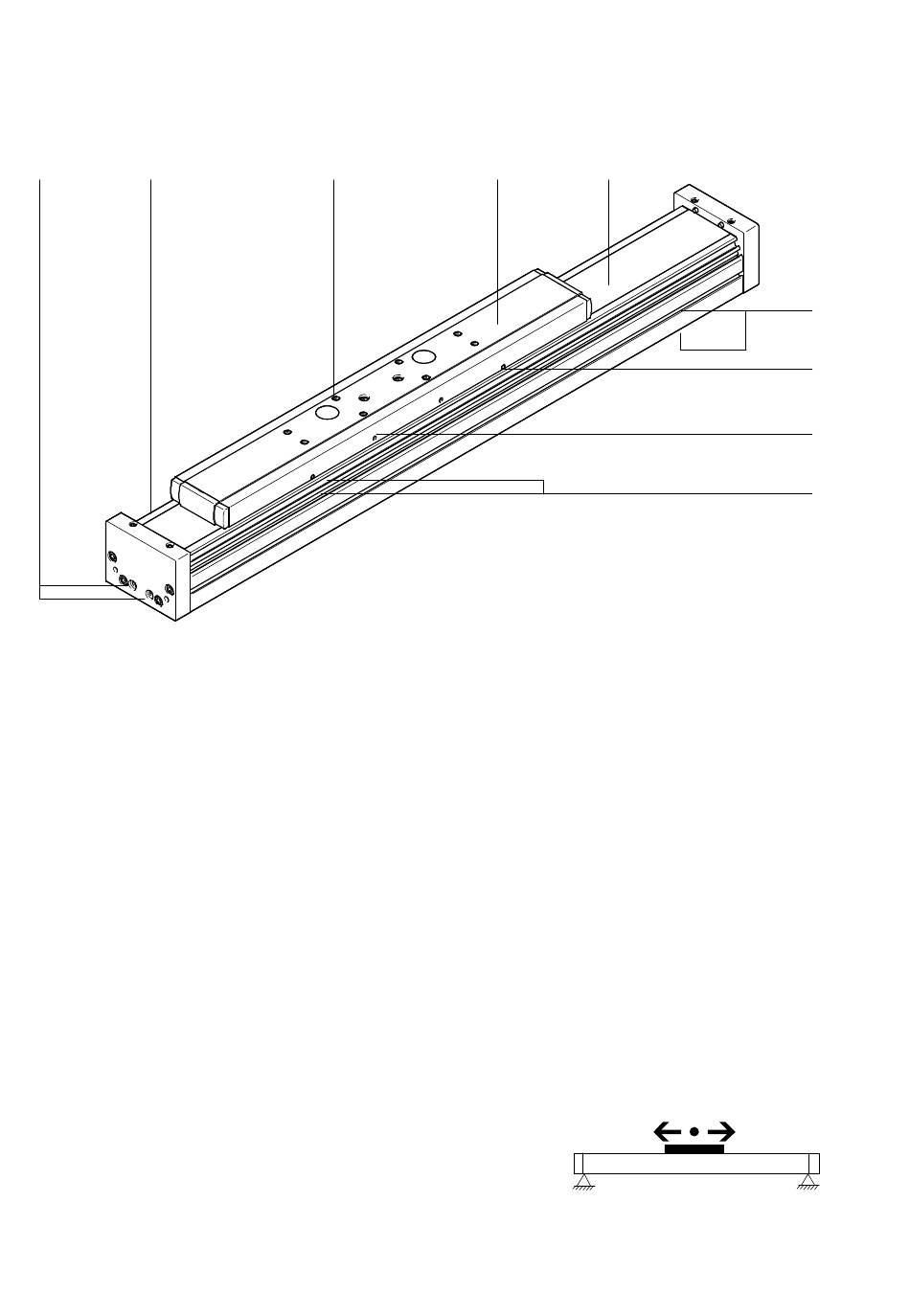

Elementos de mando y conexiones

1 2
1
Rosca y centrajes para fijación por pies
2
Cuerpo perfilado con guía de rodillos
3
Rosca y centrajes para carga útil
4
Carro
5
Cubierta de la banda
Fig. 1
2 Funcionamiento y aplicación
El carro del eje guía ELFA-RF-... soporta una carga móvil. Debido al acoplamiento con un eje de
accionamiento (p. ej. ELGA-TB-RF-...), el carro 4 se desplaza hacia delante y hacia atrás. El carro es
guiado por rodillos. Un carro prolongado en la guía permite una carga con pares mayores.
La posición de referencia del carro se puede consultar como se indica a continuación
(è Capítulo 9 Accesorios):
– leva de conmutación y sensor de proximidad en las ranuras 9
– leva de conmutación y sensor de proximidad en el soporte para detector.
El eje guía ELFA ha sido diseñado como estructura básica para
sistemas de brazos en voladizo o en pórtico consistentes en un eje
de accionamiento y un eje guía sin accionamiento. El eje guía está
permitido para el modo de funcionamiento de carro.
28
3 4
6
Ranuras para fijación y accesorios
7
Orificio para relubricación
8
Rosca para leva de conmutación opcional
9
Ranuras para sensores de proximidad
5
Fig. 2 Modo de carro
Festo – ELFA-RF – 1412NH Español
6
7
8
9
