ELFA-RF
5

Einbau

5.1

Einbau mechanisch

• Schrauben und Gewindestifte unverändert lassen.
Ausnahme: unmittelbare Aufforderung zur Veränderung in dieser Bedienungsanleitung.
5.1.1 Durchführung des Produkteinbaus
Hinweis
Zu hohe Zugbelastungen führen zum Ausreißen der Deckelschrauben.
• Achse bei hohen Belastungen nicht ausschließlich über die Enddeckel befestigen.
Bei Momentenbelastungen um die Längsachse kann es bei der Befestigung der
Achse über die Enddeckel zu einem Verdrehen des Zylinderrohres kommen.

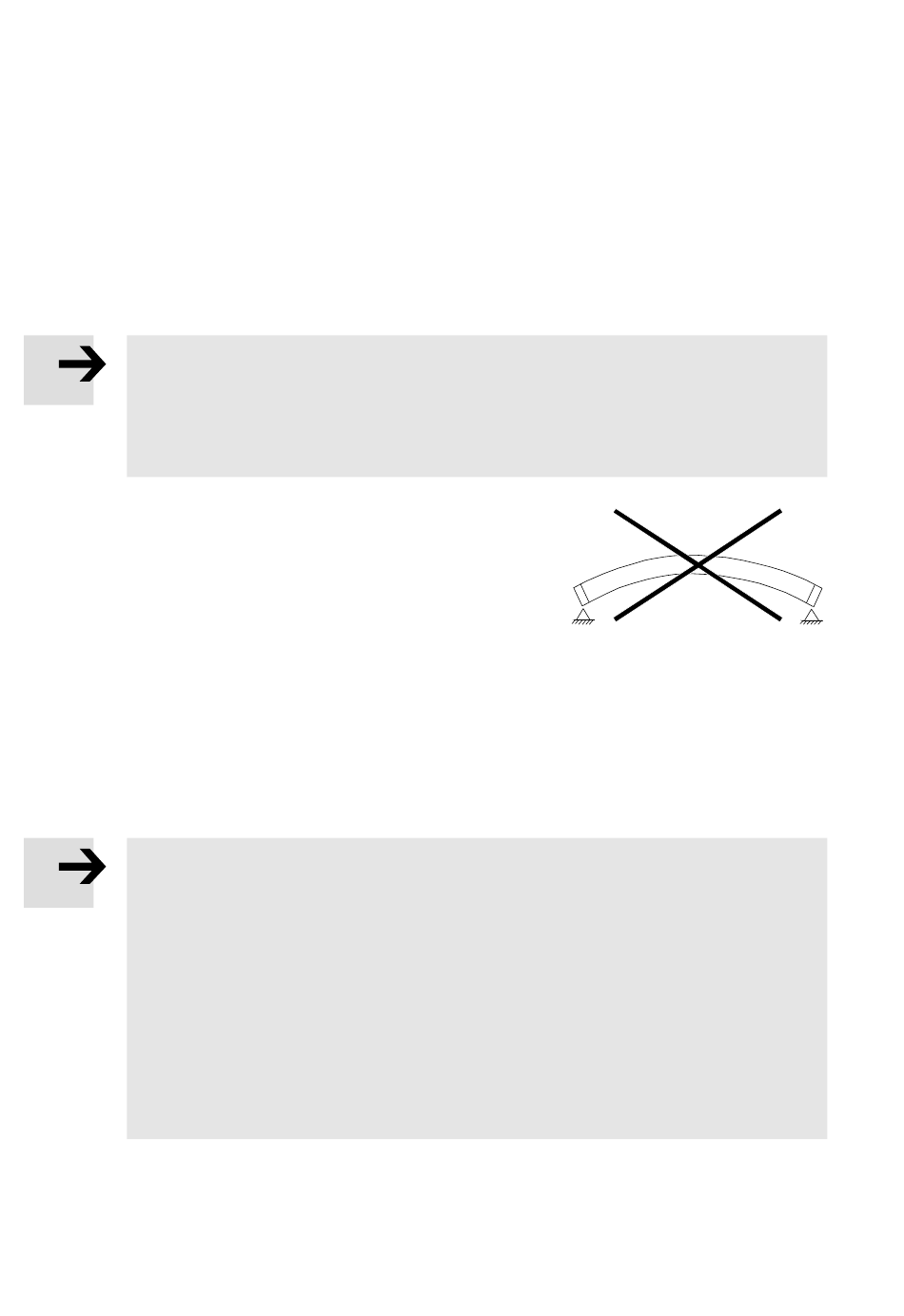

• Produkt ohne Verspannungen und Biegungen einbauen (Eben­
heit der Auflagefläche: ≤ 0,05 % der Hublänge; jedoch nicht
größer als die entsprechende Durchbiegung der Antriebsachse).
Weitere Informationen è lokaler Service von Festo.
• Produkt so platzieren, dass die Bedienteile erreichbar sind (z. B. Nachschmieröffnungen nach vorn
oder oben).
• Erforderliche Stützabstände beachten.
Die Diagramme (è Kapitel 12 Kennlinien) zeigen die Stützabstände, die sich in Abhängigkeit von
Einbaulage und Nutzlast ergeben. Eine Überschreitung der angegebenen Mindestabstände erfor­
dert unbedingt eine Funktionsprüfung im Einzelfall.
Hinweis
Ungünstige Befestigungsvarianten können die Lebensdauer der Führungsachse ELFA
stark reduzieren.
• Stützabstände der Antriebsachse auch für die Führungsachse verwenden.
Dadurch werden Verspannungen aufgrund ungleicher Durchbiegungen vermieden.
• Schlittenflächen beider Achsen innerhalb des gesamten Verfahrhubs auf gleiche
Höhe ausrichten.
• Sicherstellen, dass sich die Befestigungselemente außerhalb des Verfahrbereichs
des Schlittens befinden.
• Führungsachse parallel zur Antriebsachse ausrichten.
• Dämpfung vorzugsweise an der Achse mit der größeren Nutzlast vornehmen.
• Führungsachse ELFA folgendermaßen befestigen
(Befestigungszubehör è www.festo.com/catalogue).
6
Fig. 3
