ELFA-RF

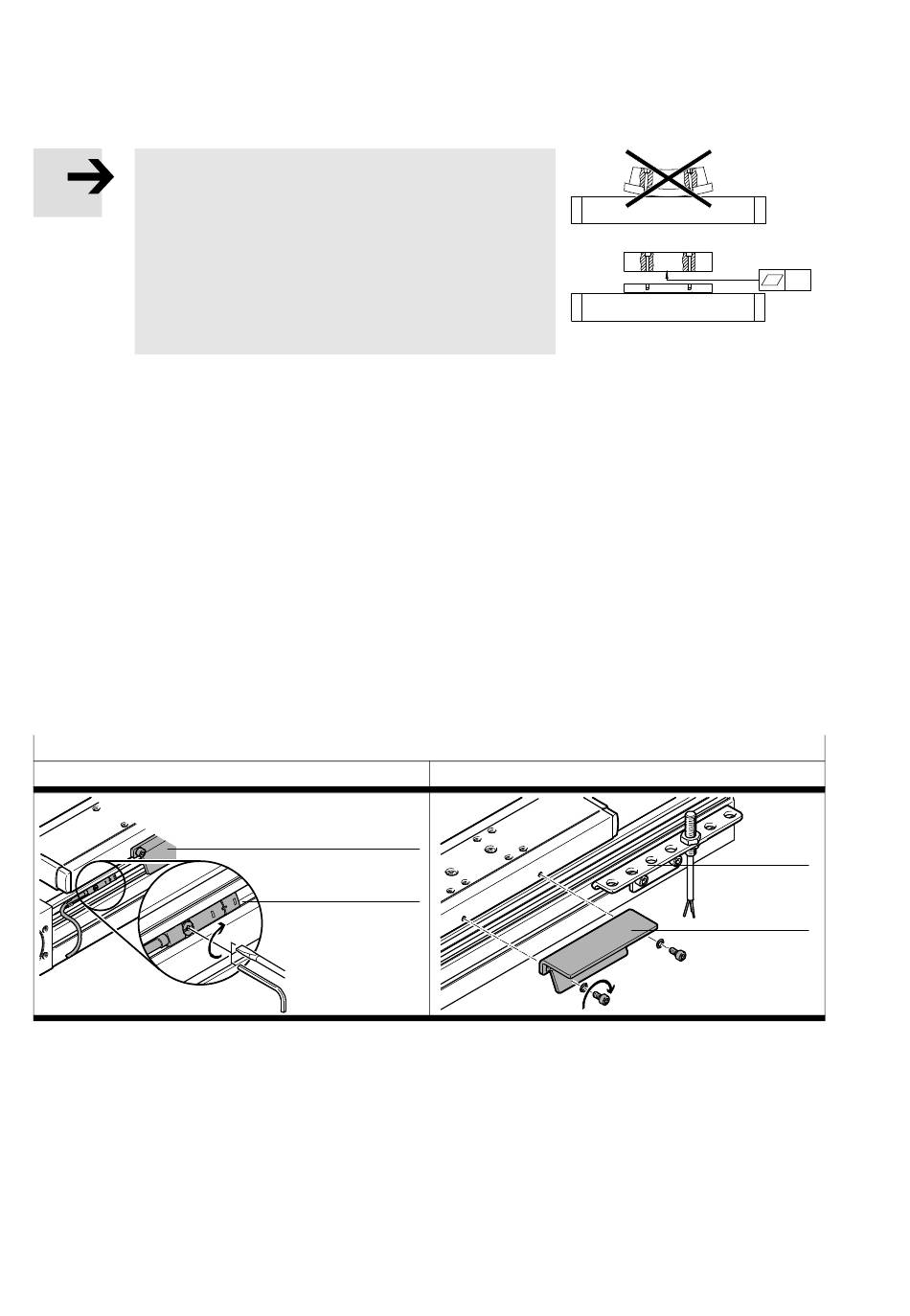

Con cargas duras y pesadas (acero):
Nota
Si el carro de aluminio se dobla por efecto de una
carga útil alabeada, disminuirá la vida útil de la guía.
• Utilizar una carga útil con superficie de montaje
plana. Planicidad t = 0,01 mm.
5.1.3 Instalación de accesorios externos
Protección de las posiciones finales ante desbordamiento incontrolado:
• Comprobar si se necesitan sensores de proximidad (interruptores de final de carrera por hardware).
Si se utilizan sensores de proximidad como interruptores de final de carrera:
• Utilizar sensores de proximidad con función de contacto normalmente cerrado.
Esta función evita que se sobrepase la posición final en caso de rotura del cable del sensor de
proximidad.
Si se utilizan sensores de proximidad como interruptores de referencia:
• Utilizar sensores de proximidad de acuerdo con la entrada del sistema de mando utilizado.
• Utilizar sensores de proximidad con leva de conmutación aJ (è Instrucciones de montaje del
accesorio utilizado).
Fijación
en las ranuras 9 (è Fig. 1)
Tab. 3
• Evitar interferencias externas causadas por piezas magnéticas o ferríticas cerca de los sensores de
proximidad (como mínimo 10 mm de distancia con respecto a las tuercas deslizantes).
• Evitar la contaminación, para ello colocar tapas en todas las ranuras sin utilizar.
32
Fig. 6
con soporte para detector aA
aJ
9
Festo – ELFA-RF – 1412NH Español
t
aA
aJ
