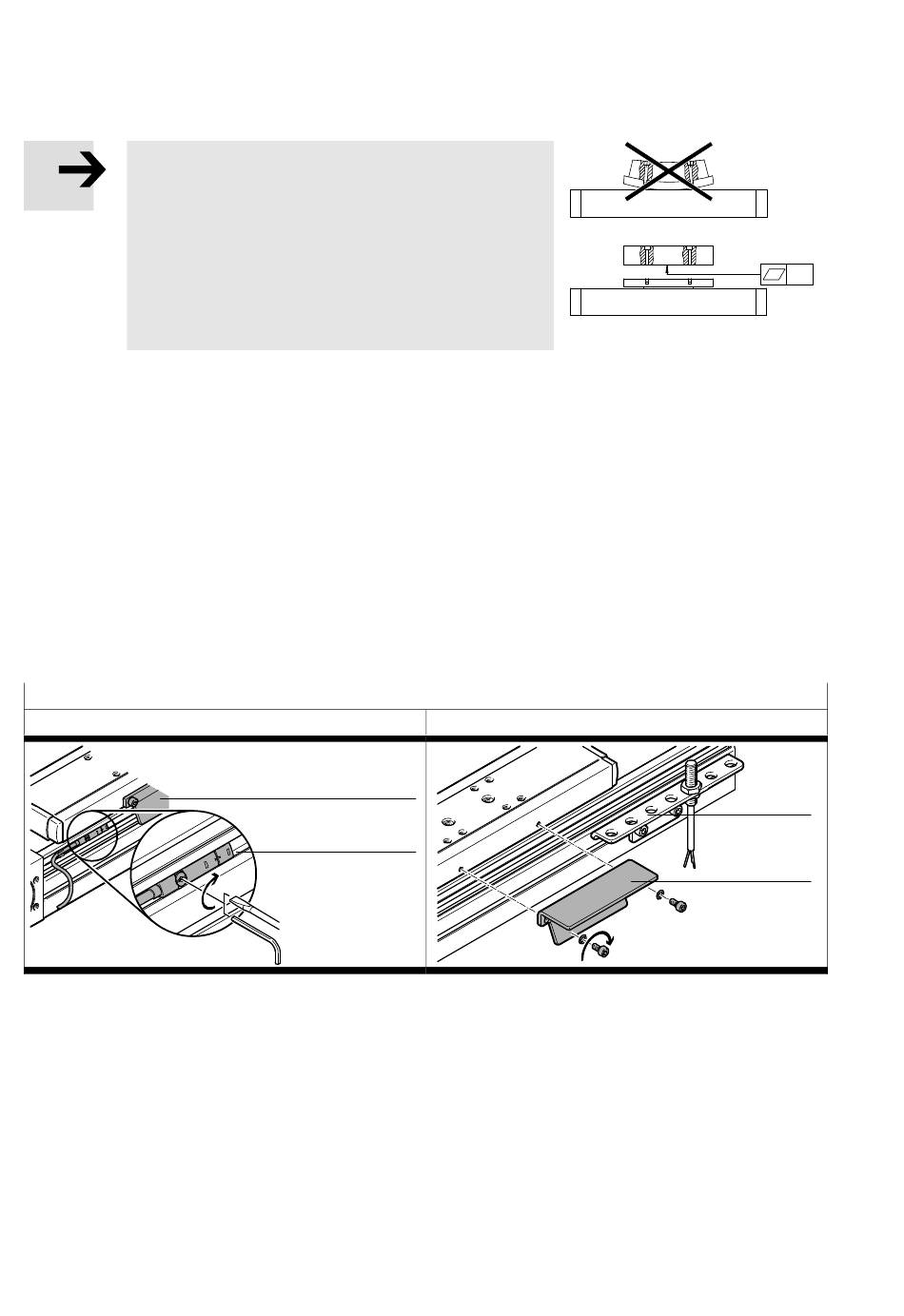

Bei harten und steifen Nutzlasten (Stahl):
Hinweis
Ein Verbiegen des Aluminium-Schlittens gegen eine
gekrümmte Nutzlast mindert die Lebensdauer der
Führung.
• Nutzlast mit ebener Montagefläche verwenden.
Ebenheit t = 0,01 mm.
5.1.3 Einbau externen Zubehörs
Zum Schutz der Endlagen vor unkontrolliertem Überfahren:
• Notwendigkeit von Näherungsschaltern prüfen (Hardware-Endschalter).
Bei Verwendung von Näherungsschaltern als Endschalter:
• Näherungsschalter mit Öffner-Funktion bevorzugt verwenden.
Dies schützt bei gebrochenem Näherungsschalter-Kabel vor Überfahren der Endlage.
Bei Verwendung von Näherungsschaltern als Referenzschalter:
• Näherungsschalter entsprechend dem Eingang der verwendeten Steuerung einsetzen.
• Näherungsschalter mit Schaltfahne aJ verwenden (è Montageanleitung des Zubehörs).
Befestigung
in den Nuten 9 (è Fig. 1)
Tab. 3
• Fremdbeeinflussung durch magnetische oder ferritische Teile im Nahbereich der Näherungsschalter
vermeiden (mindestens 10 mm Abstand zu Nutensteinen).
• Verschmutzungen vermeiden, dazu Nutabdeckungen in allen ungenutzten Nuten verwenden.
8
mit Sensorhalter aA
aJ
9
Fig. 6
Festo – ELFA-RF – 1412NH Deutsch
t
aA
aJ
