Festo ELFC Mode D'emploi

ELFC
Axe de guidage
Mode d'emploi
8117249
2021-04b
[8117253]
Traduction de la notice originale
© 2021 Tous droits réservés à la Festo SE & Co. KG
1 Documents applicables
Tous les documents disponibles sur le produit è www.festo.com/sp.
2 Sécurité
2.1 Instructions de sécurité
– Tenir compte des marquages sur le produit.
– Avant les travaux de montage, d'installation et de maintenance : couper l'ali-
mentation électrique, contrôler l'absence de tension et sécuriser l'alimentation
contre toute remise en marche.
– Stocker le produit à un emplacement frais, sec, à l'abri des UV et de la corro-
sion. Veiller à ce que les périodes de stockage restent courtes.
– Respecter les couples de serrage. Sans indication spéciale, la tolérance est
de ± 20 %.
2.2 Usage normal
Conformément à l'usage normal l'axe est destiné à être utilisé en liaison avec
un axe d'entraînement pour déplacer des charges utiles dans des applications
multi-axes (p. ex. portiques bidimensionnels).
L'axe n'est pas homologué pour le mode chariot mobile.
Fig. 1 : Mode chariot mobile
2.3 Qualification du personnel spécialisé
Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les
travaux qui lui sont confiés et de détecter les dangers.
3 Informations complémentaires
– Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
è www.festo.com.
– Accessoires et pièces de rechange è www.festo.com/catalogue.
4 Vue d'ensemble du produit
4.1 Fonction
Via le couplage mécanique, le chariot de l'axe suit le mouvement de l'axe d'en-
traînement monté en parallèle. Le mouvement linéaire du chariot est guidé avec
précision par le guide. Des capteurs permettent la détection des fins de course,
de la position de référence et de la position intermédiaire.
4.2
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1

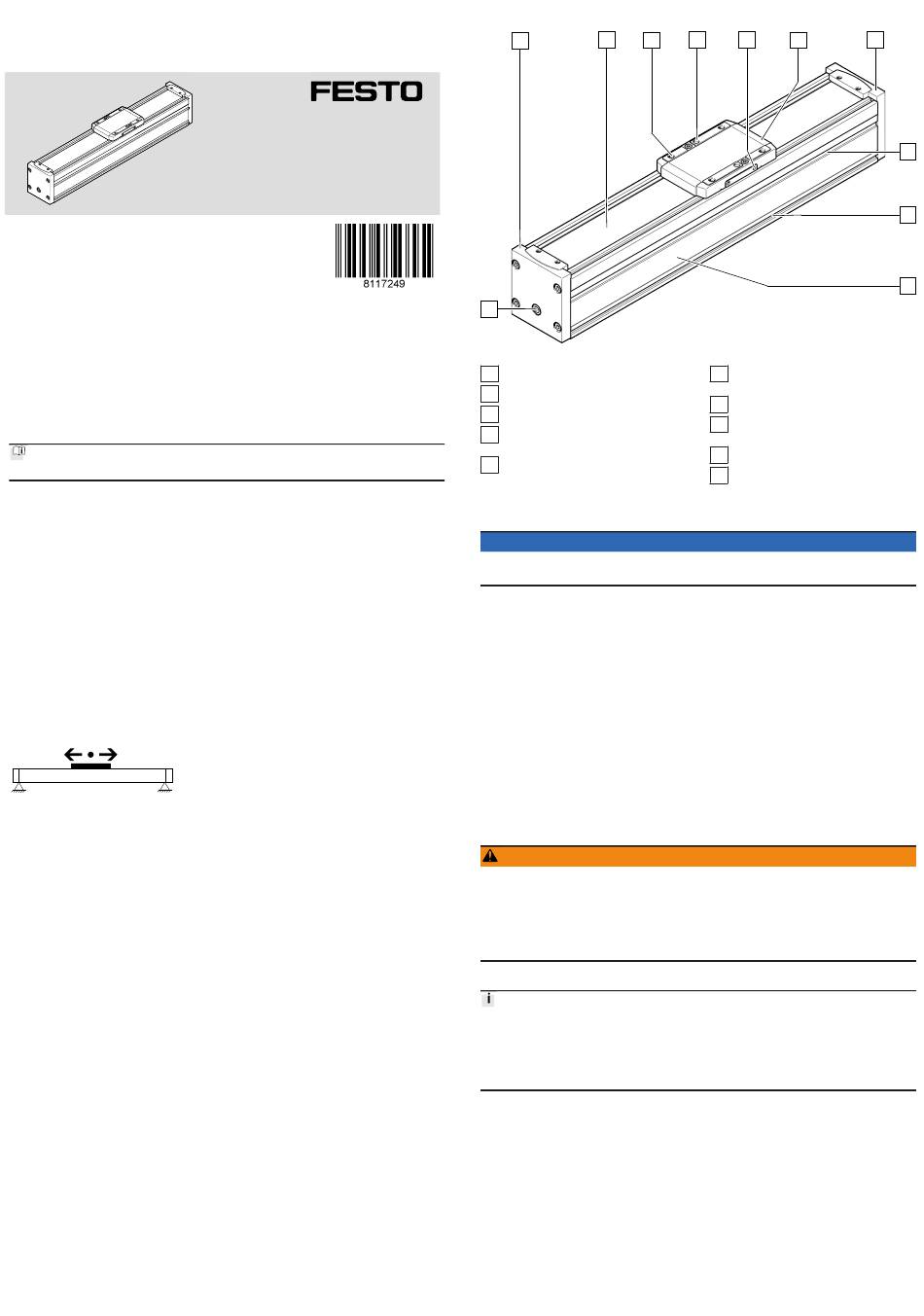

Fig. 2 : Structure du produit ELFC
1 Raccord pour l'air de barrage
2 Culasse arrière
3 Bande protectrice
4 Trou taraudé pour élément d'ex-
tension
5 Trou de centrage pour élément
d'extension
5
REMARQUE
Déplacement inopiné et non freiné de composants.
• Bloquer les composants mobiles durant le transport.
Conditions de transport et de stockage
– Tenir compte du poids du produit è Caractéristiques techniques.
Poids > 25 kg : procéder au transport avec un engin de levage approprié
(traverse) ou à deux personnes.
– Tenir compte du centre de gravité du produit.
– Respecter les espacements max. admissibles des fixations lors de la fixation
des moyens de transport è Caractéristiques techniques.
– Stocker et transporter le produit dans son emballage d'origine.
– Entreposer le produit dans un endroit frais, sec, ombragé et protégé contre la
corrosion.
– Entreposer le produit dans des conditions ambiantes sans huiles, graisses ni
vapeurs de dégraissage.
– Veiller à ce que les périodes de stockage restent courtes.
6
6.1
AVERTISSEMENT
Risque de blessure dû au mouvement inattendu des composants
En cas de position de montage verticale ou inclinée, à l'état non alimenté en
énergie, les pièces mobiles peuvent se déplacer ou tomber de manière incon-
trôlée en fin de course inférieure.
• Amener les pièces mobiles du produit en position de fin de course sûre ou les
6.2
Protection de la bande protectrice
La bande protectrice est dotée d'un capotage de protection pour éviter tout
endommagement. Ce capotage de protection doit être retiré et éliminé avant la
mise en service. Après avoir retiré le capotage de protection, il faut éviter tout
dommage mécanique et toute contamination de la bande protectrice.
1. Ouvrir l'emballage.
2. Retirer tous les matériaux de transport (p. ex. films en plastique, capuchons
et cartons).
3. Sortir le produit de l'emballage et le poser sur la surface de montage.
Respecter les espacements max. admissibles des fixations lors de la fixation
des moyens de transport è 12.2 Courbes caractéristiques.
4. Éliminer l'emballage et les matériaux de transport .
6.3
Condition préalable
– Aucune collision dans la zone de mouvement de l'élément d'extension avec les
éléments de fixation et les capteurs.
– Suffisamment de place pour atteindre les interfaces de maintenance.
– Espace suffisant pour atteindre et fixer le raccord d'air de barrage.
Structure du produit
2 3 4
Transport et stockage
Montage
Sécurité
bloquer contre la chute.
Déballage du produit
Fixation de l'axe
5 6 7
6 Trou taraudé pour languette de
commutation
7 Chariot
8 Rainure pour capteurs et sup-
ports de capteurs
9 Rainure pour fixations de profilé
10 Profilé
2
8
9
10
