ELFA-RF
5

Montaggio

5.1

Montaggio delle parti meccaniche

• Lasciare invariati le viti ed i perni filettati.
Eccezione: istruzioni specifiche riguardo a eventuali modifiche in queste istruzioni per l'uso.
5.1.1

Esecuzione del montaggio del prodotto

Attenzione
La presenza di sollecitazioni di trazione troppo elevate può determinare la rottura delle
viti di fissaggio della testata.
• In caso di carichi elevati, non fissare l'asse esclusivamente tramite la calottina di
chiusura.
In caso di sollecitazione di momento sull'asse longitudinale, nel fissaggio dell'asse
mediante calottina di chiusura si può avere una rotazione della canna del cilindro.

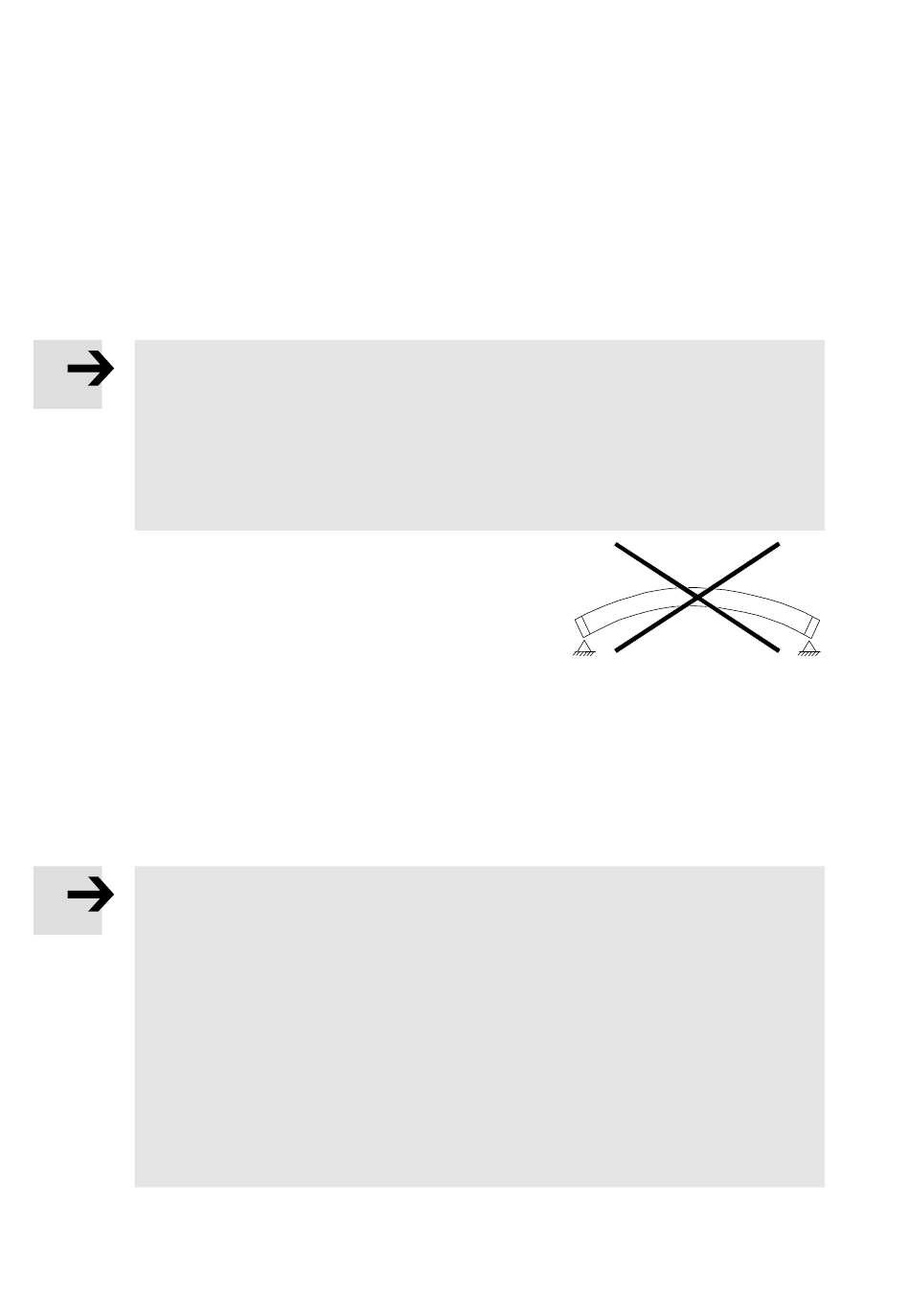

• Installare il prodotto senza deformazioni e sollecitazioni (plana­
rità delle superfici d'appoggio: ≤ 0,05 % della corsa; tuttavia
non superiore rispetto alla rispettiva flessione dell'asse
motore).
Ulteriori informazioni è Servizio di assistenza Festo locale.
• Posizionare il prodotto in modo che gli elementi di comando siano accessibili (ad es. aperture di
rilubrificazione davanti o in alto).
• Osservare gli interassi necessari.
I diagrammi (è Capitolo 12 Curve caratteristiche) mostrano gli interassi tra i supporti ottenuti in
funzione della posizione di montaggio e del carico utile. In casi particolari, se si superano le distan­
ze minime indicate, occorre assolutamente eseguire un controllo del funzionamento.
Attenzione
Varianti inadeguate di fissaggio possono ridurre notevolmente la durata dell'asse di
guida ELFA.
• Utilizzare i supporti dell'asse motore con lo stesso interasse scelto per l'asse di
guida.
Così si evita la possibilità di sollecitazioni meccaniche dovute alla presenza di fles­
sioni disuguali.
• Allineare le superfici delle slitte di entrambi gli assi all'interno della corsa di trasla­
zione totale alla stessa altezza.
• Assicurarsi che gli elementi di fissaggio non intralcino il movimento della slitta.
• Allineare l'asse di guida parallelamente all'asse motore.
• Eseguire l'ammortizzazione preferibilmente sull'asse con carico utile maggiore.
• Fissare l'asse di guida ELFA nel modo seguente
(Accessori di montaggio è www.festo.com/catalogue).
54
Fig. 3
