ELFA-RF
1. Calcolare il fattore di confronto di carico fv con
l'ausilio della formula per i carichi combinati
(è Capitolo 11 Dati tecnici) e leggere l'inter­
vallo di lubrificazione S
2. Lubrificare la guida a rotelle su tutte le apertu­
re di rilubrificazione 7 (olio ammesso
è Capitolo 9 Accessori).
Quantità di lubrificante a seconda dell'apertu­
ra di rilubrificazione:
– ELFA-RF-70: 1,0 ... 1,5 ml
– ELFA-RF-80: 1,5 ... 2,5 ml
Per il controllo del nastro di copertura:
• Controllare il nastro di copertura per tutti i 2000 km di percorso.
Eventuali onde nel nastro di copertura sono segnale di usura della guida inclinata del nastro.
• In caso di formazione di onde tendere il nastro di copertura in questo modo:
1. Allentare le viti aB (è Fig. 9).
2. Spingere il nastro di copertura sulla calottina di chiusura.
3. Stringere di nuovo le viti con 2 Nm.
Se non è più possibile tendere il nastro di copertura, le guide inclinate del nastro sono troppo usu­
rate e devono essere sostituite (parti di ricambio è www.festo.com/spareparts).
8

Riparazione

• Raccomandazione: Se necessario spedire il prodotto al servizio di assenza tecnica di Festo.
Così verranno eseguite soprattutto le microregolazioni e le verifiche necessarie.
• Informazioni relative ai pezzi di ricambio e ausili (è www.festo.com/spareparts).

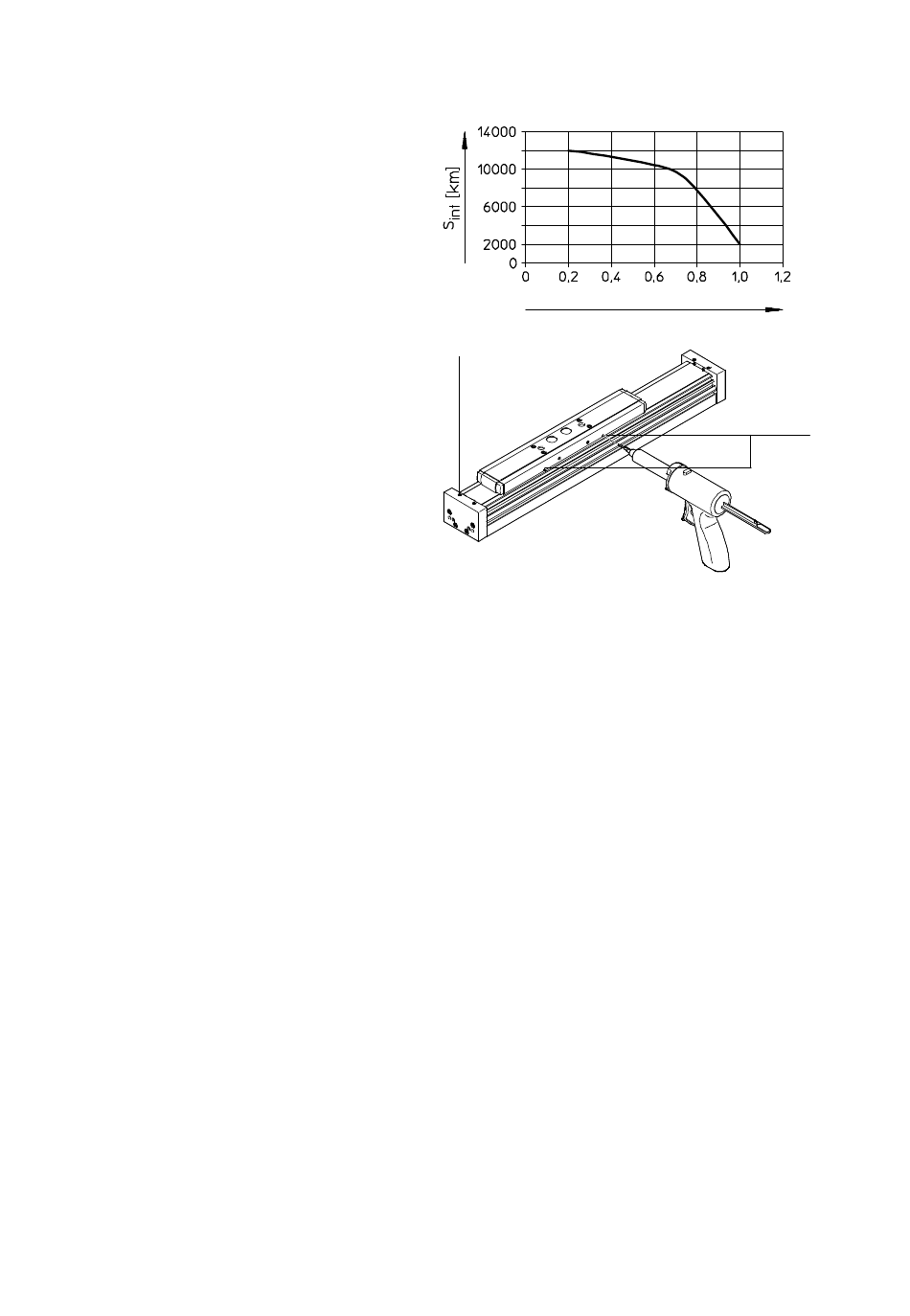

58
(è Fig. 8).
int
Fig. 8
aB
Fig. 9
