ELFA-RF

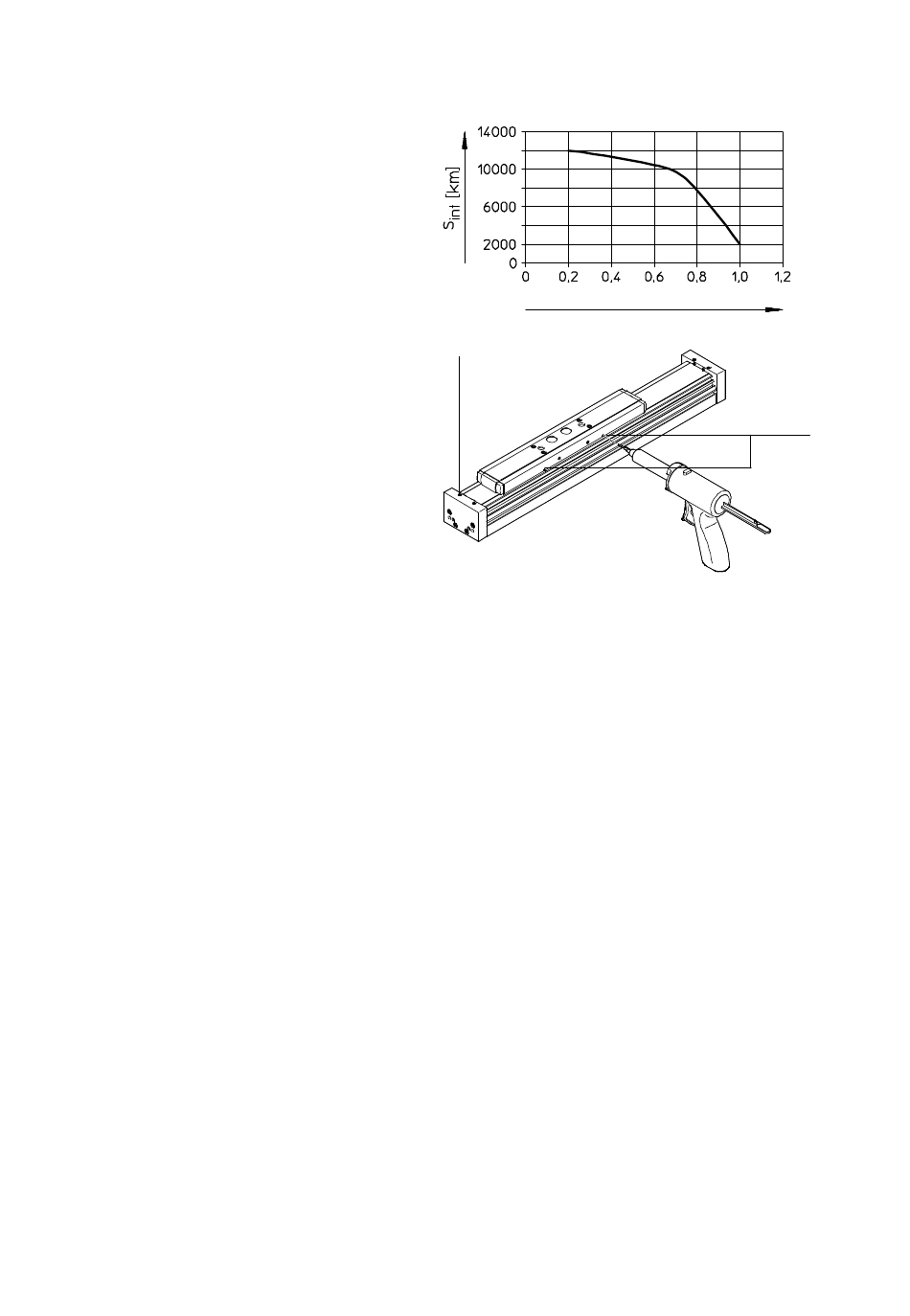

1. Calcular el factor de compensación de carga fv
con ayuda de la fórmula para cargas
combinadas (è Capítulo 11 Especificaciones
técnicas) y leer el intervalo de lubricación S
(è Fig. 8).
2. Engrasar con aceite la guía de rodillos en
todos los orificios de lubricación 7 (aceite
permitido è Capítulo 9 Accesorios).
Cantidad de lubricante por cada orificio de
relubricación:
– ELFA-RF-70: 1,0 ... 1,5 ml
– ELFA-RF-80: 1,5 ... 2,5 ml
Para comprobar el funcionamiento de la banda de cierre:
• Comprobar la banda de cierre cada 2000 km de recorrido.
La formación de ondas en la banda de cierre es una señal de desgaste del inversor de banda.
• Si se forman ondas, volver a tensar la banda de cierre de la siguiente manera:
1. Aflojar los tornillos aB (è Fig. 9).
2. Empujar la banda de cierre hacia la culata.
3. Volver a apretar los tornillos con 2 Nm.
Si no se puede tensar más la banda de cierre, significa que el desgaste de los inversores de banda
es demasiado elevado y es necesario cambiarlos (repuestos è www.festo.com/spareparts).
8 Reparación
• Recomendación: Enviar el producto al servicio de reparación de Festo si es necesario.
De este modo se tienen especialmente en cuenta las operaciones de ajuste de precisión y
verificaciones pertinentes.
• Información sobre los repuestos y medios auxiliares (è www.festo.com/spareparts).
34
int
Fig. 8
aB
Fig. 9
