ELFA-RF

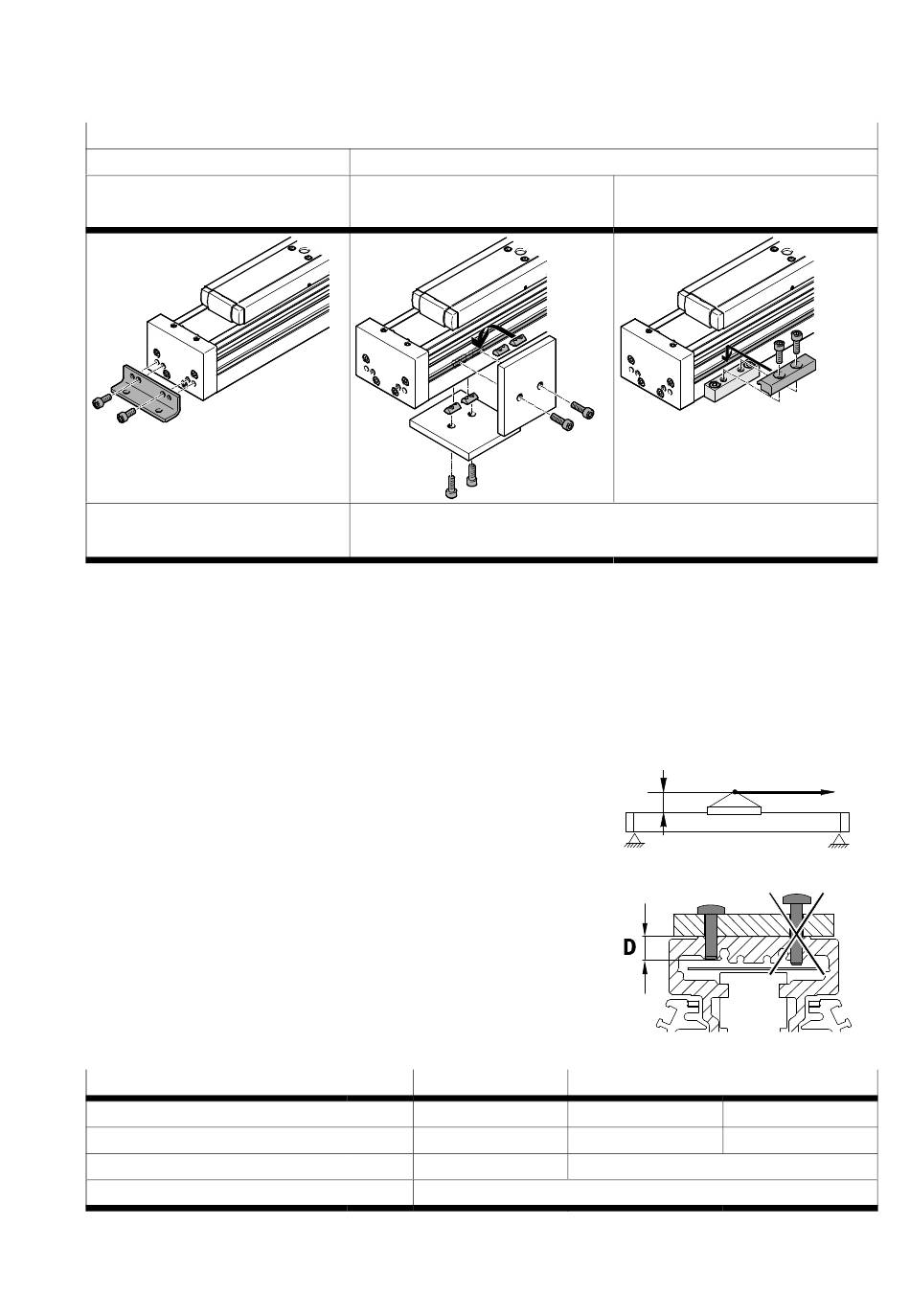

Interfaces de fixation
Sur la culasse arrière
Par ex. avec fixation par pattes
HPE
Au niveau des filetages
1 (è Fig. 1)
Tab. 1
• Pousser la liaison transversale d'une fin de course vers l'autre sur l'ensemble de la course.
Lors de cette opération, l'axe de guidage se positionne sans déformation par rapport à l'axe
d'entraînement. Utiliser une interface avec compensation des tolérances le cas échéant.
• Serrer les vis M5 avec un couple de 5,9 Nm. En présence d'accessoires de fixation, respecter le
couple de serrage indiqué dans l'information produit correspondante le cas échéant.
5.1.2

Montage de la charge utile

• Positionner la charge utile de telle sorte que le couple de bas­
culement résultant de la force F (parallèle à l'axe de dépla­
cement) et du bras de levier a reste faible.
• Fixer la charge utile sur le chariot à l'aide de vis et de douilles de
centrage. Respecter la profondeur de vissage maximale D
(è Tab. 2).
Taille
Vis
Couple de serrage
Profondeur de vissage max. D
Centrage [H7]
Tab. 2
Festo – ELFA-RF – 1412NH Français
Sur le profil
Par ex. avec écrous pour rainure
NST
Dans la rainure 6
(è Fig. 1)
70
M5
[Nm] 5,9
[mm] 7,5
 9
[mm]
Par ex. avec fixation de profilé
MUE
a
Fig. 4
Fig. 5
80
M5 M6
5,9 9,9
9,5
F
43
